1 Không gian vấn đề định dạng rộng

Yếu tố con người và hình học pixel không thể tách rời. Ở đường chéo 8,0 inch, ma trận 1920×1200 có độ phân giải xấp xỉ283 pixel mỗi inch(√(1920²+1200²)/8.0). Mật độ đó nằm cao hơn ngưỡng mà tại đó người vận hành có thị lực bình thường có thể phân giải cấu trúc pixel rời rạc ở khoảng cách xem HMI thông thường là 30–70 cm, do đó, các thành phần UI vector và hình tượng nhỏ hiển thị mà không có hiện tượng răng cưa dễ nhận biết.

cáctỷ lệ 16:10(1.60) không phải là tùy ý. Nó tiến gần đến tỷ lệ vàng (φ ≈ 1,618) và tính kinh tế theo diện tích trên chu vi của nó thiên về bố cục nhiều cột, dày đặc — biểu đồ xu hướng bên cạnh bảng điểm đặt bên cạnh cụm điều khiển — xác định phần mềm công nghiệp và y tế. Trong khi bảng điều khiển 4:3 buộc phải xếp chồng và cuộn theo chiều dọc, khung vẽ rộng cho phép thông tin cùng tồn tại trong không gian, giảm chi phí điều hướng cho người vận hành.

2 Tính toàn vẹn của tín hiệu: Tại sao việc tuần tự hóa LVDS lại thắng

LVDS (TIA/EIA-644) chuyển đổi bus pixel một đầu rộng thành một chùm nhỏ gồm các cặp vi sai dao động thấp. Kinh điển7:1ánh xạ gấp bảy bit một đầu vào một đường vi sai, do đó, bus RGB 24 bit với thời gian sẽ thu gọn từ khoảng 28 dây dẫn thành năm cặp — ở đây được tổ chức như saunhóm kênh chẵn/lẻ(ELV0-3 / OLV0-3 cộng với đồng hồ).

Các hậu quả kỹ thuật phức tạp. Chế độ chung được kiểm soát gần 1,2 V với dao động vi sai ≈350 mV mang lại các cạnh chuyển tiếp nhanh ở công suất động tương đối thấp (P ∝ C·V²·f). Các cặp ghép chặt sẽ hủy bỏ trường xa, triệt tiêu bức xạ chế độ chung; và độ xoay khiêm tốn giữ cho sơ đồ mắt mở qua đầu nối và uốn cong mà không cần cân bằng bộ thu. Đối với một bảng điều khiển 8 inch vượt qua hàng chục cm dây nịt bên trong, lề đó là sự khác biệt giữa một thiết kế chắc chắn và một thiết kế không liên tục.

3 Hướng tới kiến ​​trúc cảm biến điện dung G+G

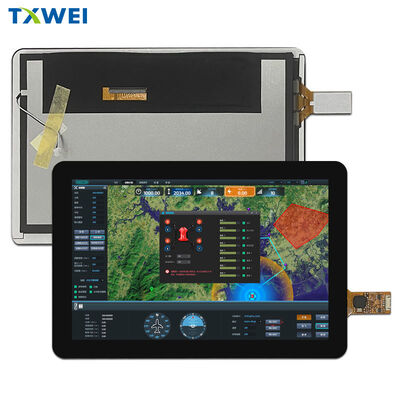

Mô-đun này thông qua mộtkính trên kính (G+G)Cấu trúc: một tấm kính cảm biến ITO rời rạc được dát mỏng bên dưới một tấm kính che riêng biệt. Điều này tách chất nền cảm biến khỏi kính cấu trúc phía trước, cho phép tối ưu hóa từng chất nền — cảm biến về hình dạng điện cực và độ trung hòa quang học, lớp vỏ cho độ cứng và khả năng chống va đập.

Cảm nhận làđiện dung lẫn nhau. Các điện cực phát được cấp năng lượng trong khi các điện cực thu đo điện tích được ghép ở mỗi giao điểm; đầu ngón tay chuyển hướng một phần của trường viền, tạo ra ΔC cục bộ mà bộ điều khiển phân giải thành tâm. cácILI2132giao diện người dùng báo cáo các gói số hóa USB HID được tiêu chuẩn hóa, do đó, máy chủ liệt kê một thiết bị cảm ứng gốc mà không cần phát triển trình điều khiển riêng — một lối tắt tích hợp có giá trị kỹ thuật thực sự.

4 Ngăn xếp quang học: Cán màng, AF/AG và sự cân bằng giữa độ rõ nét-mù mù

Mỗi giao diện không khí không liên kết tạo ra phản xạ Fresnel khoảng 4% trên mỗi bề mặt, cộng với đường dẫn ánh sáng bên trong giúp phân tán ánh sáng xung quanh. Liên kết quang học với ngăn xếp — che kính với cảm biến qua SCA, cảm biến với bảng điều khiển qua OCA — loại bỏ các giao diện đó, nâng cao độ tương phản hiệu quả dưới ánh sáng mạnh, làm giảm các hiện tượng phản xạ bên trong và tăng độ cứng cơ học chống sốc và xâm nhập ô nhiễm.

Sau đó, thấu kính che phủ mang hai chức năng bề mặt được thiết kế: mộtchống dấu vân tay (AF)lớp làm giảm năng lượng bề mặt để chống lại sự nhòe kỵ dầu, vàchống chói (AG)khắc làm phân tán các điểm nổi bật đặc trưng vào một trường mờ. Thiết kế đạt được≥85% độ truyền quaVà≥6Hđộ cứng trong khi vẫn giữ được độ rõ quang học.

5 Phép đo quang và tính chất vật lý của việc giảm tốc độ vòng đời

Tổng hợp đèn nền chiếu sáng cạnh36 đèn LED trắngcho ăn một tấm dẫn ánh sáng, cung cấp1000 cd/m2điển hình (tối đa 1200 cd/m2) vớiĐộ đồng đều tối thiểu 70%. Độ sáng khoảng không là thước đo hiệu quả cho các hệ thống có môi trường xung quanh cao: nó duy trì độ sáng của màn hìnhtỷ lệ tương phản hiệu quảkhi phản xạ môi trường phụ gia nén phần tối của đường cong truyền.

Tuổi thọ đèn LED định mức là20.000 giờ, được định nghĩa là khoảng đến 50% độ chói ban đầu ở 55 mA/LED. Sự suy giảm độ sáng tăng nhanh theo nhiệt độ đường giao nhau và dòng điện truyền động kết hợp trực tiếp với nhiệt độ đó. Do đó, việc duy trì tuổi thọ định mức đòi hỏi phải có thiết kế tản nhiệt — khả năng tản nhiệt thích hợp ở phía sau và chú ý đến hệ thống thông gió của vỏ — chứ không chỉ đơn thuần là tuân thủ về điện.

6 Kiến trúc điện và trình tự nguồn

Mô-đun này chạy từ một3,3 VĐường ray VDDIN cấp nguồn cho tầng DC/DC trên mô-đun tạo ra nguồn cung cấp cổng/nguồn bên trong của bảng điều khiển; đèn nền là một chuỗi có độ tuân thủ cao riêng biệt (V_F16,8–19,2 V tại I_F330 mA điển hình / tối đa 390 mA, 36 đèn LED). Trình điều khiển đèn LED dòng không đổi là điều cần thiết để miễn dịch độ chói chống lại V_Fđóng thùng và trôi nhiệt; Tính năng điều chỉnh độ sáng bằng xung hoặc tín hiệu tương tự giúp mở rộng phạm vi độ sáng có thể sử dụng mà không cần chuyển đổi màu sắc.

7 Ma trận đánh giá độ tin cậy

Tiêu chí vượt qua loại trừ các bất thường về chức năng, các phân đoạn bị thiếu hoặc bị chập, suy giảm độ rõ nét, trạng thái không hiển thị và rò rỉ tinh thể lỏng — mô-đun phải giữ lại điệnVàtính toàn vẹn quang học trên toàn bộ đường bao.

8 lưu ý về kỹ thuật tích hợp

9 Phân tích so sánh

10 miền ứng dụng

Các ki-ốt tự phục vụ và thiết bị đầu cuối bán vé · POS bán lẻ và bán hàng tương tác · bảng điều khiển công nghiệp và HMI máy · màn hình y tế và bảng mặt trước chẩn đoán · thiết bị đầu cuối trong xe, xe điện và trạm sạc · bảng hiệu kỹ thuật số và trung tâm điều khiển tòa nhà thông minh.
