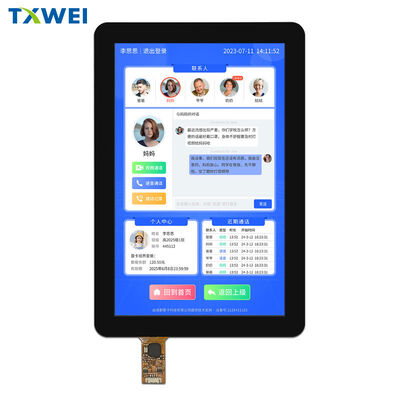

Màn hình cảm ứng 8 inch TFT độ nét cao độ sáng cao 1920 * 1200 LVDS nhiệt độ rộng màn hình hiển thị điều khiển từ xa máy bay không người lái

MOQ:	1
giá bán:	Có thể đàm phán
Thời gian giao hàng:	7-16 ngày
Phương thức thanh toán:	L/C,D/A,D/P,T/T
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

THÂM QUYẾN

Hàng hiệu

TXWEI

Chứng nhận

CE FCC ROHS

Số mô hình

TXW800035B1-TY

Tài liệu

Số pixel:

1920*1200

Hướng xem:

Giao diện hiển thị:

Độ sáng:

1000 nit

Khu vực hoạt động:

172.224(H) * 107.64(V)

Kích thước phác thảo:

197,5*132,30*6,85mm

Nhiệt độ hoạt động:

-30+85

Nhiệt độ bảo quản:

-30+85

Số lượng chân:

45PIN

Công nghệ cảm ứng:

ILI2132

Giao diện cảm ứng:

Làm nổi bật:

Màn hình LCD TFT 8 inch

màn hình từ xa máy bay không người lái độ sáng cao

Màn hình cảm ứng nhiệt độ rộng LVDS

Mô tả sản phẩm

TXW800035B1-TY   8 Inch WUXGA hiển thị mô-đun công nghiệp với G + G capacitive Touch

1. Tổng quan sản phẩm

CácTXW800035B1-TYđại diện cho một mô-đun LCD TFT hiệu suất cao 8 inch được thiết kế bởi Shenzhen Tianxianwei Technology Co., Ltd cho các ứng dụng hiển thị di động và nhúng thế hệ tiếp theo.1920 × 1200 (WUXGA)ma trận pixel, mô-đun này mang lại sự rõ ràng thị giác đặc biệt với16.7 triệu màu sắc, làm cho nó lý tưởng cho các giao diện dữ liệu phong phú, phát lại phương tiện truyền thông độ nét cao và các hệ thống điều khiển cảm ứng chính xác.Đơn vị chiếu sáng nền LED (BL), và bảng điều khiển cảm ứng dung lượng (CTP) thành một tập hợp hợp nhất, nhỏ gọn được tối ưu hóa để tích hợp liền mạch.

2. Thiết kế hiển thị & Hiệu suất quang học

Tại trung tâm của TXW800035B1-TY nằm mộtTất cả các loại O'Clock LCDcấu trúc với mộttruyền, thường là màu đenchế độ hiển thị. Cấu hình này đảm bảo mức đen sâu, tỷ lệ tương phản cao và hoạt động tiết kiệm năng lượng đặc biệt có giá trị cho các thiết bị di động chạy bằng pin.

Nghị quyết:1920 (H) × 1200 (V) điểm ảnh lớp WUXGA, cung cấp mật độ điểm ảnh 283 PPI để hiển thị văn bản sắc nét và tái tạo hình ảnh mượt mà
Độ sâu màu:16Màu sắc.7M, có thể chọn bằng phần mềm, cho phép phân loại màu sắc sắc và độ trung thực chụp ảnh
Hướng nhìn:80°/80°/80°/80° (thông thường) hiệu suất góc rộng đối xứng đảm bảo chất lượng hình ảnh nhất quán từ hầu hết mọi định hướng
Chế độ hiển thị:Truyền thông, Thông thường màu đen ?? tối ưu hóa cho môi trường ánh sáng trong nhà và môi trường ánh sáng xung quanh được kiểm soát

3Hệ thống chiếu sáng hậu và kỹ thuật chiếu sáng

Mô-đun sử dụng mộtkiến trúc đèn nền chiếu sáng cạnhchạy bằng36 chip LED màu trắngThiết kế này đạt được mức độ sáng đáng chú ý trong khi duy trì khả năng điều khiển nhiệt.

Độ sáng điển hình:1000 cd/m2 đủ để đọc được ánh sáng xung quanh cao
Độ sáng tối đa:1200 cd/m2 ¢ đầu sản xuất cho các kịch bản tầm nhìn đòi hỏi
Độ sáng đồng nhất:≥ 70% (tối thiểu) đảm bảo không có gradient độ sáng có thể nhận thấy trên bề mặt màn hình
Điện áp LED phía trước (VF):16.8V ~ 19.2V
Điện LED (IF):330mA (thường), 390mA (tối đa)

Các cân nhắc về tuổi thọ của đèn LED:
Đèn hậu được đánh giá là:20,000 giờcủa tuổi thọ hoạt động, được định nghĩa là điểm mà độ sáng giảm xuống 50% đầu ra ban đầu ở 55mA mỗi kênh LED.Hoạt động vượt quá ngưỡng hiện tại được khuyến cáo sẽ tăng tốc độ suy giảm ánh sángCác nhà thiết kế hệ thống nên thực hiện các trình điều khiển điều chỉnh dòng điện và các chiến lược tiêu hao nhiệt để tối đa hóa tuổi thọ của đèn nền.

4Công nghệ cảm ứng: G+G Capacitive Architecture

Bảng cảm ứng tích hợp sử dụngG+G (Glass + Glass)xây dựng, một kiến trúc cảm ứng điện dung cao cấp mà sandwich lớp cảm biến giữa hai nền thủy tinh. phương pháp này cung cấp độ bền cao hơn, độ rõ ràng quang học,và độ chính xác chạm so với các lựa chọn thay thế dựa trên phim.

IC điều khiển cảm ứng:ILI2132 một bộ điều khiển đa cảm ứng đã được chứng minh hỗ trợ nhận dạng cử chỉ và thuật toán phản hồi nhanh
Điện áp hoạt động:5V (hợp tác với đường sắt điện USB)
Độ truyền ánh sáng:≥85% ️ giảm tối thiểu độ yếu quang bảo vệ độ sáng và độ chính xác màu sắc của màn hình
Độ cứng bề mặt:≥ 6H
Nhiệt độ hoạt động chạm:-30°C đến +85°C
Nhiệt độ lưu trữ cảm ứng:-30°C đến +85°C
Độ ẩm môi trường:20% ~ 90% RH

G+G stack được tăng cường thêm vớiAF (Anti-Fingerprint)lớp phủ trên ống kính nắp vàAG (Anti-Glare)khắc bề mặt, làm giảm phản xạ gương và duy trì thẩm mỹ sạch sẽ trong khi xử lý liên tục.

5Tính năng điện & thiết kế giao diện

TXW800035B1-TY hỗ trợ kết nối giao diện kép, tách dữ liệu video tốc độ cao khỏi tín hiệu cảm ứng để tích hợp hệ thống tối ưu.

Giao diện hiển thị TFT   LVDS (định hiệu chênh lệch điện áp thấp):
Giao diện LVDS 45 pin hoạt động tạiVDDIN = 3.3V (thường)và mang các cặp dữ liệu khác biệt cho truyền hình video mạnh mẽ, chống EMI. Các nhóm tín hiệu chính bao gồm:

Các kênh dữ liệu LVDS thậm chí (ELV0P/ELV0N đến ELV3P/ELV3N):4 cặp dữ liệu khác biệt
Đồng hồ LVDS thậm chí (ELVCLKP/ELVCLKN):Đồng bộ hóa đồng hồ khác biệt
Các kênh dữ liệu LVDS lẻ (OLV0P/OLV0N đến OLV3P/OLV3N):4 cặp dữ liệu khác biệt
Đồng hồ LVDS bất thường (OLVCLKP/OLVCLKN):Đồng bộ hóa đồng hồ khác biệt
Đường sắt điện:Nhiều chân VDDIN (41-45) để phân phối 3.3V ổn định; chân VDD_OTP và EEPEN chuyên dụng cho cấu hình nhà máy

Capacitive Touch Interface ¢ USB HID Protocol:
Bảng cảm ứng giao tiếp thông qua một giao diện USB 4 chân tiêu chuẩn:

VCC:Điện vào 5V
DP / DN:Dòng dữ liệu USB khác biệt
GND:Cơ sở chung

Kiến trúc cảm ứng dựa trên USB này loại bỏ nhu cầu định tuyến GPIO I2C chuyên dụng trên bộ xử lý máy chủ,đơn giản hóa bố cục PCB và cho phép tương thích plug-and-play với các hệ điều hành chính thống.

6. Power Sequencing & Hệ thống trạng thái

Mô-đun thực hiện mộtQuản lý năng lượng đa miềnhệ thống với các trạng thái hoạt động riêng biệt:

Chế độ tốc độ cao:Truyền dữ liệu video đầy đủ ở công suất LVDS tối đa
Hiển thị trạng thái tắt:Đường ống dẫn video bị treo; giữ năng lượng tối thiểu
Chế độ ngủ (CMD 0x10):Tắt điện sâu với giữ hồ sơ
Tình trạng LP11Chế độ chờ MIPI năng lượng thấp (được hỗ trợ cho các biến thể bộ điều khiển tương thích)

Các yêu cầu thứ tự quan trọng bao gồm:

VSP/VSN ổn định:≤1ms thời gian dốc
VGH/VGL đường sắt lái cổng:Tác dụng đồng bộ để ngăn chặn trượt ngưỡng TFT
Định hướng nguồn/GIP:Đảm bảo bộ sạc pixel phù hợp với khung hình qua nhiệt độ cực đoan

Các nhà thiết kế hệ thống phải tuân thủ các hình dạng sóng trình tự điện được nhà sản xuất cung cấp để ngăn chặn khóa, hiển thị đồ tạo tác hoặc suy thoái điện hóa học lâu dài.

7Các thông số kỹ thuật và hướng dẫn tích hợp

TXW800035B1-TY được đóng gói trong một bộ đệm cơ học được chế biến chính xác với độ khoan dung chặt chẽ phù hợp với các khoang công nghiệp gắn phơi.

Khu vực hoạt động LCD (AA):107.64 mm × 172.22 mm
Khu vực xem ống kính (VA):108.24 mm × 172.82 mm
Kích thước bên ngoài của ống kính (OD):132.3 mm × 197,5 mm (±0,05 mm)
LCM ngoại diện:119.8 mm × 181,7 mm (± 0,2 mm)
Tổng độ dày mô-đun:6.85 mm (± 0,3 mm) bao gồm G + G touch stack, pin LCD, đèn nền và gia cố cấu trúc
Độ dày của ống kính:0.7 mm
Độ dày kính cảm biến:0.55 mm
Không xác định độ khoan dung:±0,20 mm

Đề xuất hội nhập:
Cửa sổ màn hình cảm ứng nên được thiết kế với mộtkích thước quá lớn một bên 0,3 ∼0,5 mmtương đối với khu vực hoạt động LCM để phù hợp với độ khoan dung lắp ráp và ngăn ngừa bóng râm cạnh quang học.

8. Khả năng phục hồi môi trường và độ tin cậy

TXW800035B1-TY đủ điều kiện để triển khai trong môi trường cực đoan thông qua một ma trận thử nghiệm độ tin cậy toàn diện:

Nhiệt độ hoạt động:-30°C đến +85°C (LCM và TP)
Nhiệt độ lưu trữ:-30°C đến +85°C
Khả năng chịu độ ẩm:Tối đa 90% RH (không ngưng tụ)

Tất cả các vật liệu và chế biến tuân thủChỉ thị bảo vệ môi trường RoHS, đảm bảo tuân thủ quy định toàn cầu và thực tiễn sản xuất bền vững.

9. Các miền ứng dụng

TXW800035B1-TY được thiết kế phù hợp với các ứng dụng nhúng cao cấp đòi hỏi hình ảnh có độ phân giải cao và tương tác cảm ứng đáp ứng:

Máy tính bảng công nghiệp và thiết bị cầm tay:Độ chịu nhiệt độ rộng và độ bền G + G chịu được rung động sàn nhà máy và chu kỳ nhiệt.
Thiết bị y tế và chăm sóc sức khỏe:Độ sáng cao và độ sâu màu sắc 16,7M hỗ trợ giao diện hình ảnh chẩn đoán và giám sát bệnh nhân.
Smart Retail & Kiosk:Phương pháp xử lý bề mặt AF / AG duy trì độ rõ ràng quang học dưới sự tương tác liên tục của công chúng.
Các màn hình gắn trên xe:Khả năng khởi động lạnh ở -30 °C và trần hoạt động 85 °C phù hợp với những điều cực đoan trong cabin ô tô.
Các nền tảng điện toán di động:Độ phân giải WUXGA và hiệu suất LVDS cân bằng hiệu suất thị giác với các hạn chế thời lượng pin.

10. Kiểm soát tài liệu và tuân thủ

Số mẫu:TXW800035B1-TY
Phiên bản tài liệu:2025-03-11
Nhà sản xuất:Shenzhen Tianxianwei Technology Co., Ltd.
Tổng số trang:15
Tiêu chuẩn môi trường:Phù hợp với RoHS
Các thông số quan trọng:Được đánh dấu bằng *; các tham số CPK trong [khuôn]; kích thước tham chiếu trong (khuôn)

Đối với sơ đồ điện hoàn chỉnh, sơ đồ thời gian, và các tập tin CAD cơ khí,liên hệ trực tiếp với nhà sản xuất hoặc tham khảo toàn bộ gói thông số kỹ thuật 15 trang trước khi hoàn tất bố cục PCB.
