Màn hình cảm ứng 8 inch màn hình LCD màn hình MIPI giao diện 1200 * 1920 màn hình bảo mật thiết bị điều khiển ánh sáng mô-đun hiển thị

MOQ:	1
giá bán:	Có thể đàm phán
Thời gian giao hàng:	7-16 ngày
Phương thức thanh toán:	L/C,D/A,D/P,T/T
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

THÂM QUYẾN

Hàng hiệu

TXWEI

Chứng nhận

CE FCC ROHS

Số mô hình

TXW800042B0-YLT

Tài liệu

Số pixel:

1200*1920

Hướng xem:

Giao diện hiển thị:

MIPI 4 làn

Độ sáng:

500 nits

Khu vực hoạt động:

107,64*172,22

Kích thước phác thảo:

137,61*197,06*4,5mm

Nhiệt độ hoạt động:

-10+60oC

Nhiệt độ bảo quản:

-20+70

Số lượng chân:

31Pin

Công nghệ cảm ứng:

Giao diện cảm ứng:

Chạm vào IC:

GT1151QM

Làm nổi bật:

Màn hình LCD cảm ứng dung lượng 8 inch

Mô-đun hiển thị bảo mật giao diện MIPI

Màn hình điều khiển ánh sáng máy LCD TFT

Mô tả sản phẩm

TXW800042B0-YLT

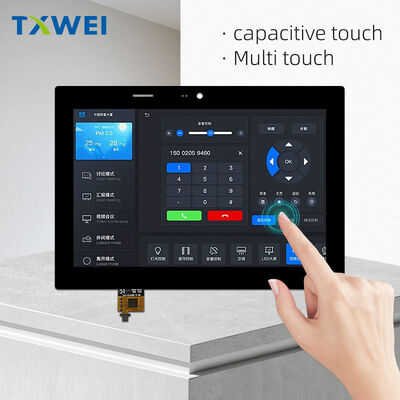

Màn hình TFT LCD WQXGA+ 8.0" tích hợp CTP

1200 × 1920 · MIPI 4 làn · 500cd/m² · LCM 2.80mm · Cảm ứng điện dung G+G · Góc nhìn đa hướngTriết lý sản phẩm

TXW800042B0-YLT đại diện cho một sự suy nghĩ lại cơ bản về những gì một mô-đun hiển thị có thể làm được. Nó không chỉ đơn thuần là một màn hình với một bảng cảm ứng được gắn vào. Nó là một hệ thống quang điện thống nhất — hiển thị, cảm ứng và chiếu sáng được thiết kế như một thực thể mạch lạc duy nhất.

Mô-đun này giải quyết một sự căng thẳng thiết kế cụ thể trong các thiết bị điện tử di động hiện đại: xung đột giữa việc tăng mật độ điểm ảnh và giảm độ dày vật lý. Với độ dày LCM chỉ 2.80mm và tổng cộng 4.85mm khi tích hợp cảm ứng, nó đạt được một yếu tố hình thức mà cách đây năm năm sẽ là không thực tế, đồng thời cung cấp 2,3 triệu điểm ảnh có thể định địa chỉ riêng lẻ trên đường chéo 8.0 inch theo hướng dọc.

Kiến trúc hiển thị

Ma trận điểm ảnh

Ma trận chủ động sử dụng 1200 cột và 1920 hàng bóng bán dẫn màng mỏng, mỗi bóng điều khiển một bộ ba điểm ảnh phụ sọc dọc RGB. Khoảng cách ngang 0.0299mm và dọc 0.0897mm mang lại mật độ điểm ảnh đủ cho việc tinh chỉnh kiểu chữ ở khoảng cách xem cầm tay điển hình — khoảng 40 đến 60 cm — mà không gặp phải các hình phạt về tính toán và năng lượng của độ phân giải cấp 4K.

Diện tích hoạt động 107,64mm × 172,22mm chiếm tỷ lệ khung hình 10:16. Hướng này ưu tiên mật độ thông tin theo chiều dọc, một quyết định phản ánh việc triển khai dự kiến của mô-đun trong các ứng dụng tập trung vào tài liệu, giao diện cuộn và thiết bị đo theo hướng dọc, nơi chiều cao truyền tải hệ thống phân cấp thông tin.

Chế độ quang học

Hoạt động truyền qua màu đen theo mặc định mang lại hai lợi thế rõ rệt. Thứ nhất, trạng thái không được cấp điện trình bày một bề mặt hấp thụ ánh sáng sâu — về mặt chức năng là một bộ lọc mật độ trung tính — giúp giảm mức tiêu thụ điện năng cảm nhận được trong các trạng thái nhàn rỗi và cải thiện độ tương phản dưới ánh sáng xung quanh. Thứ hai, sự quay quang học phụ thuộc vào điện áp của lớp tinh thể lỏng tạo ra phản ứng gamma phù hợp hơn với nhận thức độ sáng của con người so với các lựa chọn màu trắng theo mặc định, đặc biệt là trong vùng bóng tối quan trọng dưới 20% điều khiển kỹ thuật số.

Đặc điểm xem

Công nghệ xem mọi góc độ loại bỏ sự bất đối xứng theo hướng hạn chế thiết kế TFT thông thường. Cấu trúc quang học — bộ phân cực, màng cản quang, lớp tinh thể lỏng và bộ phân cực thứ hai — được thiết kế sao cho hình nón tương phản chấp nhận được mở rộng đều trên 360 độ phương vị. Điều này đạt được thông qua phân phối góc nghiêng được kiểm soát và căn chỉnh tinh thể lỏng đa miền hoặc đa miền, thay vì chỉ xếp chồng màng bù đơn giản.

Hậu quả thực tế: một thiết bị được gắn trong môi trường xem chung — xe đẩy y tế, bảng điều khiển công nghiệp hoặc thiết bị cầm tay chơi game — hiển thị màu sắc và độ tương phản giống hệt nhau bất kể vị trí người quan sát. Không bị đảo màu. Không bị dịch chuyển gamma. Không bị sụt giảm độ sáng ở các góc xiên.

Tích hợp cảm ứng

Thiết kế cấu trúc

Bảng cảm ứng điện dung sử dụng kiến trúc G+G (Kính + Kính): một lớp kính che phủ Panda dày 1.1mm, lớp keo quang học SCA dày 0.20mm, kính cảm biến dày 0.55mm với các điện cực ITO hoặc lưới kim loại được tạo mẫu, và một lớp SCA thứ hai dày 0.20mm dán lên bề mặt màn hình. Tổng độ dày của lớp cảm ứng: 1.85mm ± 0.15mm, không bao gồm vật liệu phụ.

Cấu trúc này ưu tiên độ bền và độ rõ quang học hơn là độ mỏng tuyệt đối. Lớp kính che phủ dày 1.1mm cung cấp độ cứng bề mặt ≥7H dưới tải 750g — đủ để chống trầy xước do chìa khóa, áp lực bút stylus và mài mòn ngẫu nhiên trong môi trường thực địa. Các lớp SCA (Keo trong suốt rắn) loại bỏ các khoảng trống khí gây ra phản xạ Fresnel và sai số thị sai trong các lựa chọn thay thế được gắn bằng gioăng.

Đặc điểm cảm biến

Bộ điều khiển GT1151QM hỗ trợ theo dõi đồng thời năm điểm với các chế độ hoạt động có găng tay và tay ướt. Đây không phải là tính năng tiếp thị mà là yêu cầu kỹ thuật: nhân viên y tế vận hành thiết bị bằng găng tay latex hoặc nitrile; người vận hành công nghiệp làm việc với bàn tay ẩm ướt hoặc bị nhiễm bẩn; người dùng ngoài trời gặp mưa và ngưng tụ.

Bộ điều khiển giao tiếp qua I2C ở mức logic 1.8V, với nguồn điện tương tự 2.8V riêng biệt. Báo cáo ngắt (chân CTP_INT) loại bỏ chi phí thăm dò trên bộ xử lý máy chủ, giảm mức tiêu thụ điện năng của hệ thống và cải thiện độ trễ cảm ứng. Một đường đặt lại chuyên dụng (CTP_RST) cho phép bộ điều khiển phục hồi mà không cần khởi động lại toàn bộ hệ thống.

Tích hợp quang học

Bảng cảm ứng bao gồm một vùng lọc màu đen bán trong suốt IR với các đặc tính phổ cụ thể: truyền 5–15% ở bước sóng nhìn thấy 550nm, truyền >80% ở hồng ngoại 850nm. Điều này cho phép phát hiện tiệm cận hoặc phát hiện ánh sáng xung quanh phía sau kính che mà không làm ảnh hưởng đến thẩm mỹ của màn hình — vùng cảm biến xuất hiện màu đen đồng nhất đối với người dùng trong khi vẫn trong suốt với bộ phát và bộ thu IR.

Thiết kế giao diện

Triển khai MIPI DSI

Giao diện MIPI DSI 4 làn đại diện cho một sự thay đổi có chủ ý so với các tiêu chuẩn RGB song song và LVDS cũ. Mỗi làn dữ liệu hoạt động như một cặp vi sai đầy đủ — D0P/D0N đến D3P/D3N — với một cặp đồng hồ chuyên dụng CLKP/CLKN. Kiến trúc này cung cấp khả năng loại bỏ nhiễu chế độ chung vốn có, cho phép hoạt động đáng tin cậy trong môi trường có nhiễu điện từ khắc nghiệt: gần bộ thu phát di động, bộ nguồn chuyển mạch và bộ truyền động động cơ.

Giao thức nối tiếp giảm số lượng chân xuống còn 31 chân — bao gồm nguồn, đất và đèn nền — so với hơn 40 chân cho các giải pháp song song. Việc giảm này trực tiếp chuyển thành các đầu nối nhỏ hơn, định tuyến PCB đơn giản hơn và giảm độ cồng kềnh của cáp flex. Đối với các thiết bị di động mà mỗi miligram và mỗi milimét khối đều có chi phí thiết kế, những khoản tiết kiệm này là không hề nhỏ.

Tổ chức chân cắm

FPC 31 chân nhóm các tín hiệu liên quan chức năng với các đường hồi tiếp đất xen kẽ:

Chân 1–3: LEDA (anode đèn nền, ba lần dự phòng)
Chân 5–8: LEDK (cathode đèn nền, bốn lần hồi tiếp)
Chân 11–12: D2P/D2N (làn dữ liệu MIPI 2)
Chân 14–15: D1P/D1N (làn dữ liệu MIPI 1)
Chân 17–18: CLKP/CLKN (đồng hồ MIPI)
Chân 20–21: D0P/D0N (làn dữ liệu MIPI 0)
Chân 23–24: D3P/D3N (làn dữ liệu MIPI 3)

Các chân nối đất tại 9, 10, 13, 16, 19, 22, 25, 28 cung cấp đường hồi tiếp và che chắn giữa các cặp vi sai tốc độ cao. Các chân NC (4, 26) dành chỗ cho việc mở rộng giao diện trong tương lai hoặc truy cập thử nghiệm.

Kiến trúc nguồn

Các đường điện áp

Mô-đun yêu cầu ba miền cung cấp riêng biệt:

IOVCC (1.65V – 3.3V): Nguồn logic I/O với khả năng tương thích rộng. Mức tối thiểu 1.65V cho phép giao tiếp trực tiếp với các SoC điện áp thấp hiện đại; mức tối đa 3.3V phù hợp với các họ logic 3.3V cũ mà không cần dịch mức.

VDD (2.8V – 3.3V): Đầu vào bộ chuyển đổi DC/DC lõi. Bộ bơm điện tích bên trong tạo ra tất cả các điện áp đặc trưng cho TFT từ một đường duy nhất này — VGH (~18V, cổng BẬT), VGL (~-8V, cổng TẮT), VSP/VSN (tham chiếu tương tự) và VCOM (điện cực chung).

CTP_VDD (2.8V): Nguồn tương tự chuyên dụng cho bộ điều khiển cảm ứng, được cách ly với nguồn màn hình để ngăn nhiễu chuyển mạch ghép vào các kênh cảm biến điện dung.

Yêu cầu trình tự

IC điều khiển HX8279D thực thi trình tự bật nguồn nghiêm ngặt để ngăn chặn khóa và đảm bảo khởi tạo đáng tin cậy:

VDD tăng lên ngưỡng hoạt động
RESETB được đặt ở mức thấp trong khoảng thời gian tối thiểu được chỉ định
VGL được tạo ra trước VGH (bảo vệ bằng diode Schottky giữa VGL và GND ngăn kích hoạt SCR ký sinh khi VDD và VSP bắt đầu đồng thời)
VGH tăng sau khi VGL ổn định
Giao diện MIPI vào chế độ tốc độ cao, nhận mã khởi tạo
Các thanh ghi MUX và thời gian GOA được ghi trong vòng 50ms sau khi nhả đặt lại
Bật đầu ra màn hình, hiển thị khung hình đầu tiên với gamma mặc định của nhà máy

Trình tự tắt nguồn đảo ngược thứ tự này, với việc kích hoạt STBYB kích hoạt tắt máy có kiểm soát. Máy trạng thái bên trong tự động quản lý trình tự đường ray, giảm độ phức tạp quản lý nguồn bên ngoài.

Hệ thống chiếu sáng

Mảng LED

Hai mươi bảy đèn LED trắng cấu hình chiếu sáng cạnh cung cấp đèn nền đồng đều trên diện tích hoạt động 107,64mm × 172,22mm. Mảng hoạt động ở điện áp thuận 8.4V–9.6V với dòng điện điển hình 225mA, tạo ra độ sáng 500 cd/m² qua màn hình và lớp cảm ứng.

Cách tiếp cận chiếu sáng cạnh — đèn LED đặt dọc theo một hoặc nhiều cạnh bảng, với ánh sáng được dẫn bởi khoang phản xạ và trích xuất qua màng khuếch tán — đạt được độ dày LCM 2.80mm mà đèn nền trực tiếp không thể có. Sự đánh đổi là độ sáng tuyệt đối: 500 cd/m² đủ cho sử dụng trong nhà và ngoài trời vừa phải nhưng cần tăng cường để đọc dưới ánh sáng mặt trời trực tiếp.

Đặc điểm tuổi thọ

Tuổi thọ LED được chỉ định là 30.000 giờ đến 50% độ sáng ban đầu, đo ở mức 32mA mỗi LED. Chỉ số này phản ánh sự suy giảm trong thế giới thực thay vì lỗi đột ngột — đèn nền mờ dần, cung cấp chỉ báo nhìn thấy được về cuối đời thay vì bóng tối đột ngột.

Thông số kỹ thuật rõ ràng cảnh báo rằng hoạt động với dòng điện trên 37mA mỗi LED sẽ đẩy nhanh sự suy giảm. Sự minh bạch này cho phép thiết kế nhiệt và điện có thông tin: triển khai điều chỉnh dòng điện phù hợp, tản nhiệt đầy đủ và quan trọng nhất là các điều khiển độ sáng có thể điều chỉnh bởi người dùng, mặc định ở mức vừa phải thay vì đầu ra tối đa.

Đủ điều kiện môi trường

Sáu bài kiểm tra đủ điều kiện xác nhận khả năng phục hồi môi trường:

Lưu trữ nhiệt độ cao (+70°C, 96 giờ): Xác nhận độ ổn định vật liệu và tính toàn vẹn của mối hàn dưới ứng suất nhiệt mà không cần hoạt động điện. Kiểm tra chức năng sau kiểm tra xác nhận không có phân đoạn bị thiếu, điểm ảnh bị chập hoặc màn hình bị suy giảm.

Lưu trữ nhiệt độ thấp (-20°C, 96 giờ): Đảm bảo khả năng khởi động nguội và tính linh hoạt của vật liệu. Màn hình tiêu chuẩn gặp phải sự gia tăng độ nhớt của tinh thể lỏng và sự sụt giảm thời gian phản hồi ở nhiệt độ này; mô-đun này duy trì khả năng sẵn sàng hoạt động.

Hoạt động nhiệt độ cao (+60°C, 96 giờ): Hoạt động điện đầy đủ ở nhiệt độ định mức tối đa. Màn hình phải duy trì tất cả các thông số chức năng mà không bị chạy nhiệt, thay đổi màu sắc hoặc suy giảm LED sớm. Rò rỉ tinh thể lỏng dưới ứng suất nhiệt hoạt động sẽ bị coi là lỗi tự động.

Hoạt động nhiệt độ thấp (-10°C, 96 giờ): Xác minh hiệu suất thời gian thực trong môi trường lạnh. Bong bóng nhiệt độ thấp — do sự co ngót nhiệt khác biệt giữa các đế kính và chất lỏng tinh thể — bị nghiêm cấm. Việc nới lỏng mối hàn cuối và hiệu ứng cầu vồng khung tương tự cũng bị cấm.

Lưu trữ nhiệt độ/độ ẩm cao (50°C, 90%RH, 96 giờ): Tăng tốc các cơ chế xâm nhập độ ẩm và ăn mòn. Mô-đun phải duy trì tính toàn vẹn của mối hàn và cách điện trong môi trường nhiệt đới hoặc kho không được kiểm soát.

Chu kỳ sốc nhiệt (10 chu kỳ, -10°C đến +60°C, thời gian lưu 30 phút): Phơi bày sự không phù hợp của hệ số giãn nở nhiệt giữa kính, kim loại, polyme và vật liệu kết dính. Hiệu ứng cầu vồng khung và lỗi mối hàn là các tiêu chí từ chối tự động.

Tích hợp cơ khí

Kích thước mô-đun

LCM có kích thước 114,60mm × 184,10mm × 2.80mm. Khi tích hợp cảm ứng, tổng độ dày tăng lên 4.85mm ± 0.2mm. Bảng cảm ứng nhô ra khỏi diện tích hoạt động của màn hình khoảng 0.4mm mỗi cạnh — diện tích xem 108.44mm × 173.02mm so với diện tích hoạt động màn hình 107.64mm × 172.22mm — để bù cho sai số dán và đảm bảo phạm vi phủ cảm ứng hoàn toàn.

Tính năng kính che phủ

Lớp kính che phủ Panda dày 1.1mm bao gồm:

Lớp phủ AF (Chống vân tay): xử lý bề mặt oleophobic giảm khả năng hiển thị vết bẩn và tần suất làm sạch
Viền in đen: che giấu đường keo, đường dây cảm biến và các điểm không liên tục ở cạnh khỏi tầm nhìn của người dùng
Vùng bán trong suốt IR: như mô tả trong phần tích hợp cảm ứng
Màng bảo vệ: được áp dụng trong quá trình sản xuất, được người tích hợp gỡ bỏ trước khi lắp ráp cuối cùng

Thiết kế FPC

FPC màn hình đi ra từ cạnh dưới với bước chân 0.50mm, 31 vị trí, tương thích với đầu nối FH26-31S-0.3SHW(10) hoặc tương đương. FPC cảm ứng đi ra riêng biệt với 8 vị trí cho giao diện I2C. Cả hai FPC đều bao gồm màng che chắn điện từ ở cả hai bề mặt để ngăn tín hiệu MIPI tốc độ cao ghép vào các kênh cảm biến điện dung.

Một tấm gia cố bằng thép (độ dày 0.2mm) cung cấp hỗ trợ cơ khí và nối đất điện tại khu vực đầu nối. FPC CTP bao gồm một tab kéo để gỡ bỏ màng bảo vệ — một chi tiết nhỏ giúp ngăn ngừa cặn keo và nhiễm bẩn trong quá trình lắp ráp.

Ứng dụng

Thiết bị y tế

Độ sâu màu 16,7M, hiệu chuẩn gamma ổn định từ OTP và cảm ứng tương thích với găng tay đáp ứng các yêu cầu đối với màn hình theo dõi bệnh nhân, máy siêu âm di động và các công cụ chẩn đoán cầm tay. Hướng dọc phù hợp với màn hình xu hướng dấu hiệu sinh tồn và xem lại dữ liệu bệnh nhân theo chiều dọc.

Giao diện người-máy công nghiệp

Hoạt động nhiệt độ rộng (-10°C đến +60°C), khả năng miễn nhiễm EMI mạnh mẽ thông qua tín hiệu vi sai MIPI và độ cứng bề mặt 7H giải quyết các thực tế trên sàn nhà máy. Màn hình duy trì khả năng đọc qua kính che bảo vệ trong điều kiện ánh sáng xung quanh cao.

Thiết bị chơi game và giải trí di động

Mật độ điểm ảnh cao và thời gian phản hồi nhanh tạo ra trải nghiệm sống động. Hồ sơ mỏng cho phép thiết kế công thái học không gây mỏi tay trong các phiên chơi kéo dài. Xem đa hướng hỗ trợ các tình huống nhiều người chơi với các thiết bị dùng chung.

Nội thất ô tô

Hướng dọc phù hợp với màn hình thông tin trung tâm điều khiển và giải trí hàng ghế sau. Chứng nhận nhiệt độ rộng giải quyết các cực đoan nhiệt độ cabin từ bãi đậu xe sa mạc đến khởi động nguội ở vùng cực bắc. Khả năng tương thích MIPI đơn giản hóa việc tích hợp với các bộ xử lý thông tin giải trí ô tô hiện đại.
