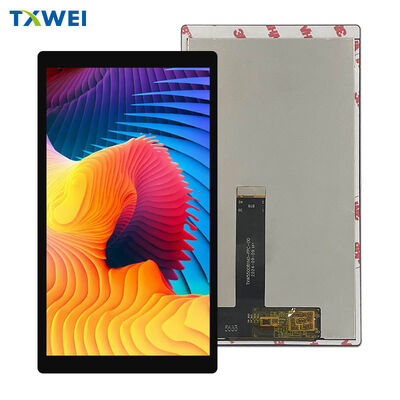

Màn hình LCD MIPI IPS 5.5 inch hiển thị toàn cảnh 1080*1920 màn hình cảm ứng điện dung

MOQ:	1
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Quảng Đông, Trung Quốc

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Số mô hình

TXW550076N0-CTP

Tài liệu

Loại LCD:

Thông thường màu đen

Khoảng cách pixel (W*H):

0,06345

Kích cỡ:

Khu vực hoạt động:

68,04(Cao) * 120,96(V)

Số pixel:

1080*3RGB(H)X1920(V)

Hướng xem:

Tất cả giờ

Lumens độ:

700cd/m²

Làm nổi bật:

Màn hình LCD IPS 5.5 inch

Màn hình cảm ứng LCD MIPI 1080x1920

Màn hình hiển thị TFT cảm ứng điện dung

Mô tả sản phẩm

TXW550076N0-CTP

5.5 "FHD IPS Display + Projected Capacitive Touch

Độ rõ ràng Full HD, độ chính xác cảm ứng công nghiệp, sẵn sàng để tích hợp.

Hiệu suất trực quan

Độ phân giải 1080 × 1920 Full HDĐộ dày 400 PPI của các pixel vượt quá ngưỡng hiển thị của mắt con người ở khoảng cách nhìn bình thường.Biểu tượng vẫn sắc nét ngay cả khi được thu nhỏ.

Công nghệ IPSĐọc màn hình từ trên, dưới hoặc góc cạnh cực đoan mà không có đảo chiều màu hoặc sự sụp đổ tương phản.Quan trọng đối với các thiết bị cầm tay nghiêng và xoay trong khi sử dụng thực tế.

16.7 triệu màu sắcthông qua độ sâu được lựa chọn bởi phần mềm, độ dốc mượt mà trong hình ảnh y tế, màu sắc chính xác của thương hiệu trong giao diện người tiêu dùng, chi tiết bóng tối tinh tế trong hình ảnh hóa công nghiệp.

Khu vực hoạt động:68.53 mm × 121,82 mm
Địa hình pixel:Dải RGB, pitch 0,06345 mm
Chế độ hiển thị:Thông thường màu đen ️ màu đen sâu, tỷ lệ tương phản cao

Giao diện cảm ứng: Capacitive dự kiến

10 điểm đa cảm ứngNhận dạng, chèn để phóng to, vận hành bằng hai tay, nhập cử chỉ phức tạp, bộ điều khiển theo dõi các điểm tiếp xúc đồng thời mà không bị nhầm lẫn hoặc ma.

Truyền thông I2CCTP_SDA và CTP_SCL đường dẫn mang dữ liệu tọa độ cảm ứng ở tốc độ bus tiêu chuẩn. Không cần bộ điều khiển USB chuyên dụng.Không cài đặt trình điều khiển đau đầu trên Linux nhúng hoặc Android xây dựng.

Kiểm soát thiết lập lại phần cứngthông qua chân CTP_RST. Lực hiệu chỉnh lại sau các sự kiện điện. Khôi phục từ các sự kiện xả điện tĩnh mà không cần khởi động lại toàn bộ hệ thống.

Kiến trúc điều khiển gián đoạnthông qua pin CTP_INT. Các sự kiện cảm ứng kích hoạt thông báo ngay lập tức cho máy chủ. Không có chi phí thăm dò. Sử dụng CPU thấp hơn. Trả lời nhanh hơn cho đầu vào của người dùng.

Độ cứng bề mặt kính phủ: tối thiểu 6H- chống trầy xước từ chìa khóa, công cụ và các mảnh vỡ công nghiệp.

Kiến trúc tín hiệu: MIPI DSI

Hệ thống nhúng hiện đại chạy trên MIPI.

Bốn đường truyền dữ liệu:D0N / D0P thông qua D3N / D3P mang dữ liệu pixel chênh lệch tốc độ cao. Truyền nhanh lên đến 1 Gbps mỗi làn đường.

Cặp đồng hồ chuyên dụng:CLKN / CLKP cung cấp tham chiếu thời gian sạch.

Hỗ trợ nhà nước năng lượng thấp.LP-11, LP-00, và LP-10 trạng thái cho thời gian không hoạt động. Giảm tiêu thụ điện khi hiển thị nội dung tĩnh. Mở rộng tuổi thọ pin trong các ứng dụng di động.

Đồng bộ hóa hiệu ứng ráchThông qua chân TE. Các bản cập nhật khóa khung loại bỏ sự rách mắt trong các ứng dụng phát video và khung ngắm máy ảnh. Điều cần thiết cho hình ảnh chuyên nghiệp và giao diện điều khiển thời gian thực.

Hệ thống điện

Đường sắt analog kép:VSP ở +5.7V (phạm vi +4.8V đến +6.0V) và VSN ở -5.7V (phạm vi -6.0V đến -4.8V) cung cấp cho các mạch dẫn nguồn TFT và các mạch tham chiếu gamma.Yêu cầu điều chỉnh bên ngoài   on module DC-DC conversion not implemented.

Điện áp I/O:1.8V danh nghĩa (1.8V đến 3.3V dung nạp) cho các mức logic MIPI. Giao diện trực tiếp với các bộ xử lý ứng dụng hiện đại mà không cần chuyển mức.

Năng lượng đèn hậu:18 đèn LED màu trắng trong cấu hình hàng loạt. Điện áp phía trước 16,8V đến 19,2V ở 60mA điển hình. Kiểm soát bóng tối PWM thông qua chân PWM chuyên dụng. Phạm vi độ sáng 0% đến 100% mà không có thay đổi nhiệt độ màu.

Lưu trình tự năng lượng bắt buộc.VDD1 ổn định trước khi VSP và VSN. 10ms trễ tối thiểu giữa đường ray cho phép. 12ms ổn định VSN trước khi phát hành RESX. Rủi ro vi phạm bị khóa hoặc khởi tạo không hoàn chỉnh.

Kỹ thuật chiếu sáng

Kiến trúc đèn LED chiếu sáng cạnhkhông có điểm nóng, không có độ mờ cạnh, độ sáng đồng đều từ góc này sang góc khác.

700 cd/m2 độ sáng điển hìnhvới LCD và CTP chồng. Đọc được dưới ánh sáng văn phòng. Có khả năng trong điều kiện bên ngoài bóng tối. PWM làm mờ quy mô xuống để tương thích phòng tối mà không có độ sáng tối thiểu sàn.

30Thời gian hoạt động của đèn LED50% đầu tiên đầu ra ở 20mA mỗi phát. giảm xuống còn 60mA tối đa cho quản lý nhiệt. dòng truyền bảo thủ kéo dài khoảng thời gian dịch vụ.Giảm bảo dưỡng cho các ứng dụng công nghiệp luôn hoạt động.

85% sự đồng nhất tối thiểuKhông có dải hoặc độ dốc trong các trường màu nguyên màu.

Tích hợp cơ khí

Khung của module LCD:70.53 mm × 127,28 mm × 1,68 mm

LCD + CTP kết hợp:72.52 mm × 132.90 mm × 2.56 mm

Độ dày tổng cộng 2,56 mm bao gồm màn hình, cảm biến cảm ứng, kính nắp và tất cả các lớp mạ. Không có bảng điều khiển bên ngoài. Không có lớp phủ cảm ứng riêng biệt để sắp xếp trong quá trình lắp ráp.

FPC đuôi kéo dài từ cạnh ngắnvới kết nối pitch 40 pin 0.5mm. bán kính uốn cong được chỉ định để gấp thành vỏ nhỏ gọn. Đường đi qua các cơ chế bản lề. Sợi qua các kênh khung hẹp.

Ống che nắpBên ngoài khu vực hoạt động LCD cung cấp bề mặt niêm phong để tích hợp vỏ nắp.

Kiến trúc trình điều khiển: HX83112-A

trình điều khiển nguồn 1080 kênhMột đầu ra cho mỗi cột subpixel RGB
Người điều khiển cổng 1920 kênh- Một đầu ra cho mỗi đường quét ngang
Sự điều chỉnh gamma trên chip- 64 bước có thể lập trình cho mỗi kênh màu sắc. hiệu chuẩn cho sự thay đổi từ bảng đến bảng. Khớp nhiều màn hình trong cấu hình gạch.

Sản xuất điện áp màu xám bên trongKhông có thang kháng cự bên ngoài. Không cần tham chiếu điện áp chính xác.

Hỗ trợ chế độ ngủ.Tiêu thụ điện chờ sâu dưới tốc độ tự xả của pin Li-ion điển hình. Sub-5ms thức dậy đến hình ảnh đầy đủ. 120ms thức dậy từ cài đặt lại phần mềm với tải lại đầy đủ.

Lưu trữ EEPROMcủa dữ liệu hiệu chuẩn nhà máy. VCOM cài đặt. đường cong gamma. nguồn mặc định tải tự động. Zero cấu hình máy chủ cần thiết cho hoạt động cơ bản.

Giao thức thời gian và kiểm soát

Các thông số thời gian dọc
Tổng thời gian khung hình: 2520 dòng điển hình
Các đường hình: 1920 hoạt động
Phía trước: tối thiểu 32 dòng (dựa trên bộ điều khiển cảm ứng)
Cửa sau: Có thể lập trình để phù hợp với các yêu cầu của bảng điều khiển
Tỷ lệ làm mới: tối đa 120 Hz ở độ phân giải giảm, 60 Hz ở độ phân giải Full HD

Các thông số thời gian ngang
Thang đo thời gian đường dây với tần số PCLK
Dữ liệu cửa sổ hợp lệ tập trung vào thời gian dòng
Khoảng thời gian trống mang theo DSI gói trên và lệnh nhúng

Chuỗi thiết lập lại phần mềm:01h lệnh bắt đầu đăng ký tải lại. 5ms trì hoãn trước khi lệnh tiếp theo. 120ms trì hoãn trước khi ngủ nếu thiết lập lại được phát hành trong khi hiển thị hoạt động.Máy chủ phải tiếp tục PCLK/HSYNC/VSYNC/DE trong hai khung hình hoàn chỉnh sau khi lệnh thiết lập lại.

Trình độ môi trường

Nhiệt độ hoạt động:-20°C đến +60°C với chức năng cảm ứng
Nhiệt độ lưu trữ:-30 °C đến +70 °C không có điện
Phạm vi độ ẩm:20% đến 90% RH không ngưng tụ

Khả năng khởi động lạnh được xác nhận ở -20 ° C. Độ nhớt tinh thể lỏng vẫn nằm trong phạm vi hoạt động. Không có ảnh bám tạm thời hoặc suy giảm thời gian phản ứng ở nhiệt độ cực đoan.

Ma trận thử nghiệm độ tin cậy:

Lưu trữ ở nhiệt độ cao 96 giờ ở +70°C
Lưu trữ ở nhiệt độ thấp 96 giờ ở -30°C
Hoạt động ở nhiệt độ cao 96 giờ ở +60 °C
Hoạt động ở nhiệt độ thấp 96 giờ ở -20 °C
Lưu trữ độ ẩm 96 giờ ở 50 °C / 90%RH
Động lực nhiệt 10 chu kỳ, từ -20 °C đến +60 °C, 30 phút

Không bị hỏng chức năng, không thiếu pixel, không rò rỉ tinh thể lỏng, không bị hư hỏng niêm phong, không cảm giác chạm vượt quá thông số kỹ thuật.

Hỗ trợ hội nhập

Bộ dụng cụ đánh giá có sẵn √ bảng điều khiển với cầu HDMI-to-MIPI, bộ điều khiển cảm ứng và nguồn điện điều chỉnh.

Các mẫu cơ khí                                                                                                                              

Báo cáo đo quang học- độ sáng, sự đồng nhất, dải màu và tỷ lệ tương phản có thể truy xuất theo các thiết bị tiêu chuẩn NIST. Bao gồm với các lô mẫu. Được cập nhật theo lô sản xuất theo yêu cầu.

Truy cập kỹ thuật ứng dụng- Tư vấn trực tiếp với các chuyên gia hiển thị để xem xét trình tự điện, giảm thiểu EMI, điều chỉnh cảm ứng và đặc điểm kỹ thuật kính nắp tùy chỉnh.
