Màn hình hiển thị TFT 5.5 inch gốc hoàn toàn mới 720 × 1280 màn hình thẳng đứng độ nét cao màn hình LCD 25 pin MIPI

MOQ:	Thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Quảng Đông, Trung Quốc

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Số mô hình

TXW550058N0

Tài liệu

Khu vực hoạt động:

68,04(Cao) * 120,96(V)

Nhiệt độ hoạt động:

-20+70

Loại LCD:

Thông thường màu đen

Phần tử ổ đĩa:

Ma trận hoạt động TFT

Số pixel:

720*3RGB(H)X1280(V)

Khoảng cách pixel (W*H):

0.00945 ((H) *0.0945 ((V)

Lumens độ:

300cd/m2

Sắp xếp pixel:

sọc RGB

Làm nổi bật:

5Mạng giao diện MIPI màn hình LCD TFT 0

5 inch

Màn hình LCD dọc độ nét cao 720×1280

Mô tả sản phẩm

TXW550058N0

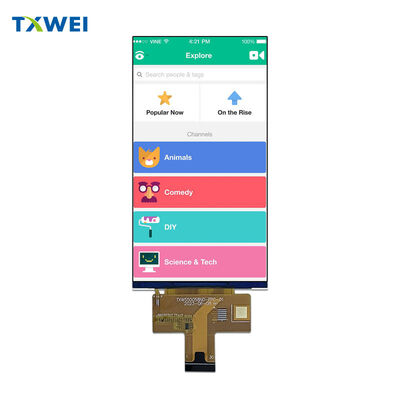

5.5" HD IPS LCD Display Module

◆ ◆Tổng quan về sản phẩm◆ ◆

Màn hình LCD TFT 5,5 inch hiệu suất cao với độ phân giải HD và công nghệ IPS tiên tiến,được thiết kế cho các ứng dụng đòi hỏi hiệu suất trực quan đáng tin cậy với tính linh hoạt xem rộng và kết nối giao diện MIPI hiện đại.

720 x 1280 pixel, 16,7 triệu màu sắc.

Được sản xuất bởi Shenzhen Tianxianwei Technology với IC trình điều khiển ILI9881C và giao diện chênh lệch tốc độ cao MIPI DSI 4 làn.

▌▌▌Thông số kỹ thuật của màn hình▌▌▌

Khu vực hoạt động và cấu hình pixel

Các biện pháp khu vực trưng bày hoạt động680,04 mm × 120,96 mmvới720 × RGB × 1280Phân tích pixel vuông của00,0945 mm × 0,0945 mmđảm bảo độ chính xác hình học và tái tạo hình ảnh đồng nhất trên toàn bộ bề mặt xem.

Ưu điểm công nghệ IPS

Tất cả O'Clockhỗ trợ hướng xem loại bỏ sự thay đổi màu sắc và mất độ tương phản từ bất kỳ góc nhìn nào.

Độ sâu màu sắc

16.7 triệuMàu sắc có thể chọn bằng phần mềm cung cấp hình ảnh phong phú, sôi động cho các ứng dụng đòi hỏi.

️

Giao diện và kết nối

Kiến trúc MIPI DSI 4 làn hiện đại

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Cấu hình pin toàn diện

Bốn cặp đường dữ liệu (D0±, D1±, D2±, D3±) xử lý các luồng pixel đóng gói với đồng hồ nhúng.Nhiều điểm mặt đất đảm bảo tính toàn vẹn của tín hiệu.

Đường sắt cung cấp điện

IOVCC tại1.8Vcho giao diện logic3.3Vcho trình điều khiển LCD. Các chân VSP / VSN bên ngoài có sẵn để tạo nguồn cung ứng tương tự. Các đầu cuối LEDA / LEDK chuyên dụng để kết nối đèn nền.

Hỗ trợ bảng điều khiển cảm ứng

Các quy định giao diện cảm ứng tích hợp bao gồm CTP_SDA và CTP_SCL cho giao tiếp I2C, CTP_INT cho tín hiệu ngắt, CTP_RST cho thiết lập lại bộ điều khiển và CTP_VCC cho2.8V ~ 3.3Vchạm vào nguồn cung cấp điện.

● ● ●Hệ thống đèn sau● ● ●

Đĩa LED Edge-Lit

Cấu hình chiếu sáng cạnh hiệu quả với nhiều đèn LED màu trắng mang lại sự phân bố độ sáng đồng đều.

Các thông số điện

Phạm vi điện áp phía trước20V ~ 23VĐiện hoạt động40 mAđiển hình cho mỗi chuỗi.

Hiệu suất quang học

300 cd/m2độ sáng tối thiểu với80%đồng nhất điển hình trên khu vực hoạt động.

Tuổi thọ kéo dài

30,000 giờThời gian hoạt động của đèn LED ở độ sáng 50% ở điều kiện hiện tại định số.

★ ★ ★Đánh giá môi trường★ ★ ★

Điều kiện vận hành

-20°C đến +70°Cphạm vi nhiệt độ hoạt động.20% ~ 90% RHdung nạp độ ẩm mà không có ngưng tụ.

Khả năng lưu trữ

-30°C đến +80°Cphạm vi nhiệt độ lưu trữ mở rộng duy trì tính toàn vẹn của sản phẩm trong quá trình vận chuyển và lưu trữ.

️

Đảm bảo độ tin cậy

️

Xác nhận căng thẳng môi trường nghiêm ngặt

Kiểm tra lưu trữ nhiệt độ cao tại+80°CThời gian lưu trữ ở nhiệt độ thấp-30°CCác nhiệt độ hoạt động cực đoan được xác nhận ở+70°Cvà-20°CTiếp xúc với nhiệt độ cao và độ ẩm ở60°C × 90%RHChu kỳ sốc nhiệt giữa-20°C và +70°Ctrong 10 chu kỳ hoàn chỉnh với thời gian nghỉ 30 phút.

Các tiêu chí chấp nhận không có lỗi

Không có lỗi chức năng được phép bao gồm các phân đoạn bị thiếu, điện ngắn, hoặc sự suy giảm độ rõ của màn hình.Không hình thành bong bóng ở nhiệt độ thấp, kết thúc niêm phong nới lỏng, hoặc khung hiệu ứng cầu vồng chấp nhận được.

️Thời gian và trình tự điện️

Yêu cầu khởi tạo quan trọng

Chuỗi nguồn bật thích hợp đảm bảo khởi tạo IC trình điều khiển đáng tin cậy và ngăn ngừa thiệt hại tiềm tàng cho các máy phát điện điện áp nội bộ.Các làn đường MIPI đi vào trạng thái năng lượng thấp LP-11 trong thời gian thiết lập lại.

Đặt lại thông số kỹ thuật thời gian

Thời gian xung RESX tối thiểu10 μsđể nhận dạng thiết lập lại hợp lệ.5 msđiển hình cho việc tải hồ sơ từ EEPROM.120 mstối đa cần thiết khi thiết lập lại được áp dụng trong chế độ Sleep Out để hoàn thành trình tự trống.

Bảo vệ chống bị từ chối

Khởi động lại xung ngắn hơn5 μsTiếp tục đập lâu hơn10 μskhu vực chuyển tiếp giữa5 μs và 10 μskhởi động chuỗi reset với sự nhận dạng đảm bảo.

️Hiệu suất quang học️

Định nghĩa tỷ lệ tương phản

CR = L63 / L0

Trong đó L63 đại diện cho độ sáng ở cấp độ màu xám 63 và L0 đại diện cho độ sáng ở cấp độ màu xám 0.

Đặc điểm về thời gian phản ứng

Thời gian tăng (Ton) đo sự chuyển đổi từ 10% đến 90% phản ứng quang học. Thời gian rơi (Toff) đo sự chuyển đổi từ 90% đến 10% phản ứng quang học.

Đo góc nhìn

Hệ thống tọa độ tiêu chuẩn xác định hướng 12 giờ như một tham chiếu.Trục Y + và Y- đại diện cho các góc nhìn dọc với hướng 6 giờ ở 90 °.

️CÁCH PHÍ CÁC️

Profile mô-đun nhỏ gọn

Kích thước tổng thể70.34 mm × 128,10 mm × 1,62 mm(chiều rộng × chiều cao × độ dày) cho phép tích hợp vào các ứng dụng có không gian hạn chế.

Xây dựng nhẹ

Thông số kỹ thuật trọng lượng được xác định dựa trên cấu hình cuối cùng và các yêu cầu cụ thể của khách hàng.
