Giao diện MIPI 5,5 inch Màn hình tinh thể lỏng LCD 1080*1920 HD Màn hình tinh thể lỏng TFT mô-đun tinh thể lỏng

MOQ:	Thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16 ngày
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Thâm Quyến, Quảng Đông

Hàng hiệu

TXWEI

Chứng nhận

ISO9001 IS014001 IATF16949

Số mô hình

TXW550040N0-CTP

Tài liệu

Làm nổi bật:

Màn hình LCD TFT MIPI 5.5 inch

Màn hình LCD màu HD 1080x1920

Mô-đun tinh thể lỏng TFT giao diện MIPI

Mô tả sản phẩm

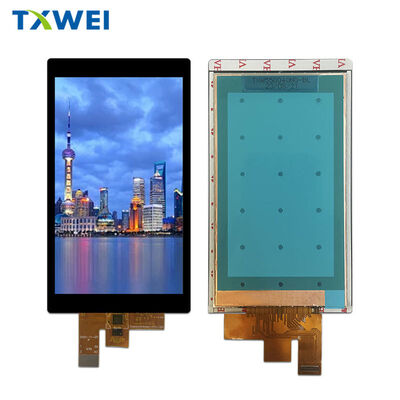

TXW550040N0-CTP. 5.46" Full HD MIPI màn hình LCD với cảm ứng dung lượng

Tổng quan sản phẩm

TXW550040N0-CTP là một mô-đun hiển thị LCD TFT 5,46 inch cao cấp với độ phân giải Full HD (1080 × 1920 pixel) và bảng điều khiển cảm ứng tích hợp.màn hình IPS này cung cấp độ chính xác màu sắc đặc biệt, góc nhìn rộng, và tương tác cảm ứng đáp ứng thông qua giao diện MIPI DSI 4 làn mạnh mẽ.

Được sản xuất bởi Shenzhen Tianxianwei Technology, mô-đun hiển thị này kết hợp công nghệ hiển thị tiên tiến với cấu trúc công nghiệp đáng tin cậy, làm cho nó lý tưởng cho các thiết bị cầm tay,Máy điều khiển công nghiệp, thiết bị y tế và thiết bị điện tử tiêu dùng đòi hỏi hiệu suất thị giác vượt trội.

Các đặc điểm chính

Hiệu suất hình ảnh tuyệt vời

Trải nghiệm hình ảnh trong suốt với độ phân giải 1080 × RGB × 1920 pixel và 16,7 triệu màu có thể hiển thị. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Chạm tích hợp dung lượng

Cấu trúc đa cảm ứng G + F + F (Glass + Film + Film) kết hợp bộ điều khiển Goodix GT911, cung cấp phát hiện cảm ứng chính xác và đáp ứng.Giao diện I2C đảm bảo giao tiếp liền mạch với bộ xử lý máy chủ, trong khi các chân ngắt và thiết lập lại chuyên dụng cho phép quản lý năng lượng hiệu quả và nhận dạng cử chỉ.

Giao diện MIPI tốc độ cao

Tín hiệu chênh lệch tốc độ cao bốn làn MIPI DSI cung cấp truyền hình băng thông cao đáng tin cậy với EMI giảm.Tiêu chuẩn giao diện hiện đại này cho phép thiết kế cáp mỏng hơn và bố cục PCB đơn giản hơn so với các giải pháp RGB song song truyền thống.

Hệ thống đèn nền mạnh mẽ

Cấu hình đèn nền LED có đèn LED màu trắng hiệu quả cao 15 cung cấp độ sáng điển hình 1200 cd / m2. Với thời gian sử dụng LED 30.000 giờ và điều khiển làm mờ PWM bên ngoài,Mô-đun thích nghi liền mạch với các điều kiện ánh sáng xung quanh khác nhau từ ánh sáng mặt trời sáng đến môi trường tối.

Thông số kỹ thuật

Hiển thị đặc điểm

Loại màn hình: IPS TFT LCD với chế độ màu đen bình thường Vùng hoạt động: 68,04 mm (H) × 120,96 mm (V) Định dạng pixel: 1080 (H) × 1920 (V) Định dạng sọc RGB Pixel Pitch: 21 μm (H) × 63 μm (V) Độ sâu màu sắc: 16.7 triệu màu (24-bit RGB) Hướng xem: Tất cả O'clock (360° xem tối ưu) Tỷ lệ tương phản: 1200:1 (thường)

Thông số kỹ thuật bảng điều khiển cảm ứng

Cấu trúc cảm ứng: G + F + F bộ điều khiển đa cảm ứng dung lượng IC: Goodix GT911 Giao diện: I2C với đầu ra gián đoạn Độ cứng bề mặt: ≥ 6H độ cứng bút chì Độ truyền ánh sáng: ≥ 85% Điện áp hoạt động: 2.8V 3.3V (I/O), 1.8V (Logic)

Các thông số điện

TFT Driver IC: Himax HX8399C Logic Supply (IOVCC): 1.65V ¥ 3.3V (1.8V điển hình) Analog Positive (VSP): 4.8V ¥ 6.0V Analog Negative (VSN): -6.0V ¥ -4.8V Backlight Forward Voltage:Điện chiếu sáng hậu 28V 32V: 60 mA (thường mỗi dây)

Kích thước vật lý

Kích thước mô-đun: 70,04 mm (W) × 128,29 mm (H) × 1,78 mm (T) Với bảng điều khiển cảm ứng: 75,80 mm (W) × 139,90 mm (H) × 3,49 mm (T) Trọng lượng: TBD (thiết kế nhẹ)

Môi trường và độ tin cậy

Điều kiện vận hành

Nhiệt độ làm việc: -20°C đến +60°C Nhiệt độ lưu trữ: -30°C đến +70°C Độ ẩm: 20% ∼ 90% RH (không ngưng tụ)

Kiểm tra độ tin cậy

Mô-đun này trải qua xác nhận độ tin cậy toàn diện bao gồm lưu trữ nhiệt độ cao 96 giờ (+ 70 °C), lưu trữ nhiệt độ thấp 96 giờ (-30 °C), chu kỳ nhiệt độ hoạt động,và thử nghiệm sốc nhiệt (-20°C ∼ +60°C)Tất cả các thử nghiệm xác nhận không có khiếm khuyết chức năng, không có rò rỉ tinh thể lỏng và duy trì hiệu suất quang học trong điều kiện căng thẳng.

Cấu hình pin giao diện

Bộ kết nối FPC 40 pin cung cấp tích hợp hệ thống toàn diện:

• Các đường ray điện: GND, IOVCC (1.8V), nguồn điện tương tự VSP / VSN, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 cặp đường dữ liệu (D0±, D1±, D2±, D3±) cộng với cặp đồng hồ (CLK±) • Giao diện cảm ứng: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • tín hiệu điều khiển: RESET, TE (hiệu ứng rách), PWM (đánh bóng đệm) • Đèn đệm: kết nối anode và cathode LEDA/LEDK

Tất cả các cặp chênh lệch tốc độ cao hỗ trợ trạng thái năng lượng thấp LP-11 cho hoạt động tiết kiệm năng lượng.

Lưu lượng năng lượng và thời gian

Đường vi mạch trình điều khiển HX8399C yêu cầu trình tự bật điện cụ thể: VDD1/HS_VCC phải ổn định trước khi kích hoạt VSP/VSN, với sự chậm trễ tối thiểu 1 ms giữa các giai đoạn.Khởi động lại phần cứng (RESX) phải duy trì thấp trong ≥ 10μs sau khi ổn định điện năng, với khởi tạo hoàn chỉnh yêu cầu 120ms trước khi hiển thị lệnh.

Dòng tắt điện đảo ngược thứ tự này, đảm bảo các gói video MIPI kết thúc trước khi loại bỏ nguồn cung để ngăn chặn giữ hình ảnh và hư hỏng trình điều khiển.

Ứng dụng

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Đảm bảo chất lượng

Sản xuất theo quy trình được chứng nhận ISO với 100% kiểm tra các khiếm khuyết quan trọng bao gồm các đoạn bị thiếu, mạch ngắn và đồng nhất quang học.Các điều kiện kiểm tra tuân thủ các giao thức tiêu chuẩn: ánh sáng 1000±200 lux, khoảng cách xem 30cm, góc quan sát 45°±10°.

Xây dựng phù hợp với RoHS đảm bảo trách nhiệm môi trường với các vật liệu không có chì trong suốt.

Bao bì & Logistics

Bao bì túi bong bóng chống tĩnh riêng lẻ với gói 5 đơn vị, bảo vệ thùng chứa bọt hấp thụ sốc và niêm phong hộp cứng.Các cấu hình dán nhãn và đóng gói tùy chỉnh có sẵn cho đơn đặt hàng số lượng lớn.

Hỗ trợ & Tài liệu

Tài liệu kỹ thuật đầy đủ bao gồm chuỗi mã khởi tạo, sơ đồ thời gian và ghi chú ứng dụng có sẵn theo yêu cầu.Hỗ trợ kỹ thuật được cung cấp cho tư vấn tích hợp và phát triển firmware tùy chỉnh.
