Manufacturer produces 5-inch LCD screen 720*1280 LCD screen capacitive touch screen handheld device display

MOQ:	Thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16 ngày
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Thâm Quyến, Quảng Đông

Hàng hiệu

TXWEI

Chứng nhận

ISO9001 IS014001 IATF16949

Số mô hình

TXW550039N0-CTP

Tài liệu

Làm nổi bật:

Màn hình LCD 5 inch với cảm ứng dung lượng

Màn hình LCD 720X1280 tft

thiết bị cầm tay màn hình LCD

Mô tả sản phẩm

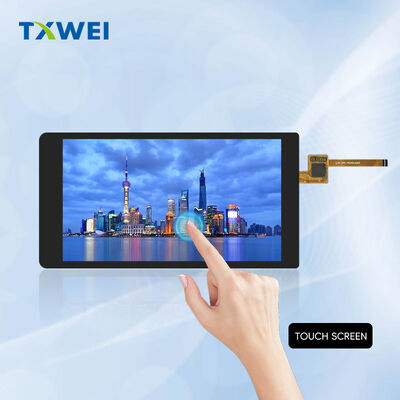

TXW550039N0-CTP 5Màn hình HD + IPS với cảm ứng dung lượng

◆️◆

Tổng quan sản phẩm

TXW550039N0-CTP cung cấp một giải pháp trực quan và tương tác hoàn chỉnh trong một yếu tố hình dạng nhỏ gọn 5,5 inch.Mô-đun tích hợp này kết hợp một màn hình LCD IPS hiệu suất cao với một bảng điều khiển cảm ứng dung lượng đáp ứng, được thiết kế cho các ứng dụng nhúng đòi hỏi nơi chất lượng hiển thị và trải nghiệm người dùng thúc đẩy thành công của sản phẩm.

Được sản xuất bởi Shenzhen Tianxianwei Technology, mô-đun hiển thị này nhắm vào các thiết bị di động, giao diện công nghiệp và thiết bị điện tử tiêu dùng đòi hỏi tương tác cảm ứng đáng tin cậy và hình ảnh sôi động.

♬ ♬ ♬ ♬

Công nghệ hiển thị

IPS Panel ExcellenceCông nghệ In-Plane Switching loại bỏ sự thay đổi màu sắc và mất độ tương phản điển hình của các tấm TN thông thường.duy trì hiệu suất quang học nhất quán trên tất cả các định hướng xem.

Thông thường là hoạt động bí mậtCác pixel mặc định chuyển sang màu đen khi không sử dụng năng lượng. Kiến trúc này đạt được mức màu đen sâu hơn, tỷ lệ tương phản cao hơn và giảm rò rỉ ánh sáng so với các lựa chọn thay thế màu trắng bình thường.Dark user interfaces được hưởng lợi từ hiệu quả năng lượng cao hơn.

Động cơ ma trận hoạt độngCác bóng bán dẫn mỏng riêng biệt điều khiển mỗi pixel một cách độc lập. Không có đồ tạo vật điện cực chung. Không có mờ chuyển động. Hiển thị hình ảnh sắc nét, chính xác cho cả nội dung tĩnh và đồ họa động.

️

Độ phân giải & Chất lượng hình ảnh

Độ phân giải HD +720 pixel theo chiều ngang. 1280 pixel theo chiều dọc. Tỷ lệ khung hình 9:16 tối ưu hóa các ứng dụng định hướng chân dung: thiết bị cầm tay, thiết bị di động, bảng điều khiển dọc.

Cấu trúc Pixel Dải RGBPhân bố subpixel RGB dọc. Trộn màu tự nhiên ở khoảng cách xem tiêu chuẩn. Lý tưởng cho hình ảnh nhiếp ảnh, hình ảnh hóa dữ liệu và giao diện quan trọng về màu sắc.

Kích thước pixel94.5 micrometer pitch cả ngang và dọc. khoảng 269 pixel mỗi inch. hiển thị đường viền mượt mà. khả năng đọc chữ sắc nét.

Khu vực xem tích cực68.04 mm chiều rộng × 120.96 mm chiều cao.

│ │ │ │ │ │ │ │ │ │ │

Kích thước mô-đun LCD71.04 mm chiều rộng mô-đun. 129.56 mm chiều cao mô-đun. 1.65 mm tổng độ dày.

Lắp ráp hoàn chỉnh bằng cách chạm76.00 mm chiều rộng lắp ráp. 143.46 mm chiều cao lắp ráp. 2,81 mm tổng độ dày. 1,16 mm bổ sung chứa lớp cảm ứng dung lượng mà không quá lớn.

Trọng lượngTối ưu hóa cho các ứng dụng di động.

Kết nối mạch linh hoạtFPC 25 pin cho tín hiệu hiển thị. FPC 6 pin cho giao diện cảm ứng. Kết nối nhỏ gọn, đáng tin cậy. Tương thích với các quy trình lắp ráp tự động.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Bảng cảm ứng dung lượng

Kiến trúc G + F + FỐng phủ + phim + xây dựng phim. Cấu trúc ba lớp với lớp dán dính quang học rõ ràng. Tính bền hiệu quả về chi phí. Hiệu suất cảm ứng đáp ứng.

Máy điều khiển cảm ứngFT5436DQQ mạch tích hợp. xử lý cảm ứng chuyên dụng. tốc độ báo cáo 100 Hz điển hình. theo dõi cử chỉ trơn tru. tải trọng xử lý máy chủ thấp.

Khả năng Multi-TouchKhám phá đồng thời 5 điểm, nhận dạng cử chỉ phức tạp, thu nhỏ zoom, xoay hai ngón tay, điều khiển nhiều ngón tay, hỗ trợ đầy đủ các yêu cầu giao diện hiện đại.

Giao thức thông tinGiao diện tiêu chuẩn I2C. Đồng hồ SCL ở 400 kHz điển hình. Dữ liệu hai chiều SDA. Dữ liệu ngắt kết nối INT để thông báo chủ sở hữu theo sự kiện. RST đặt lại điều khiển để khôi phục khởi tạo.

Đặc điểm điện2Phạm vi hoạt động từ.8V đến 3.3V. Tùy chọn giao diện logic 1.8V. Nhiệt độ hoạt động từ -20 °C đến +60 °C. Lượng hoạt động điển hình <5 mW. Hiệu quả cho các thiết kế chạy bằng pin.

♡♡♡:♡♡♡:・゚??゚ ゚♡♡♡:・゚??゚ ゚

Kiến trúc giao diện

Tiêu chuẩn MIPI DSIGiao diện bộ xử lý công nghiệp di động 4 làn. tín hiệu chênh lệch tốc độ cao tiêu chuẩn công nghiệp. nhiễu điện từ thấp. miễn nhiễm tiếng ồn mạnh mẽ cho môi trường đòi hỏi.

Đường truyền dữ liệuD0, D1, D2, D3 cặp chênh lệch. Bốn kênh song song.

Phân phối đồng hồCặp khác biệt CLK. Kiến trúc đồng bộ nguồn. Thiết kế đồng hồ hệ thống đơn giản. Không cần khớp lệch phức tạp trên các đường dữ liệu.

Chế độ năng lượng thấpLP11, LP10, LP00 hỗ trợ trạng thái. Tiếp tục năng lượng cực thấp. Thức dậy nhanh chóng từ giấc ngủ.

Chế độ chỉ huy và videoChế độ lệnh cho cấu hình đăng ký và hình ảnh tĩnh. Chế độ video cho phát trực tuyến thời gian thực. Tích hợp hệ thống linh hoạt. Tùy chọn bỏ buffer khung hình.

│ │ │ │ │ │

Điện áp cung cấp I/O (IOVCC)1.65V tối thiểu. 1.8V điển hình. 2.0V tối đa. Tính tương thích cấp độ logic với các bộ xử lý ứng dụng hiện đại. Kết nối trực tiếp mà không cần chuyển cấp độ cho các hệ thống 1.8V.

Điện áp cung ứng tương tự (VCI)2.5V tối thiểu. 2.8V điển hình. 3.3V tối đa. Điện điều khiển màn hình lõi. Điều chỉnh ổn định cần thiết cho hoạt động không nhấp nháy.

Tiêu thụ hiện tạiĐiện hoạt động phụ thuộc vào nội dung màn hình và cài đặt đèn nền. Điện chế độ ngủ được giảm thiểu để tiết kiệm pin. Mô tả chi tiết có sẵn theo yêu cầu.

Sản xuất ổ cổngCác mạch bơm sạc nội bộ tạo ra điện áp chuyển đổi TFT. Đường ray dương và âm bắt nguồn từ đầu vào nguồn cấp duy nhất. Không cần nguồn cấp điện áp cao bên ngoài.

️

Hệ thống đèn hậu

Cấu hình LED14 đèn LED màu trắng trong sắp xếp song song hàng loạt. kiến trúc quang học chiếu sáng cạnh. tấm hướng dẫn ánh sáng chính xác. Máy khuếch tán và phim tăng độ sáng.

Các thông số điệnĐiện áp phía trước: tối thiểu 19.6V. tối đa 22.4V. 40 mA điện hoạt động điển hình. Động điện liên tục được khuyến cáo cho độ sáng đồng đều.

Hiệu suất chiếu sángThông số kỹ thuật được xác định với bộ tích hợp quang hoàn chỉnh.

Tuổi thọ hoạt động30Định nghĩa là 50% giữ độ sáng ở mức 20 mA mỗi đèn LED. Tuổi thọ kéo dài có thể đạt được với giảm hiện tại và quản lý nhiệt.

Giao diện điều khiểnKết nối anode LEDA. Kết nối cathode LEDK. Phương pháp làm mờ PWM tương thích. Điều chỉnh dòng điện tương tự được hỗ trợ.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Thời gian và Kiểm soát

Đặt lại kiến trúcReset pin hoạt động thấp. Ít nhất 10 xung microsecond. Thời gian khởi tạo 120 millisecond. Chuỗi máy trạng thái nội bộ cấu hình bật điện. Loading tham số OTP trong khi khởi động.

Tín hiệu hiệu ứng ráchĐộng mạch đầu ra TE. Chỉ thị ranh giới khung hình. Đồng bộ hóa máy chủ cho các bản cập nhật không có nước mắt. Điều cần thiết cho hoạt hình mượt mà và nội dung video.

Tiếp trình năng lượngLệnh ứng dụng IOVCC và VCI linh hoạt. Giải phóng RESET sau khi ổn định nguồn cung cấp. trì hoãn 15 mili giây trước khi chấp nhận lệnh. Hiển thị chỉ báo sẵn sàng sau khi khởi tạo.

Quản lý trạng thái ngủlệnh ngủ trong chế độ chờ năng lượng thấp lệnh ngủ ra để hoạt động bình thường chuyển đổi trạng thái nhanh lưu giữ ngữ cảnh tùy chọn

️

Khả năng phục hồi môi trường

Nhiệt độ hoạt động-20 °C đến +60 °C cho chức năng hiển thị và cảm ứng. Khởi động lạnh có khả năng. Tiêu chuẩn đầy đủ trong toàn bộ phạm vi.

Điều kiện lưu trữ-30°C đến +70°C không hoạt động, 20% đến 90% độ ẩm tương đối, ổn định hơn, tương thích với hậu cần toàn cầu.

Xác thực sốc nhiệt10 chu kỳ thử nghiệm. -20 ° C tiếp xúc, 30 phút. +60 ° C tiếp xúc, 30 phút. trạng thái tĩnh. Không bị hỏng cơ học. Không giảm hiệu suất.

Hoạt động nhiệt độ cao+60°C hoạt động liên tục. 96 giờ xác nhận. Không dính hình ảnh. Không thay đổi màu sắc.

Hoạt động nhiệt độ thấp-20 độ C hoạt động liên tục. 96 giờ xác nhận. thời gian phản ứng trong thông số kỹ thuật. cảm ứng hoạt động toàn bộ.

Khả năng chịu đựng độ ẩm50 độ C với độ ẩm tương đối 90%, tiếp xúc 96 giờ không hình thành bong bóng, không có niêm phong, không có ảnh hưởng cầu vồng khung.

️ ️ ️

Đảm bảo chất lượng

Kiểm tra sản xuất100% xác minh điện. Kiểm tra khiếm khuyết pixel theo tiêu chuẩn ngành công nghiệp. Xác nhận tính tuyến tính của tọa độ chạm. đo đồng nhất ánh sáng hậu trường.

Xác minh độ tin cậyChu trình nhiệt độ theo IEC 60068-2-14. Sốc cơ học theo IEC 60068-2-27. Kháng rung theo IEC 60068-2-6. Kháng ESD theo IEC 61000-4-2.

Tiêu chuẩn chấp nhậnKhông có sự khoan dung với các phân đoạn bị thiếu, không có điện ngắn, không có phân đoạn không rõ ràng, không có điều kiện không hiển thị, không có mô hình hiển thị bất thường, không có rò rỉ tinh thể lỏng.

Phù hợp môi trườngCác vật liệu không có chì trong toàn bộ. RoHS Định hướng 2011/65/EU phù hợp. REACH hạn chế chất được tuân thủ. Sản xuất có trách nhiệm được chứng nhận.

️

Hướng dẫn hội nhập

Máy gắn máyĐề nghị hỗ trợ bốn cạnh. Tránh tải điểm trên khu vực hoạt động. Giữ khoảng cách với các yếu tố dẫn điện. Bảo vệ ESD bắt buộc trong khi xử lý.

Thiết kế nhiệtGiám sát nhiệt độ nối LED. Đường phân tán nhiệt thông qua PCB. Tối đa hóa diện tích đồng trong vùng anode. Thiết lập môi trường cho các vỏ kín.

Định dạng điệnPhân tách các mặt phẳng mặt đất tương tự và kỹ thuật số. Điều tương thích chiều dài đường dẫn MIPI. Kháng trở khác biệt 100 ohm. Bảo vệ cho các ứng dụng nhạy cảm EMI.

Tích hợp phần mềmDòng khởi tạo Sitronix ST7703. tài liệu tập lệnh có sẵn. Thiết lập phần mềm cảm ứng qua I2C. Thư viện cử chỉ từ FocalTech.

Tùy chỉnh quang họcHình dạng và độ dày của ống kính phủ. Lớp phủ chống phản xạ. Điều trị bề mặt chống chói. Tích hợp bộ lọc bảo mật. Mở và cắt tùy chỉnh. Dịch vụ gắn kết quang có sẵn.

️

Ứng dụng mục tiêu

Thiết bị y tế di động. Máy đầu cuối cầm tay công nghiệp. Thiết bị thử nghiệm di động. Bảng điều khiển nhà thông minh. Giao diện tự động hóa tòa nhà. Bàn phím hệ thống an ninh. Bàn cuối điểm bán hàng.Hệ thống quản lý hàng tồn kho. Điện tử giáo dục. Nền tảng phát triển. Thiết bị tiêu dùng. Màn hình bán hàng sau ô tô. Thiết bị thiết bị biển. Thiết bị di động ngoài trời.

️

Thông tin đặt hàng

Định nghĩa mô hìnhTXW550039N0-CTP

Nhà sản xuấtShenzhen Tianxianwei Technology Co., Ltd.

Có sẵn mẫuCác mẫu kỹ thuật thường là 2-3 tuần. Thời gian sản xuất 4-6 tuần tiêu chuẩn. Giá lượng được đàm phán từ 1.000 đơn vị mỗi năm.

Dịch vụ tùy chỉnhHình dạng và độ dày của kính bọc. in logo và thương hiệu. binning độ sáng và lựa chọn. chiều dài FPC và vị trí kết nối. tùy chỉnh điện áp giao diện. sửa đổi firmware cảm ứng.Kết nối quang học với ống kính nắp tùy chỉnhHỗ trợ chứng nhận quy định.
