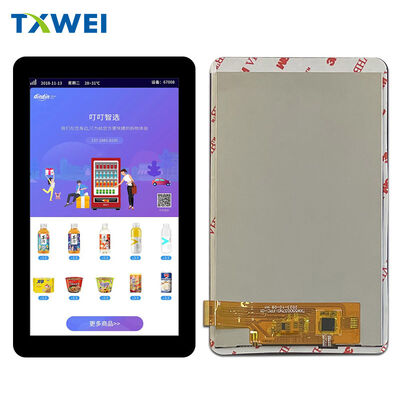

Màn hình cảm ứng IPS dọc FHD 5,5 inch, độ phân giải 1080*1920, màn hình hiển thị LCD TFT giao diện mipi

các sản phẩm

Bảng điều khiển cảm ứng điện dung

Mô-đun LCD 10 inch

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Màn hình cảm ứng IPS dọc FHD 5,5 inch, độ phân giải 1080*1920, màn hình hiển thị LCD TFT giao diện mipi

MOQ:	Thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16 ngày
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Thâm Quyến, Quảng Đông

Hàng hiệu

TXWEI

Chứng nhận

ISO9001 IS014001 IATF16949

Số mô hình

TXW550037N0-SN

Tài liệu

Làm nổi bật:

Màn hình LCD IPS dọc FHD 5

5 inch

MIPI giao diện Tft màn hình LCD

Mô tả sản phẩm

TXW550037N0-SN Màn hình IPS FHD+ 5.46" tích hợp cảm ứng điện dung

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Tổng quan

TXW550037N0-SN là một giải pháp hiển thị hoàn chỉnh cho các ứng dụng nhúng hiện đại. Mô-đun 5.46 inch này kết hợp một tấm nền LCD IPS có độ phân giải cao với một tấm cảm ứng điện dung tích hợp đầy đủ, mang lại hiệu suất hình ảnh vượt trội và tương tác người dùng trực quan trong một cụm nhỏ gọn duy nhất. Được thiết kế bởi Shenzhen Tianxianwei Technology, màn hình này nhắm đến các ứng dụng đòi hỏi khắt khe, nơi chất lượng màn hình, khả năng phản hồi cảm ứng và hiệu quả không gian không thể bị thỏa hiệp.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Công nghệ hiển thị

Kiến trúc tấm nền IPSCông nghệ Chuyển mạch trong mặt phẳng (In-Plane Switching) giúp mô-đun này khác biệt so với các màn hình TN thông thường. Sự sắp xếp tinh thể lỏng cho phép tái tạo màu sắc và tỷ lệ tương phản nhất quán trên tất cả các góc nhìn. Người dùng trải nghiệm chất lượng hình ảnh như nhau cho dù nhìn trực diện hay từ các góc cực đoan — điều này rất quan trọng đối với các thiết bị cầm tay thường xuyên thay đổi hướng.

Chế độ Đen mặc địnhTấm nền hoạt động ở cấu hình đen mặc định. Khi không có điện áp, các pixel sẽ mặc định là màu đen. Kiến trúc này mang lại màu đen sâu hơn, độ tương phản cao hơn và giảm rò rỉ ánh sáng so với các lựa chọn màu trắng mặc định. Hiệu quả năng lượng được cải thiện trong các thiết kế giao diện tối.

TFT ma trận chủ độngViệc định địa chỉ ma trận chủ động bằng bóng bán dẫn màng mỏng (Thin-Film Transistor) đảm bảo mỗi pixel nhận được điều khiển chuyển mạch chuyên dụng. Không có hiện tượng nhiễu xuyên âm điện cực chung. Không có hiện tượng bóng ma. Các cạnh sắc nét trên đồ họa chuyển động nhanh.

✦ ────── ✦ ────── ✦ ────── ✦ ────── ✦

Độ phân giải & Kiến trúc điểm ảnh

Độ phân giải Full HD+1080 pixel theo chiều ngang. 1920 pixel theo chiều dọc. Tỷ lệ khung hình 9:16 này phù hợp với các ứng dụng định hướng dọc — điện thoại thông minh, thiết bị đầu cuối cầm tay, bảng điều khiển công nghiệp dọc.

Sắp xếp dải RGBCác điểm ảnh phụ được sắp xếp theo dải RGB dọc. Pha trộn màu tự nhiên ở khoảng cách xem thông thường. Tối ưu cho nội dung ảnh và giao diện quan trọng về màu sắc.

Khoảng cách điểm ảnh63 micromet theo chiều ngang. 63 micromet theo chiều dọc. Tương đương 401 pixel trên inch. Các điểm ảnh riêng lẻ không nhìn thấy được ở khoảng cách xem điển hình 300mm. Chuyển màu mượt mà. Văn bản sắc nét.

Khu vực hiển thị chủ độngRộng 68.04 mm × cao 120.96 mm. Diện tích màn hình rộng rãi trong một khung vật lý nhỏ gọn.

╭──────────────────────────────────────────╮ │ THIẾT KẾ CƠ KHÍ │ ╰──────────────────────────────────────────╯

Kích thước mô-đun LCDRộng 78.00 mm. Cao 129.76 mm. Dày tổng cộng 1.95 mm. Hồ sơ cực kỳ mỏng cho phép thẩm mỹ thiết kế công nghiệp hiện đại.

Cụm hoàn chỉnh có cảm ứngRộng 83.70 mm. Cao 141.20 mm. Dày tổng cộng 3.20 mm. 1.25 mm bổ sung chứa lớp cảm ứng điện dung và kính phủ mà không làm tăng độ dày quá mức.

Trọng lượngSẽ được xác định dựa trên thông số kỹ thuật kính phủ cuối cùng. Tối ưu hóa cho các ứng dụng di động, nơi mỗi gram đều quan trọng.

Đầu nối FPCMạch in linh hoạt 39 chân. Vị trí đầu nối nhỏ gọn. Kết nối hiển thị-bo mạch đáng tin cậy. Được thiết kế cho các quy trình lắp ráp tự động.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Tấm cảm ứng điện dung

Cấu tạo G+GCấu trúc Kính phủ + Kính cảm biến. Hai lớp kính riêng biệt được liên kết bằng keo trong suốt quang học. Độ bền vượt trội so với các lựa chọn dựa trên màng. Phản hồi xúc giác cao cấp.

Cấu trúc xếp chồng vật lýĐộ dày kính phủ 0.55 mm. Lớp dán OCA. Kính cảm biến ITO. Độ dày mô-đun cảm ứng tổng cộng: 1.45 ± 0.10 mm. Mạnh mẽ nhưng tinh tế.

Tích hợp bộ điều khiểnBộ điều khiển cảm ứng CST340 ở cấu hình Chip-on-Flex. Đơn vị xử lý chuyên dụng giảm tải tính toán cảm ứng cho vi điều khiển máy chủ. Tốc độ báo cáo điển hình 100 Hz. Theo dõi mượt mà.

Khả năng đa điểm chạmNhận dạng 5 điểm chạm đồng thời. Hỗ trợ các cử chỉ phức tạp. Pinch-to-zoom. Xoay hai ngón tay. Nhấn nhiều nút. Đáp ứng các yêu cầu giao diện người dùng hiện đại.

Giao diện truyền thôngGiao thức chuẩn I2C. Đường tín hiệu xung nhịp SCL. Đường dữ liệu SDA. Đầu ra ngắt INT để thông báo sự kiện. Tương thích với hầu hết các vi điều khiển và bộ xử lý ứng dụng hiện đại.

Thông số hoạt độngPhạm vi nguồn cấp 2.8V đến 3.3V. Nhiệt độ hoạt động -20°C đến +60°C.<10 mW công suất hoạt động điển hình. Hiệu quả cho các thiết kế chạy bằng pin.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Giao diện & Tín hiệu

Chuẩn MIPI DSIGiao diện nối tiếp hiển thị của bộ xử lý di động 4 làn (Mobile Industry Processor Interface - Display Serial Interface). Tiêu chuẩn công nghiệp cho kết nối hiển thị tốc độ cao. Tín hiệu vi sai. EMI thấp. Khả năng miễn nhiễm nhiễu mạnh mẽ.

Các làn dữ liệuCác cặp vi sai D0, D1, D2, D3. Bốn kênh dữ liệu song song. Tốc độ điển hình 1 Gbps mỗi làn. Băng thông tổng hợp đủ cho tốc độ làm mới Full HD+ 60 Hz với độ sâu màu 24 bit.

Kiến trúc xung nhịpCặp vi sai CLK chuyên dụng. Thời gian đồng bộ nguồn. Đơn giản hóa việc đồng bộ hệ thống. Không yêu cầu quản lý độ lệch phức tạp.

Chế độ lệnh so với VideoChế độ lệnh để cấu hình thanh ghi. Chế độ video để truyền pixel thời gian thực. Tích hợp hệ thống linh hoạt. Khả năng hiển thị hình ảnh tĩnh tiết kiệm năng lượng.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Đặc tính điện

Nguồn cấp lõi (VDD)Tối thiểu 2.5V. Điển hình 3.3V. Tối đa 3.6V. Nguồn cấp analog cho bộ chuyển đổi DC-DC bên trong và mạch tham chiếu. Điều chỉnh ổn định là cần thiết cho hoạt động không nhấp nháy.

Nguồn cấp I/O (IOVCC)Tối thiểu 1.65V. Điển hình 1.8V. Tối đa 3.3V. Tương thích mức logic. Kết nối trực tiếp với bộ xử lý máy chủ 1.8V hoặc 3.3V mà không cần dịch mức.

Điện áp điều khiển cổng (Gate Drive Voltages)VGH: 11V điển hình. Điều khiển cổng dương để chuyển mạch TFT. VGL: -7V điển hình. Điều khiển cổng âm để tắt hoàn toàn pixel. Được tạo ra bên trong bởi các mạch bơm điện tích.

Điện cực chung (VCOM)Điện áp tham chiếu có thể điều chỉnh. Phạm vi điều chỉnh -2V đến 0V. Hiệu chuẩn tại nhà máy để giảm thiểu nhấp nháy. Có thể điều chỉnh tại hiện trường để tối ưu hóa theo ứng dụng cụ thể.

Tiêu thụ dòng điệnSẽ được đặc tả dựa trên nội dung hiển thị và cài đặt đèn nền. Dòng hoạt động điển hình có sẵn trong thông số kỹ thuật điện chi tiết.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ HỆ THỐNG ĐÈN NỀN ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Cấu hình LEDTổng cộng 36 đèn LED trắng. Kiến trúc chiếu sáng cạnh. Ánh sáng được dẫn qua toàn bộ chiều rộng tấm nền thông qua các màng quang học chính xác. 18 chuỗi điện song song. 2 đèn LED nối tiếp mỗi chuỗi.

Yêu cầu điệnĐiện áp thuận: tối thiểu 11.2V. Tối đa 12.8V. Điểm thiết kế danh định 12V. Dòng thuận: 360 mA điển hình cho độ sáng tối đa. Dòng LED riêng lẻ: 20 mA.

Hiệu suất độ sáng2000 cd/m² điển hình với LCD và CTP trong chồng quang học. Đủ sáng cho môi trường trong nhà và ngoài trời có bóng râm. Có thể đọc được dưới ánh sáng văn phòng và điều kiện ánh sáng ban ngày.

Độ đồng đềuĐộ đồng đều độ sáng tối thiểu 80% trên khu vực hoạt động. Không có điểm nóng nhìn thấy được. Chiếu sáng nhất quán cho vẻ ngoài chuyên nghiệp.

Tuổi thọĐịnh mức tuổi thọ LED 20.000 giờ. Được định nghĩa là khả năng giữ độ sáng 50% khi hoạt động ở 20 mA mỗi LED. Tuổi thọ kéo dài có thể đạt được bằng cách giảm dòng điện và quản lý nhiệt.

Giao diện điều khiển4 × kết nối anode LED. 4 × kết nối cathode LED. Đường dẫn dòng điện phân tán. Giảm tổn thất điện trở. Tương thích làm mờ PWM để điều chỉnh độ sáng.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Quản lý thời gian & Nguồn

Yêu cầu đặt lạiChân RESX đặt lại mức thấp. Độ rộng xung tối thiểu 1 ms. Thời gian khởi tạo 5 ms sau khi nhả. Tải OTP bên trong dữ liệu hiệu chuẩn tại nhà máy. Đảm bảo hoạt động ổn định sau khi hoàn tất đặt lại.

Ngăn chặn hiệu ứng rách hìnhĐầu ra tín hiệu TE. Xung đồng bộ khung. MCU điều phối cập nhật bộ nhớ với làm mới màn hình. Loại bỏ hiện tượng rách hình nhìn thấy được trên nội dung động.

Trình tự bật nguồnYêu cầu áp dụng điện áp theo giai đoạn. Đầu tiên là VDD1/HS_VCC. Tiếp theo là VDD3. Nhả RESX sau khi ổn định. Các làn MIPI ở trạng thái LP11 trong quá trình khởi tạo. Tối thiểu 50 ms trước khi truyền video. Màn hình sẵn sàng sau 120 ms kể từ khi cấp nguồn.

Chế độ ngủNhập lệnh SLPIN. Tắt màn hình. Cảm ứng có thể hoạt động tùy chọn. Giảm tiêu thụ điện năng. Khôi phục nhanh chóng về hoạt động đầy đủ. Lý tưởng cho việc bảo tồn pin giữa các lần tương tác của người dùng.

Trình tự tắt nguồnĐầu tiên là lệnh SLPIN. Dừng video. Tối thiểu 3 khung hình trước khi ngắt nguồn. Tắt VDD3. Tắt VDD1/HS_VCC. Ngăn ngừa ứng suất điện và các hiện tượng hình ảnh bất thường.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Thông số môi trường

Nhiệt độ hoạt động-20°C đến +60°C cho cả chức năng hiển thị và cảm ứng. Có khả năng khởi động nguội. Không yêu cầu ngưng tụ. Tuân thủ đầy đủ thông số kỹ thuật trên phạm vi.

Nhiệt độ lưu trữ-30°C đến +70°C khi không hoạt động. Thời gian bảo quản kéo dài. Linh hoạt trong vận chuyển và kho bãi.

Độ ẩmTối đa 90% RH. Không ngưng tụ. Tương thích với môi trường nhiệt đới.

Khả năng chống sốc nhiệtĐã xác nhận cho 10 chu kỳ. Tiếp xúc -20°C, 30 phút. Chuyển sang +60°C, 30 phút. Kiểm tra trạng thái tĩnh. Không có lỗi cơ học. Không suy giảm hiệu suất.

Hoạt động ở nhiệt độ caoHoạt động liên tục +60°C. Xác nhận 96 giờ. Không bị dính hình. Không bị lệch màu.

Hoạt động ở nhiệt độ thấpHoạt động liên tục -20°C. Xác nhận 96 giờ. Thời gian phản hồi trong thông số kỹ thuật. Chức năng cảm ứng hoạt động.

Lưu trữ ở nhiệt độ caoLưu trữ +70°C. Tiếp xúc 96 giờ. Yêu cầu xác minh chức năng sau kiểm tra.

Lưu trữ ở nhiệt độ thấpLưu trữ -30°C. Tiếp xúc 96 giờ. Không có hư hỏng vật lý. Không có vấn đề về niêm phong.

Lưu trữ độ ẩm50°C ở 90% RH. Tiếp xúc 96 giờ. Không có bọt khí. Không bị bong lớp phân cực. Không có hiệu ứng cầu vồng khung.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Đảm bảo chất lượng

Kiểm tra chức năngKiểm tra điện 100%. Kiểm tra lỗi điểm ảnh. Xác minh tọa độ cảm ứng. Đo độ đồng đều đèn nền.

Xác nhận độ tin cậyChu kỳ nhiệt độ. Sốc cơ học. Khả năng chống rung. Miễn nhiễm ESD. Kiểm tra rơi theo yêu cầu ứng dụng.

Tiêu chí chấp nhậnKhông dung thứ cho các phân đoạn bị thiếu. Không có ngắn mạch điện. Không có phân đoạn không rõ ràng. Không có điều kiện không hiển thị. Không có mẫu hiển thị bất thường. Không rò rỉ tinh thể lỏng. Yêu cầu tính toàn vẹn của niêm phong.

Tuân thủ sản xuấtVật liệu không chì trên toàn bộ sản phẩm. Tuân thủ Chỉ thị RoHS 2011/65/EU. Tuân thủ các hạn chế về chất REACH. Chứng nhận trách nhiệm môi trường.

✦ ═══════════════════════════════════════ ✦

Hướng dẫn tích hợp

Tích hợp cơ khíKhuyến nghị hỗ trợ lắp bốn cạnh. Tránh tải tập trung lên khu vực trung tâm. Duy trì khoảng cách tối thiểu 0.5 mm với các bộ phận dẫn điện. Yêu cầu bảo vệ ESD trong quá trình xử lý.

Quản lý nhiệtYêu cầu thiết kế đường dẫn tản nhiệt LED. Nhiệt độ nối LED tối đa 85°C. Khu vực đồng hoặc lỗ thông nhiệt trong vùng PCB anode LED. Giảm nhiệt độ môi trường cho các vỏ kín.

Thiết kế điệnKhuyến nghị sử dụng các mặt phẳng đất riêng biệt cho kỹ thuật số và analog. Nối đất hình sao tại điểm vào nguồn. Chiều dài đường MIPI khớp nhau trong vòng 5 mm. Trở kháng vi sai 100 Ω. Che chắn cho các ứng dụng nhạy cảm với EMI.

Tích hợp phần mềmYêu cầu trình tự khởi tạo Himax HX8399C. Tài liệu bộ lệnh có sẵn. Khả năng cập nhật firmware bộ điều khiển cảm ứng qua I2C. Thư viện nhận dạng cử chỉ có sẵn từ CST.

Cân nhắc chồng quang họcTùy chỉnh ống kính phủ có sẵn. Tùy chọn lớp phủ AR. Xử lý bề mặt AG. Bộ lọc riêng tư. Các vết cắt và hình dạng tùy chỉnh. Tham khảo nhà máy để biết dịch vụ dán quang học.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Ứng dụng

Thiết bị chẩn đoán cầm tay y tế. Thiết bị đầu cuối theo dõi bệnh nhân. Hệ thống siêu âm di động. Bộ điều khiển quy trình công nghiệp. Máy tính bảng dịch vụ hiện trường. Bảng điều khiển nhà thông minh. Giao diện tự động hóa tòa nhà. Thiết bị đo lường và kiểm tra. Thiết bị đầu cuối điểm bán hàng di động. Thiết bị cầm tay quản lý kho. Bàn phím hệ thống an ninh. Màn hình hậu mãi ô tô. Thiết bị định vị hàng hải. Kiosk ngoài trời có bóng râm. Thiết bị điện tử giáo dục. Nền tảng tạo mẫu và phát triển.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
