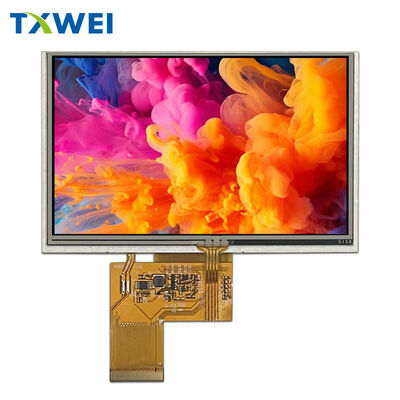

Màn hình điều khiển công nghiệp màn hình LCD 5 inch 800*480 TFT cảm ứng điện trở

MOQ:	Thương lượng
giá bán:	negotiate
tiêu chuẩn đóng gói:	bìa cứng
Thời gian giao hàng:	16 ngày
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Thâm Quyến, Quảng Đông

Hàng hiệu

TXWEI

Chứng nhận

ISO9001 IS014001 IATF16949

Số mô hình

TXW500152N0-RTP

Tài liệu

Làm nổi bật:

Màn hình LCD TFT cảm ứng điện trở 5 inch

Màn hình LCD thiết bị điều khiển công nghiệp

Màn hình TFT 800*480 có bảo hành

Mô tả sản phẩm

TXW500152N0-RTP

5.0" Công nghiệp WVGA TFT LCD + RTP

Độ phân giải 800 x 480 24 bit RGB Resistive Touch Thiết kế thời gian rộng

◆ Tại sao chọn màn hình này?

▸ Hình ảnh WVGA sắc nét

Độ phân giải 800 × RGB × 480 cung cấp hình ảnh sắc nét, sôi động cho giao diện công nghiệp. 16,7M màu sắc thực được hỗ trợ bởi kiến trúc trình điều khiển chip kép ILITEK ILI6122 + ILI5960.135mm pixel pitch đảm bảo khả năng đọc văn bản và độ rõ ràng của biểu tượng ở tầm tay.

▸ Khả năng chạm chống thấm đáng tin cậy

Bảng cảm ứng kháng 4 dây tích hợp (RTP) ️ sự lựa chọn đáng tin cậy cho môi trường công nghiệp. Làm việc hoàn hảo với găng tay, bút stylus hoặc ngón tay trần trụi.Không có vấn đề nhiễu điện dung trong sàn nhà máy có tiếng ồn điện.

▸ 6 giờ Phương pháp xem tối ưu

Được thiết kế cho các thiết bị xem từ dưới, hoàn hảo cho các bảng điều khiển được gắn trên tầm mắt, gian hàng và các hệ thống nhúng nơi người dùng nhìn lên màn hình.

▸ Được chế tạo cho những điều kiện khắc nghiệt

→ Hoạt động:-20°C đến +70°C→ Lưu trữ:-30°C đến +80°C→ Độ ẩm:Đến 90% RH

Trượt 96 giờ lưu trữ nhiệt độ cao (+ 80 ° C), 96 giờ lưu trữ nhiệt độ thấp (-30 ° C) và 50 chu kỳ thử nghiệm sốc nhiệt (-20 ° C ∼ 70 ° C). Màn hình này phát triển mạnh khi màn hình tiêu dùng thất bại.

◆ Thông số kỹ thuật

Trọng tâm màn hình• Loại bảng điều khiển: ma trận hoạt động TFT, thông thường truyền trắng • Độ phân giải: 800 ((H) × 480 ((V) pixel • Độ sâu màu sắc: 16.7M (24-bit RGB) • Phân bố pixel: sọc dọc RGB • Vùng hoạt động: 108.00mm × 64.80mm • Hướng nhìn: 6 giờ • IC lái xe: ILITEK ILI6122 + ILI5960

Hệ thống cảm ứng• Loại: Bảng cảm ứng kháng cự 4 dây (RTP) • Giao diện: Kích thước vị trí tương tự • Khởi động: Dựa trên áp suất (hợp tác với găng tay) • Độ bền: Đánh giá cho hàng triệu lần chạm

Đèn hậu• Loại: Mảng đèn LED màu trắng chiếu sáng • Số lượng đèn LED: 12 chip (6 loạt × 2 song song) • Điện áp phía trước: 17,4V ~ 19,8V • Điện lực phía trước: 40mA điển hình • Độ sáng:240 cd / m2 (thường với LCD + RTP) • Thời gian sử dụng: 30.000 giờ với độ sáng 50%

Giao diện điện• Video: 24-bit song song RGB (R0-R7, G0-G7, B0-B7) • Đồng hồ: DCLK đầu vào đồng hồ pixel • Đồng bộ hóa: HSYNC, VSYNC, DE (chức năng dữ liệu) • Điều khiển: DISP (bộ hiển thị bật/tắt) • Điện: VDD 3.0~3.6V (3.3V điển hình)

Kích thước vật lý• Kích thước mô-đun: 120.70mm × 75.80mm × 2.80mm • Với RTP: 116.80mm × 72.60mm × 4.15mm • Trọng lượng: TBD • FPC: 40-pin, pitch 0.5mm

◆ Đặt pin (40-Pin FPC)

Điện & Đèn hậu1 LEDK ️ Đèn hậu quang () 2 LEDA ️ Đèn hậu quang anode (+) 3 GND ️ Địa hình 4 VDD ️ Nguồn điện logic (3.3V)

RGB Data Bus5~12 R0-R7 ️ Dữ liệu màu đỏ (LSB đến MSB) 13~20 G0-G7 ️ Dữ liệu màu xanh lá cây (LSB đến MSB) 21~28 B0-B7 ️ Dữ liệu màu xanh dương (LSB đến MSB)

Thời gian & Kiểm soát29 GND 30 DCLK Pixel clock 31 DISP Display enable 32 HSYNC Veryontal sync 33 VSYNC Vertical sync 34 DE Data enable 35 NC No connection 36 GND Ground

Chạm (NC trên FPC  RTP liên kết riêng)37 XR ️ chạm phải (NC trên FPC) 38 YD ️ chạm xuống (NC trên FPC) 39 XL ️ chạm trái (NC trên FPC) 40 YU ️ chạm lên (NC trên FPC)

◆ Đặc điểm thời gian

Yêu cầu đồng hồ• Tần số DCLK: 33,3 MHz điển hình (tối đa 50 MHz) • Tái cập: Tỷ lệ khung hình ổn định 60Hz

Thời gian theo chiều ngang• Hiển thị hoạt động: 800 chu kỳ đồng hồ • Tổng thời gian dòng: 1056 điển hình (862 ~ 1200 phạm vi) • Nhịp HSD: 1 ~ 40 giờ • Cửa sau: 46 giờ • Cửa trước: 16 ~ 354 giờ

Thời gian dọc• Hiển thị hoạt động: 480 dòng • Tổng thời gian khung hình: 525 điển hình (510 ~ 650 phạm vi) • VSD Pulse: 1 ~ 20 dòng • Back Porch: 23 dòng • Front Porch: 7 ~ 147 dòng

◆ Các kịch bản ứng dụng
