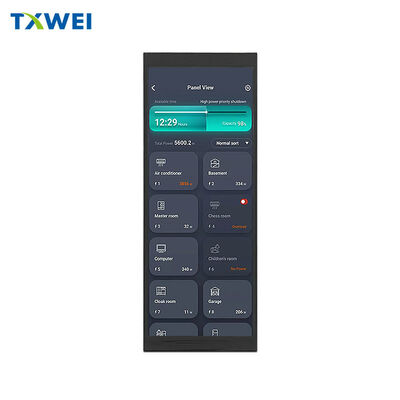

6Màn hình thanh.86 inch 480x1280 độ phân giải RGB giao diện xe điện thiết bị gia dụng thông minh thiết bị nhà bếp màn hình hiển thị LCD

MOQ:	1
giá bán:	Có thể đàm phán
Thời gian giao hàng:	7-16 ngày
Phương thức thanh toán:	L/C,D/A,D/P,T/T
khả năng cung cấp:	10000 CÁI

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

THÂM QUYẾN

Hàng hiệu

TXWEI

Chứng nhận

CE FCC ROHS

Số mô hình

TXW686013B0

Tài liệu

Số pixel:

480*1280

Hướng xem:

Giao diện hiển thị:

Độ sáng:

500 nits

Khu vực hoạt động:

60,19*160,51

Kích thước phác thảo:

66,7*181,2*4,4mm

Nhiệt độ hoạt động:

-20+70

Nhiệt độ bảo quản:

-30+80℃

Số lượng chân:

40PIN

IC hiển thị:

NV3052C

Làm nổi bật:

6Màn hình LCD RGB.86 inch

Màn hình TFT có độ phân giải 480x1280

màn hình LCD nhà thông minh xe hơi

Mô tả sản phẩm

6.86" Hiển thị RGB theo kiểu thanh thẳng đứng

Hiệu quả về chi phí màn hình dải dài cho các thiết bị thông minh và hệ thống lưu trữ năng lượng

Không phải tất cả các ứng dụng đòi hỏi giao diện MIPI tiên tiến hoặc ánh sáng ánh sáng mặt trời.hiển thị đáng tin cậy, tối ưu hóa chi phíTXW686013B0 lấp đầy khoảng trống này hoàn hảo6Màn hình dạng thanh dọc 86 inchcó tính tương thích giao diện song song RGB truyền thống, làm cho nó trở thành con đường nâng cấp lý tưởng cho hàng trắng, hệ thống lưu trữ năng lượng,và thiết bị y tế nơi sự đơn giản của phát triển và kiểm soát chi phí BOM được ưu tiên hơn các thông số kỹ thuật cao cấp.

Với độ phân giải sắc nét 480×1280 trải dài trên một khu vực hoạt động cao 60,19mm x 160,51mm,bảng điều khiển IPS này mang lại giao diện tương tự như điện thoại thông minh thẩm mỹ cho các thiết bị mà không buộc bạn phải thiết kế lại toàn bộ hệ thống nhúng của bạn xung quanh các giao diện chuỗi tốc độ cao phức tạp.

Ưu điểm RGB: Sự đơn giản trong phát triển đáp ứng thiết kế hiện đại

Giao diện RGB 40-Pin thân thiện với Legacy

Trong khi ngành công nghiệp vội vàng hướng tới giao diện MIPI DSI đòi hỏi các bộ điều khiển chuyên dụng và chuyên môn bố trí PCB tốc độ cao, TXW686013B0 duy trìgiao diện song song 40 chân RGB đã được chứng minhĐây không phải là một giới hạn mà là một lợi thế chiến lược cho các ứng dụng cụ thể.

Giao diện RGB kết nối trực tiếp với các bộ vi điều khiển chính thống từ STM32, NXP LPC,và Allwinner series chip mà không yêu cầu giá cả cao MIPI cầu IC hoặc xử lý impedance phù hợp cặp chênh lệchCác thư viện phần mềm hiện tại của bạn cho 8080 hoặc RGB giao thức song song hoạt động ngay lập tức, cắt giảm thời gian phát triển từ vài tháng đến vài tuần.Đối với các thiết bị nhạy cảm về chi phí nơi mà mỗi xu của chi phí BOM quan trọng, loại bỏ chip điều khiển MIPI tiết kiệm cả chi phí thành phần và sự phức tạp của lớp PCB.

Các kết nối 40-pin cung cấp chuyên dụng R, G, B đường dữ liệu cộng với tín hiệu đồng bộ ngang và dọc,cung cấp màu 24-bit không nén cho NV3052C driver IC mà không cần chi phí giao thức của các giao diện nối tiếp.

6.86 inch Vertical Canvas cho thiết bị UI

Độ phân giải 480 × 1280 tạo ra một3:8 tỷ lệ khung hìnhVới chiều rộng 60,19 mm và chiều cao 160,51 mm,khu vực hiển thị hoạt động cung cấp bất động sản dọc đáng kể cho giao diện điều chỉnh tham số trực quan.

Hãy tưởng tượng một chiếc nắp điện thông minh mà một ngón tay trượt dọc theo độ nghiêng nhiệt độ 160 mm, hoặc một bộ biến tần lưu trữ năng lượng hiển thị đường cong sản xuất điện cả ngày mà không cần cuộn ngang.Phân cảnh mô-đun 66.7mm x 181.2mm (chỉ dày 4,4mm) phù hợp thoải mái vào không gian bảng điều khiển hẹp điển hình của cửa tủ lạnh, mặt trước lò và bảng điều khiển máy giặt.

Công nghệ IPS đảm bảo rằng dù người dùng đứng ở độ cao 175 cm hoặc một đứa trẻ vươn lên từ dưới,màn hình duy trì màu sắc và độ tương phản nhất quán quan trọng đối với cảnh báo an toàn và chỉ báo tình trạng trên thiết bị năng lượng.

Lợi ích cụ thể cho ứng dụng

Hệ thống lưu trữ năng lượng và Inverter

Đối với các hệ thống lưu trữ pin dân cư và biến tần năng lượng mặt trời, TXW686013B0 cung cấp sự cân bằng hoàn hảo về mật độ thông tin và khả năng đọc.Độ sáng 500 nitphù hợp với môi trường lắp đặt trong nhàvà các bức tường bên ngoài trong khu vực bóng râm ơi không cần ánh sáng mặt trời cực kỳ dễ đọc nhưng tầm nhìn rõ ràng dưới ánh sáng huỳnh quang là điều cần thiết.

Định dạng dọc tự nhiên chứa các chỉ số mức sạc pin đọc giống như một thước đo nhiên liệu truyền thống, kéo dài từ dưới lên trên trên toàn bộ chiều cao 160,51mm.Hình ảnh động dòng điện thời gian thực (cho thấy năng lượng di chuyển từ tấm pin mặt trời đến pin đến tiêu thụ gia đình) chảy trực quan trong một cột dọc, trong khi giao diện RGB đảm bảo cập nhật hoạt hình trơn tru mà không có các hạn chế băng thông có thể plague màn hình kết nối SPI.

Nhiệt độ hoạt động từ -20 °C đến +70 °C bao gồm thực tế nhiệt của các thiết bị nhà để xe trong khí hậu lạnh và các phòng thiết bị không có điều hòa không khí,trong khi khả năng lưu trữ từ -30 °C đến +80 °C bảo vệ hàng tồn kho trong thời gian hậu cần mùa đông và lưu trữ kho mùa hè.

Thiết bị bếp thông minh

Các máy bơm, lò nướng và tủ lạnh hiện đại đòi hỏi giao diện cảm ứng nhưng phải đối mặt với môi trường khắc nghiệt của hơi nước, mỡ và chu kỳ nhiệt độ.Trong khi mô-đun hiển thị này vận chuyển như một màn hình thuần túy (nhấn tùy chọn / tùy chỉnh), độ dày 4,4mm để lại nhiều không gian cho các bộ phim cảm ứng điện dung bên ngoài hoặc các lớp phủ cảm ứng kháng mà các nhà sản xuất thiết bị thích vì độ bền và cấu trúc chi phí của họ.

Độ sáng 500-nit cắt qua ánh sáng xung quanh nhà bếp và hơi nước mà không có tiêu thụ điện và quản lý nhiệt thách thức của 1000+ nit hiển thị.IC trình điều khiển NV3052C bao gồm điều chỉnh gamma được tối ưu hóa cho nền trắng phổ biến trong UI thiết bị, đảm bảo rằng văn bản công thức và menu điều khiển xuất hiện rõ ràng trên các tấm thủy tinh màu sáng.

Đối với máy giặt, định hướng dọc cho phép giao diện lựa chọn chu kỳ bắt chước bố cục mặt số vật lý mà người dùng quen thuộc,trong khi thêm độ chính xác kỹ thuật số và chỉ số trạng thái kết nối WiFi không phù hợp với các điều khiển cơ học truyền thống.

Thiết bị y tế và chăm sóc sức khỏe

Các thiết bị y tế di động và màn hình bên giường được hưởng lợi từ nhu cầu năng lượng khiêm tốn của màn hình và các chỉ số nhiệt độ công nghiệp đáng tin cậy.Giao diện RGB đơn giản hóa việc tích hợp với các bộ xử lý thiết bị y tế cũ ưu tiên độ tin cậy thời gian thực hơn là phát video tốc độ cao, trong khi đường chéo 6,86 inch cung cấp đủ chiều cao ký tự để các dấu hiệu quan trọng có thể đọc được từ khắp phòng.

Phạm vi hoạt động từ -20 ° C đến +70 ° C phù hợp với sự thay đổi nhiệt độ của xe xe y tế di động di chuyển giữa các phòng bệnh nhân được kiểm soát khí hậu và khu vực khử trùng, trong khi các xe nhỏ gọn 4.Profile 4mm cho phép thiết kế cầm tay ergonomic cho các công cụ chẩn đoán di động.

Thông số kỹ thuật tổng quan

Tên mẫu:TXW686013B0
Hiển thị đường chéo:6.86 inch (174.4mm)
Nghị quyết:480 pixel ngang x 1280 pixel dọc
Tỷ lệ góc nhìn:3:8 định hướng dọc
Công nghệ hiển thị:TFT góc nhìn đầy đủ IPS
Loại giao diện:Giao diện song song RGB, đầu nối 40 chân
Driver IC:NV3052C (điều khiển thời gian tích hợp và điều chỉnh gamma)
Điểm xuất độ sáng:500 nits (cd/m2), thích hợp cho môi trường trong nhà và ngoài trời có bóng

Khu vực hiển thị hoạt động:
Chiều rộng: 60,19 mm
Chiều cao: 160,51 mm

Kích thước mô-đun:
Chiều rộng: 66,7 mm
Chiều cao: 181,2 mm
Độ sâu: 4,4 mm (module hiển thị đơn)

Xếp hạng môi trường:
Phạm vi nhiệt độ hoạt động: -20 độ C đến +70 độ C
Lượng nhiệt độ lưu trữ: -30 độ C đến +80 độ C

Hỗ trợ tích hợp và tùy chỉnh

Chi tiết giao diện điện

Giao diện RGB 40 pin chấp nhận dữ liệu màu 24 bit tiêu chuẩn (8 bit mỗi kênh RGB) với đồng hồ pixel chuyên dụng, đồng bộ ngang và đường đồng bộ dọc.Kiến trúc song song này cho phép kết nối trực tiếp với giao diện bộ nhớ bên ngoài của vi điều khiển (FSMC trên STM32), EBI trên loạt SAM) mà không có chip chuyển đổi giao thức, làm giảm cả số lượng thành phần và điểm thất bại tiềm năng.

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

Chú ý về tích hợp cơ khí

Với chiều rộng 66,7 mm và chiều cao 181,2 mm, mô-đun đòi hỏi không gian khung tối thiểu ≈ khoảng 3,25 mm ở mỗi bên ≈ cho phép thiết kế thiết bị khung hẹp hiện đại.Độ dày 4mm chứa các đơn vị đèn LED tiêu chuẩn trong khi vẫn duy trì thẩm mỹ mỏng phù hợp với các bảng điều khiển gắn phơi.

Đối với các ứng dụng đòi hỏi chức năng cảm ứng,bề mặt hiển thị tương thích với cả sợi phim cảm ứng dung lượng (đối với nhiều cảm ứng) và các lớp cảm ứng kháng (đối với sử dụng bút stylus hoặc găng tay), với bề mặt kính phẳng đảm bảo kết nối quang tối ưu khi kết hợp với các thấu kính bảo vệ.

Tùy chọn tùy chỉnh

Trong khi cấu hình tiêu chuẩn cung cấp độ sáng 500 nit tối ưu hóa cho hiệu quả trong nhà,sửa đổi đèn nền có thể điều chỉnh đầu ra đến 300 nits cho các ứng dụng y tế trong phòng tối hoặc 700 nits cho tầm nhìn bán ngoài trời. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

Lý tưởng cho các nhà phát triển coi trọng sự đơn giản

Nếu đội ngũ kỹ sư của bạn cần cung cấp một giao diện người dùng hiện đại cho một thiết bị nhạy cảm với chi phí mà không cần phải học MIPI protocol stacks, thiết kế lại PCB để bảo mật tín hiệu tốc độ cao,hoặc tích hợp chip cầu đắt tiền, TXW686013B0 cung cấp giải pháp thực tế. Nó thu hẹp khoảng cách giữa các dự án vi điều khiển RGB cũ và các giao diện màn hình cảm ứng dọc hiện đại,cho phép bạn nâng cấp sự hấp dẫn trực quan của sản phẩm trong khi giữ cho kiến trúc nhúng được chứng minh của bạn nguyên vẹn.

Sẵn sàng để hiện đại hóa giao diện thiết bị của bạn mà không phải tái phát minh điện tử của bạn?

Yêu cầu tài liệu kỹ thuật và đơn vị mẫu ngay hôm nay. nhóm ứng dụng của chúng tôi có thể cung cấp sơ đồ tham chiếu cho kết nối giao diện RGB với nền tảng MCU phổ biến bao gồm STM32F4/F7 series,NXP i. MX RT series, và bộ điều khiển Allwinner D1/A133.
