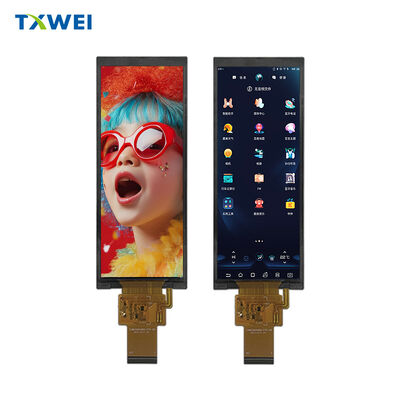

6.2 inch 480*1280 hai bánh xe nhạc cụ dải giao diện MIPI bảng hiển thị dụng cụ y tế màn hình LCD

"Màn hình dài" 6,2 inch này có thể là câu trả lời tốt nhất cho bảng điều khiển của một chiếc xe hai bánh
Khi xe điện đang vật lộn với phạm vi và động cơ, một màn hình tốt đang trở thành một chiến trường mới để phân biệt.

一"Chúng ta hãy nhìn vào sức mạnh cứng trước: nó giải quyết những điểm khó khăn nào?
Hầu hết các màn hình xe trên thị trường chỉ có độ sáng 400-600nits, làm cho việc nhìn thấy tốc độ rõ ràng trong ánh sáng mặt trời giữa trưa rất khó.TXW620009B0 này trực tiếp kéo độ sáng đến 1200nits - tương đương với mức độ độ sáng cao nhất của một iPhone ngoài trời.

Một người quản lý phần cứng thực sự hiểu biết sẽ nhận thấy bộ dữ liệu này:

️480 x 1280 độ phân giải. Màn hình dọc 6,2 inch.

Không phải màn hình cảnh quan 16: 9 truyền thống, nhưng tỷ lệ thanh thẳng đứng 3: 8
Hoàn hảo phù hợp với vị trí lắp đặt trung tâm của xe điện, hình dạng hẹp và dài không cản trở tầm nhìn khi đi xe
Nửa trên dẫn đường, tốc độ trung bình, nửa dưới pin / thiết bị, lớp thông tin rõ ràng

️Nhiệt độ hoạt động: -30 °C ~ + 85 °C

Việc khởi động đầu tiên vào buổi sáng sớm của mùa đông ở phía bắc sẽ không làm cho LCD đóng băng

Phơi nắng giữa trưa phía nam + sưởi ấm bên trong của thiết bị, cảm ứng sẽ không trôi (lưu ý: đây là phiên bản hiển thị thuần túy, cảm ứng cần được trang bị bên ngoài)
Nhiệt độ lưu trữ thậm chí còn tính đến môi trường hậu cần khắc nghiệt -40 °C ~ 90 °C

️Giao diện MIPI 4 Lane

So với giao diện RGB truyền thống, nó tiết kiệm hơn 30% năng lượng, điều này rất quan trọng đối với các sản phẩm như xe hai bánh "đắt tiền trong mỗi inch điện"
Cáp mỏng 40PIN, linh hoạt hơn ở đường cong của tay lái, khả năng chống nhiễu EMC mạnh hơn

二"Kinh trí kỹ thuật ẩn trong các thông số
Làm thế nào để đạt được với độ dày chỉ 4,38mm?
Kích thước bên ngoài là 62,29 × 163,36 × 4,38 mm (trọng lượng), thuộc về tầng siêu mỏng trong số các màn hình 6 inch.
Màn hình xe truyền thống thường có độ dày 6-8mm do sử dụng G + G bên ngoài hoặc cấu trúc khung sắt dày.Sản phẩm này áp dụng thiết kế tích hợp Incell (phiên bản cảm ứng TXW620009B0-CTP), tích hợp lớp cảm ứng vào bên trong bảng hiển thị.

Tầm quan trọng của các nhà thiết kế ID:
Có thể làm cho một vỏ công cụ hợp lý gần hơn với tay cầm
Không gian xếp chồng của toàn bộ máy được giải phóng bởi 2-3mm, để lại không gian có giá trị cho pin hoặc bo mạch chủ
Sau khi nạp, "cảm giác treo" mạnh hơn và nhẹ hơn về mặt trực quan
Logic thiết kế cho khu vực hiển thị 54.43 × 146.65mm
Kích thước của khu vực AA (khu vực hoạt động) này có nghĩa là:
Tỷ lệ màn hình đối với thân máy khoảng 87% (được tính bằng diện tích hiển thị/ diện tích bên ngoài)
Có một cạnh quy trình khoảng 4mm xung quanh, mà không chỉ đảm bảo rằng khu vực BM (khu vực đen) không tràn, nhưng cũng để lại đủ không gian nén bọt cho hệ thống chống nước
Chiều cao 146,65mm hoàn toàn phù hợp với chiều rộng của lòng bàn tay của người lớn, cho phép ngón cái chạm vào một cách tự nhiên vào nửa dưới của màn hình khi cầm tay cầm bằng một tay

三Nó không phải là màn hình phổ quát, nhưng nó có thể chụp chính xác ba kịch bản khác nhau

▶ Bảng công cụ thông minh cho xe hai bánh (kịch bản chính)
Bảng điều khiển của xe điện 48V/72V đang được nâng cấp từ "điểm chỉ pin" thành "màn hình thông minh đầy màu sắc".Độ sáng cao 1200nits của màn hình này giải quyết vấn đề của tầm nhìn bên ngoài, tỷ lệ màn hình dọc giải quyết vấn đề không gian cầm tay hạn chế, và tiêu thụ điện thấp MIPI giải quyết vấn đề lo lắng về thời lượng pin.
Quan trọng hơn, giá chỉ là ¥ 53 bao gồm thuế cho một lô 3K, rẻ hơn 60% so với màn hình tiêu chuẩn xe hơi nhập khẩu và không đắt hơn nhiều so với màn hình tiêu dùng,nhưng hiệu suất và độ tin cậy của nó là tiêu chuẩn xe.

▶ Thiết bị y tế di động
Đối với siêu âm cầm tay và màn hình di động, 6,2 inch là sự cân bằng vàng giữa "muốn nhìn thấy hình ảnh rõ ràng" và "không muốn nó quá nặng".38mm có nghĩa là toàn bộ máy có thể đạt được trong vòng 2cm, và độ sáng 1200nits cho phép các bác sĩ nhìn thấy hình dạng sóng rõ ràng ngay cả trong các tình huống khẩn cấp ngoài trời hoặc ánh sáng xe cứu thương mạnh.

▶ Màn hình điều khiển trung tâm máy móc nông nghiệp / xây dựng
Môi trường làm việc của máy kéo và máy thu hoạch là rung động cao, bụi cao và sự khác biệt nhiệt độ rộng.-30 °C khởi động lạnh đảm bảo sử dụng bình thường trong mùa đông ở Đông Bắc Trung Quốc, và sự ổn định của giao diện MIPI vượt xa so với chân RGB dễ bị tháo rời.

四Ước nghị lựa chọn: với cảm ứng hoặc hiển thị hoàn toàn?
Hiện tại có hai phiên bản của mô hình này:
TXW620009B0: Phiên bản hiển thị thuần túy (bản tài liệu này), yêu cầu tiếp xúc bên ngoài với bảng điều khiển hoặc các nút vật lý
TXW620009B0-CTP: Phiên bản tích hợp cảm ứng Incell (tổng độ dày 5,68mm)

Nếu bạn chọn phiên bản hiển thị hoàn toàn:
Dự án có một sơ đồ nút vật lý mà không yêu cầu điều khiển cảm ứng

Nhu cầu cho siêu mỏng (4.38mm so với 5.68mm)
Tôi muốn tùy chỉnh giải pháp cảm ứng của chính mình (chẳng hạn như một IC cảm ứng đặc biệt hỗ trợ tay / găng tay ướt)

Nếu bạn chọn phiên bản cảm ứng:
Tôi muốn tạo ra một UI cảm ứng đầy đủ và theo đuổi thẩm mỹ tích hợp
Tôi không muốn đối phó với vấn đề của phù hợp dung nạp giữa màn hình cảm ứng và hiển thị
