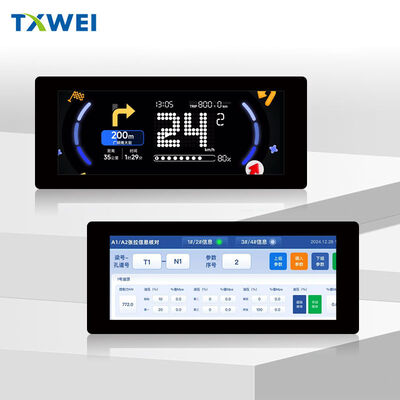

6.2inch 480 * 1280 giao diện MIPI TFT cảm ứng hai bánh màn hình thiết bị mô-đun lắp ráp màn hình INCELL

TXW620009B0 - Phân tích chi tiết về sản phẩm CTP

1, Đây không phải là một màn hình 6 inch bình thường, nhưng một khe cắm thẻ chính xác cho "bảng hình thanh dọc màn hình đo xe"

Hầu hết các màn hình 6,2 inch trên thị trường là cảnh quan (16:9), trong khi 480 × 1280 này có tỷ lệ sọc dọc là 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, trong khi màn hình thanh dọc có thể được nhúng hoàn hảo ở trung tâm tay lái, giữ lại khu vực hiển thị thông tin điều hướng mà không ảnh hưởng đến tầm nhìn lái xe.

Độ sáng 1200nits không phải là một vấn đề lớn trong lĩnh vực điện thoại di động, nhưng nó là một tiêu chuẩn xe nhập cảnh trong lĩnh vực thiết bị xe hơi (so sánh:Độ sáng ngoài trời của iPhone là khoảng 1000-1200 nits)Điều này có nghĩa là dưới ánh sáng mặt trời trực tiếp vào buổi trưa, người lái xe vẫn có thể nhìn thấy tốc độ và mức pin rõ ràng, thay vì biến thành một "bảng đen" như màn hình thông thường.

2Giá trị của cấu trúc In Cell bị đánh giá thấp.

Bảng tham số chỉ chứa từ "Incell", nhưng điều này liên quan đến hai quyết định kỹ thuật:
Kiểm soát độ dày: Tổng độ dày là 5,68mm, bao gồm lớp cảm ứng.có nghĩa là thiết kế ID tổng thể của máy có thể là tích cực hơn - chẳng hạn như làm cho một nắp công cụ hợp lý gần với tay cầm, thay vì các khối nhô ra.

Trải nghiệm cảm ứng: In Cell tích hợp các cảm biến cảm ứng vào bảng điều khiển LCD, cải thiện đáng kể độ nhạy cảm của cảm ứng ướt và bàn tay so với cảm ứng bên ngoài.Điều này là rất cần thiết để đi xe vào những ngày mưa hoặc hoạt động với găng tay xe máyNếu bạn đã sử dụng một bảng điều khiển xe điện thông thường, bạn nên biết nỗi đau của không thể chạm vào nó với tay ướt.

3Tác động chi phí của giao diện MIPI 4 Lane

Sử dụng MIPI thay vì RGB cho thấy rằng driver IC JD9265T hỗ trợ truyền hàng loạt tốc độ cao.
Sự tương thích điện từ EMC tốt hơn: Có các nguồn nhiễu lớn như động cơ và bộ điều khiển bên trong xe hai bánh,và tín hiệu chênh lệch của MIPI là chống nhiễu hơn so với RGB song

Mức độ mỏng của dây: 40PIN tiết kiệm không gian so với RGB 50+PIN và linh hoạt hơn khi đi qua các đường cong tay cầm
Giảm tiêu thụ năng lượng: Đối với các thiết bị chạy bằng pin như xe hai bánh, mỗi 10mA giảm điện dự phòng là một điểm bán hàng

4, Kỹ thuật độ tin cậy đằng sau các thông số nhiệt độ

-30 °C~+85 °C không được viết ngẫu nhiên. -30 °C có nghĩa là khởi động đầu tiên vào buổi sáng mùa đông ở Heilongjiang sẽ không đóng băng màn hình LCD hoặc phản ứng chậm;+85 °C có nghĩa là sẽ không có rò rỉ chất lỏng hoặc di chuyển cảm ứng do tiếp xúc với ánh nắng mặt trời vào buổi trưa ở Hainan và tự làm nóng thiết bị (có thể đạt 90 °C bên trong hộp).

Chú ý đặc biệt đến nhiệt độ lưu trữ -40 °C ~ 90 °C, rộng hơn nhiệt độ hoạt động.Điều này xem xét các kịch bản vận chuyển - từ hậu cần chuỗi lạnh tại các nhà máy ở Thâm Quyến đến kho ở Đông Bắc Trung Quốc, hoặc vận chuyển ánh sáng mặt trời trực tiếp trong thùng chứa trong mùa hè, nơi thiết bị có thể chịu được nhiệt độ cực đoan hơn khi không được bật.Đây là sự khác biệt thiết yếu giữa loại ô tô và loại tiêu dùng.

5, Các lời nhắc nhở quan trọng cho thiết kế cấu trúc (Đối với các kỹ sư ID)

Có khoảng cách 10mm giữa kích thước bên ngoài 62,29 × 163,36mm và kích thước cảm ứng 72,43 × 176,65mm. Điều này cho thấy rằng:
Có một vòng tròn của khu vực BM (bìa đen) bên ngoài khu vực LCD AA (54,43 × 146,65mm)

Lớp cảm ứng là một vòng tròn lớn hơn màn hình hiển thị và có thể bao gồm các khu vực nút cảm ứng hoặc chỉ đơn giản là phép lắp ráp
Khi thiết kế vỏ, cần lưu ý rằng lỗ cửa sổ phải lớn hơn ít nhất 1,5 mm so với một bên của khu vực AA (để ngăn ngừa độ khoan dung gây ra các cạnh màu trắng),nhưng vùng tác dụng cảm ứng có thể mở rộng đến cạnh của vỏ cho một hiệu ứng "không biên giới"

Hướng độ dày: Cơ thể màn hình LCD là 4,38mm, và tổng độ dày của bảng điều khiển cảm ứng là 5,68mm, cho thấy chiều cao xếp chồng của bảng điều khiển cảm ứng + FPC + cấu trúc đèn nền chỉ là 1,3mm,thuộc về thiết kế siêu mỏngNhưng xin lưu ý liệu 5,68mm này có bao gồm nền bọt / keo không? Nếu một cấu trúc chống nước được xây dựng, một không gian đệm bổ sung 0,3-0,5mm cần phải được dành riêng.

6, Các đề xuất cho các cuộc tấn công chính xác trong các kịch bản ứng dụng

Bảng điều khiển hai bánh: Không chỉ hiển thị tốc độ đơn giản. Sử dụng mặt dài của 1280 để tạo ra một giao diện người dùng phân đoạn - điều hướng nửa trên (bảng hiển thị bản đồ đơn giản hóa), tốc độ giữa và điều khiển nhạc nửa dưới.Độ sáng 1200nits hỗ trợ điều chỉnh cảm biến ánh sáng tự động ( độ sáng tối đa trong ngày, tự động giảm xuống dưới 200nits vào ban đêm để ngăn ngừa chói lọi).

Điều khiển trung tâm máy móc nông nghiệp: Máy móc nông nghiệp có rung động và bụi cao.Đề nghị khách hàng thêm bộ phim chống chói AG (sự sáng cao mà không làm suy yếu bộ phim) và khung đệmGiao diện cảm ứng I2C có thể hỗ trợ thiết kế dư thừa của các nút vật lý (trong trường hợp lỗi cảm ứng, bus I2C có thể được kết nối với bàn phím vật lý).

Thiết bị y tế: Kích thước này phù hợp với siêu âm di động hoặc các thiết bị giám sát.và thiết kế bảo vệ của giao diện MIPI đòi hỏi sự chú ý thêmKhả năng khởi động ở nhiệt độ thấp 30 °C phù hợp cho các tình huống khẩn cấp ngoài trời.
