Màn hình LCD 4,5 inch 1920 * 1080 độ phân giải cao giao diện mipi cảnh quan ngoài trời màn hình hiển thị dụng cụ ngoài trời Màn hình LCD

Tổng quan

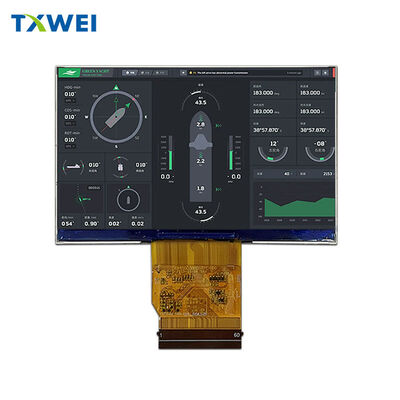

• Loại sản phẩm: Mô-đun LCD TFT tiêu chuẩn 4.45" (1920×RGB×1080 Điểm)
• Cấu trúc: Tấm TFT + IC Driver EK79303 + FPC + Đèn nền LED trắng
• Giao diện: MIPI 4 làn
• Tuân thủ môi trường: Không chứa chì, được chứng nhận RoHS
• Hướng xem: Mọi góc (khả năng hiển thị rõ ràng 360°)
• Hỗ trợ màu: 16.7M màu (có thể cấu hình bằng phần mềm)

Kích thước & Khối lượng chính

• Kích thước mô-đun: 103.50 (R) × 65.30 (C) × 2.50 (D) mm (dung sai ±0.20mm trừ khi có quy định khác)
• Vùng hoạt động: 98.50 (C) × 55.40 (R) mm
• Bước điểm ảnh: 0.0513 (C) × 0.0513 (R) mm
• Sắp xếp điểm ảnh: Sọc dọc RGB
• Khối lượng xấp xỉ: TBD (Sẽ được xác định)
• Thông số kỹ thuật FPC: Độ dày FPC + PI = 0.30±0.03mm (giao hàng chưa gấp)

Nguồn & Đèn nền

Nguồn điện

• Điện áp lõi (VCC): 3.0-3.3V (điển hình 3.3V)
• Điện áp tương tự (VSP): 4.8-6.0V (điển hình 5.8V)
• Điện áp tương tự (VSN): -6.0 đến -4.8V (điển hình -5.8V)

Hệ thống đèn nền

• Loại: Chiếu sáng cạnh với 18 đèn LED trắng
• Điện áp thuận (VF): 16.8-19.2V
• Dòng điện thuận (IF): Điển hình 60mA
• Độ sáng tối thiểu: 1500 cd/m² (trung bình 9 điểm)
• Độ đồng đều độ sáng: Tối thiểu 80%
• Tuổi thọ LED: 30.000 giờ (độ sáng giảm xuống 50% ở 20mA/LED; giảm nếu dòng điện >25mA/LED)

 Chức năng chân chính (Đơn giản hóa)

• Nguồn/Đất: VCC 3.3V (Chân 4,5) | Nhiều chân GND để hoạt động ổn định
• Tín hiệu điều khiển: STBYB (Chân 7, chế độ chờ: Cao=bình thường, Thấp=tiết kiệm điện) | RESET (Chân 8, đầu vào đặt lại) | U/D (Chân 11, hướng quét dọc) | R/L (Chân 12, hướng quét ngang)
• Giao tiếp SPI: SPI-CS (Chân 14) | SPI-SCL (Chân 23) | SPI-SDAI (Chân 24) | SPI-SDAO (Chân 25) | ROM (Chân 26, điều khiển tự nạp lại MTP)
• Dữ liệu/Đồng hồ: D0P/D0N đến D3P/D3N (dữ liệu vi sai) | CLKP/CLKN (đồng hồ vi sai)
• Nguồn đèn nền: LEDA (Chân 60, cực dương) | LEDK (Chân 59, cực âm)
• Không kết nối: Nhiều chân NC (không sử dụng)

 Hiệu suất quang học

• Tỷ lệ tương phản: 1000 (tối thiểu) - 1500 (điển hình) (đo ở góc nhìn 0°)
• Độ truyền sáng: 6.4-7.5% (bộ phân cực truyền sáng cao, không có APF & Haze)
• Gam màu: 70% NTSC (C-Light)
• Thời gian phản hồi: 45ms (Tr+Tf, góc 25°C/0°)
• Góc nhìn: Ngang/dọc 70° (tối thiểu) - 80° (điển hình) (CR>10)
• Sắc độ (CIE1931): Đỏ (x:0.587-0.647, y:0.291-0.351) | Xanh lục (x:0.290-0.350, y:0.491-0.551) | Xanh lam (x:0.113-0.173, y:0.089-0.149) | Trắng (x:0.277-0.337, y:0.292-0.352)

 Môi trường & Độ tin cậy

• Nhiệt độ hoạt động/lưu trữ: -30°C đến +85°C
• Độ ẩm tối đa: 90% RH (không ngưng tụ)
• Các bài kiểm tra đã vượt qua: Lưu trữ/vận hành nhiệt độ cao/thấp (85°C/-30°C, 96 giờ) | Nhiệt độ cao/độ ẩm (60°C/90%RH, 96 giờ) | Sốc nhiệt (-30°C↔85°C, 10 chu kỳ)
• Tiêu chí chấp nhận: Không có khuyết tật chức năng, phân đoạn bị thiếu, rò rỉ, bong bóng hoặc các bộ phận lỏng lẻo

 Lưu ý quan trọng

• Đề xuất cửa sổ TP: Kích thước một mặt lớn hơn 0.3-0.5mm so với vùng hoạt động LCM
• Thông số quan trọng: Được đánh dấu bằng "*" trong thông số kỹ thuật gốc; Tham số tham chiếu trong "()", tham số CPK trong "[]"
• Phương pháp đóng gói: TBD (liên hệ với nhà cung cấp để biết chi tiết mới nhất)
