| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 7-16 ngày |
| Phương thức thanh toán: | L/C,D/A,D/P,T/T |
| khả năng cung cấp: | 10000pcs |

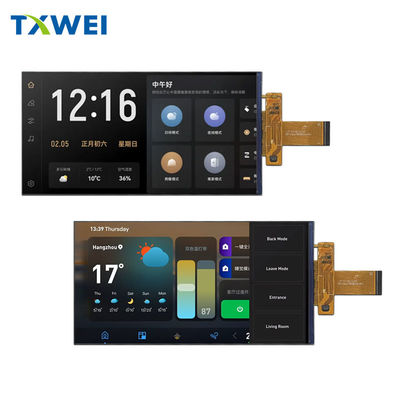

TXW700185B0 Thông tin tổng quan về tham số chính
Chiều chéo của màn hình là 6,9 inch và hình dạng tổng thể của mô-đun rộng 80,21 mm, cao 162,34 mm và dày 2,22 mm;
Khu vực hiển thị hiệu quả là 78,02 mm × 156,04 mm, tương ứng với 720 pixel ngang và 1440 pixel dọc.
Mỗi pixel theo chiều ngang được chia thành ba sub pixel: màu đỏ, xanh lá cây và xanh dương.
Pixel là 720 × 3 × 1440. khoảng cách pixel là 0.10836 mm × 0.10836 mm, và sự sắp xếp pixel là một cổ điển
Dải thẳng đứng RGB.
Chế độ LCD thường là loại truyền tải màu đen, được điều khiển bởi ma trận hoạt động TFT; lên, xuống, trái, và hướng phải tất cả có thể
đạt được góc nhìn 85 °, và tỷ lệ tương phản lớn hơn 1000: 1 ở góc nhìn tích cực.
sử dụng Sitronix GC9703C, với giao diện MIPI DSI 4 làn, và hỗ trợ tối đa 16,7 M lựa chọn màu sắc phần mềm màu sắc.
Phần chiếu sáng phía sau sử dụng 16 đèn LED màu trắng với cấu trúc ánh sáng cạnh; Một đèn LED duy nhất có điện áp phía trước 22,4 V đến 26,4 V
với dòng điện 40 mA, với độ sáng tổng thể điển hình là 300 cd/m2 và độ sáng tối thiểu được đảm bảo là 250 cd/m2.
Sự đồng nhất độ sáng là ≥ 75%, và đèn LED có tuổi thọ 30000 giờ (kết thúc ở 20 mA và giảm độ sáng 50%).
Nguồn cung cấp điện DC được chia thành hai kênh: VCI cung cấp analog và DC-DC, với một phạm vi điện áp từ 2,8 V đến 3,3 V, thường
3.3 V; IOVCC cung cấp I / O kỹ thuật số, với cả 1.8 V đến 3.3 V có sẵn, thường là 3.3 V. Mô-đun hoạt động ở nhiệt độ
từ -20 °C đến +70 °C, với nhiệt độ lưu trữ từ -30 °C đến +80 °C và độ ẩm tương đối tối đa 90% RH.
Mức độ thấp của chân thiết lập lại là hiệu quả, với chiều rộng xung tối thiểu là 10 μs. Sau khi RESET được giải phóng, phải mất 15 ms để gửi lệnh.
Nếu thiết lập lại từ chế độ Sleep Out, lệnh Sleep Out không thể được gửi trong vòng 120 ms.
0% -100% điều chỉnh độ sáng không bước. tổng chiều dài của FPC là 44,57 mm, vùng ngón tay vàng là 14,5 mm, khoảng cách
giữa 30 chân là 0,5 mm, độ dày tăng cường thép cuối là 0,1 mm và bán kính uốn cong có thể được uốn lặp đi lặp lại 10 lần
không bị gãy trong vòng 2 mm.
Trọng lượng của toàn bộ máy phải được đo và thông báo.
cửa sổ phải lớn hơn 0,3 mm đến 0,5 mm so với khu vực hiệu quả của mô-đun để đảm bảo một biên phù hợp đầy đủ.
với các yêu cầu không chì của RoHS.
TXW700185B0, với khung hẹp 6,9 inch, góc nhìn đầy đủ, độ sáng cao, phạm vi nhiệt độ rộng, và giao diện tốc độ cao MIPI,
đã được thiết kế và nhập khẩu rộng rãi trong các kịch bản sau:
Trong buồng lái thông minh của xe: màn hình thông tin điều khiển trung tâm, màn hình giải trí hành khách, màn hình dựa đầu phía sau, 360 °
Trạm nhìn xung quanh.
¢ Đi bộ hai bánh / ba bánh: bảng điều khiển xe máy điện cao cấp, điều khiển trung tâm xe máy năng lượng mới, chia sẻ
màn hình điều hướng xe đạp điện.
- Máy cầm tay công nghiệp: Bộ thu thập dữ liệu PDA, máy quét mã vạch, máy chụp nhiệt hồng ngoại, máy tính bảng chống nổ công nghiệp.
¢ Các thiết bị điện tử y tế: siêu âm di động, thiết bị giám sát các dấu hiệu quan trọng, máy bơm truyền, thiết bị điều trị nha khoa / mắt
cửa sổ hiển thị.
- Kiểm tra và đo lường: máy dao động, máy phân tích phổ, máy phân tích logic, bảng điều khiển giám sát chất lượng điện.
Sử dụng thương mại ngoài trời: màn hình tương tác cho tủ giao hàng nhanh, máy tiếp nhiên liệu tự phục vụ, máy hướng dẫn cảnh quan,
thông minhĐài phân loại rác.
Đồ điện tử tàu biển: thiết bị điều hướng trên tàu GMDSS, máy dò cá sonar, màn hình hiển thị radar thứ cấp, bảng điều khiển thông minh trên du thuyền.
¢ Nông nghiệp thông minh: điều khiển trung tâm máy kéo không người lái, máy gieo hạt chính xác, trạm mặt đất máy bay không người lái nông nghiệp, nhà kính
thiết bị giám sát môi trường.
¢ Tình huống khẩn cấp an ninh: thiết bị thực thi pháp luật của cảnh sát, mũ bảo hiểm chụp nhiệt hỏa hoạn, thiết bị định vị nhân viên mìn,
thiết bị cầm tay liên lạc khẩn cấp.
- Củng cố quân sự: đầu cuối dữ liệu chiến thuật cá nhân, màn hình điều khiển bắn súng, máy tính bảng khẩn cấp y tế chiến trường,
Đơn vị điều khiển mặt đất máy bay không người lái di động.
TXW700185B0 có phạm vi nhiệt độ rộng, tuổi thọ dài, độ sáng cao và góc nhìn đầy đủ, làm cho nó trở thành lựa chọn tốt nhất
giải pháp cho các kỹ sư nâng cao trải nghiệm hiển thị của họ bằng cách duy trì hình ảnh rõ ràng ngay cả trong môi trường khắc nghiệt.
Mô-đun TFT 7 inch, mô-đun LCD 720 × 1440, màn hình hiển thị MIPI DSI, toàn cảnh TFTLCD, màn hình LCD độ sáng cao 300nit,
Mô-đun TFT công nghiệp, giá màn hình LCD 7 inch, GC9703C driver IC, mô-đun LCD nhiệt độ rộng -20 ~ 70 °C,
RoHS không chì LCD, màn hình hiển thị siêu mỏng 2,2mm, 30pin linh hoạt cáp LCD, thiết bị cụ thể màn hình LCD,
màn hình hiển thị điều hướng xe hơi, mô-đun LCD TFT y tế
