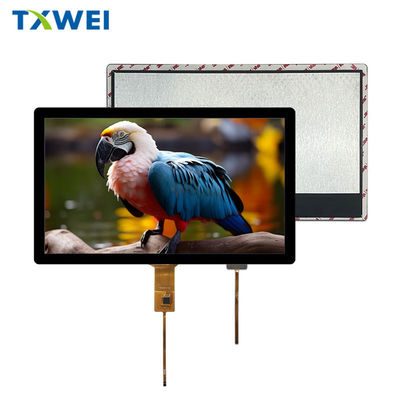

13.3 inch 1920 * 1080 độ phân giải IPS TFT LCD Capacitive Touch Panel với màn hình cảm ứng giao diện EDP

Mô-đun Màn hình LCD Cảm ứng TXW133008B0-CTP của Công ty TNHH Công nghệ Thâm Quyến Tianxianwei:

Sự Tích hợp Hoàn hảo của Hiệu suất Cao và Độ tin cậy Cao,Mô-đun LCD TXW133008B0-CTP từ Công ty TNHH Công nghệ Thâm Quyến Tianxianwei, một mô-đun TFT LCD+CTP 13,3 inch, đã trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp, thương mại và y tế nhờ độ phân giải cao, quy trình không chì, màn hình cảm ứng điện dung và dải nhiệt độ làm việc rộng.Mô-đun này áp dụng công nghệ không chì, đáp ứng các yêu cầu về môi trường và phù hợp với các sản phẩm điện tử xanh. Độ phân giải hiển thị của nó là 1920 × RGB × 1080 Điểm ảnh, cung cấp chất lượng hình ảnh rõ ràng và tinh tế, có thể trình bày hoàn hảo các đồ họa phức tạp hoặc video độ nét cao. Màn hình cảm ứng điện dung áp dụng cấu trúc G+G và được trang bị IC điều khiển GT9271 để đảm bảo phản hồi cảm ứng nhạy và chính xác, mang đến cho người dùng trải nghiệm tương tác mượt mà.

Phạm vi nhiệt độ làm việc là 0 ℃ đến +50 ℃ và phạm vi nhiệt độ bảo quản là -20 ℃ đến +60 ℃, có thể thích ứng với các điều kiện môi trường khác nhau và đảm bảo hoạt động ổn định lâu dài. Sử dụng nguồn đèn nền LED trắng với độ sáng lên đến 280 cd/m ², tỷ lệ tương phản lên đến 1000:1 và thời gian phản hồi 25ms, nó cung cấp hiệu ứng hiển thị tuyệt vời và có thể duy trì độ rõ nét mà không bị bóng mờ ngay cả trong các hình ảnh động.

Về giao diện, mô-đun sử dụng giao diện EDP 2 làn để đảm bảo truyền dữ liệu tốc độ cao và ổn định, hiện thực hóa việc truyền và hiển thị các tín hiệu hình ảnh chất lượng cao. Điện áp nguồn I/O dao động từ 2.5V đến 3.3V, với điện áp nguồn chính điển hình là 2.8V. Mức tiêu thụ dòng điện và tản điện có các thông số rõ ràng trong các chế độ khác nhau, cung cấp cơ sở cho việc thiết kế nguồn điện.

Kích thước bên ngoài của mô-đun là 305.20mm (W) × 178.10mm (H) × 2.60mm (T), với trọng lượng chỉ 730g, giúp dễ dàng tích hợp và lắp đặt, đồng thời phù hợp với các ứng dụng có không gian hạn chế. Kích thước của màn hình cảm ứng điện dung là 319.74mm (W) × 191.22mm (H) × 5.50mm (T), duy trì độ nhỏ gọn tốt trong khi vẫn duy trì đầy đủ chức năng. Mô-đun được trang bị 30 chân, bao gồm các tín hiệu điều khiển hiển thị, tín hiệu nguồn, tín hiệu nối đất, v.v. Chức năng của từng chân được nêu rõ để đảm bảo độ tin cậy và khả năng tương thích của kết nối.

Thiết kế mạch bên trong đã được tối ưu hóa cẩn thận, với các mô tả chi tiết về mạch đầu ra của tín hiệu HPD, cũng như các mạch đầu vào của BLUEUNABLE và BLUEPUNGEDIM, cung cấp cho các nhà phát triển các chi tiết thiết kế phong phú và tạo điều kiện cho việc hiểu sâu hơn về nguyên tắc hoạt động bên trong của mô-đun.

Mô-đun này đã thể hiện độ tin cậy tuyệt vời, vượt qua nhiều bài kiểm tra như lưu trữ nhiệt độ cao, lưu trữ nhiệt độ thấp, hoạt động nhiệt độ cao, hoạt động nhiệt độ thấp và lưu trữ nhiệt độ cao và độ ẩm cao, chứng minh khả năng thích ứng và ổn định môi trường vượt trội của nó, đảm bảo hoạt động ổn định lâu dài trong các môi trường phức tạp khác nhau. Các dự án thử nghiệm này bao gồm các điều kiện môi trường khắc nghiệt khác nhau, đánh giá toàn diện hiệu suất và chất lượng của các mô-đun và cung cấp cho khách hàng các sản phẩm đáng tin cậy.
Tóm lại, mô-đun hiển thị LCD TXW133008B0-CTP đã trở thành một sản phẩm cạnh tranh trên thị trường với hiệu suất cao, độ tin cậy cao và các chức năng phong phú, đáp ứng các yêu cầu nghiêm ngặt của các thiết bị điện tử hiện đại đối với các mô-đun hiển thị.

CHÂN LCMMô tả:

Mô-đun hiển thị LCD TXW133008B0-CTP 13,3 inch này là một hiện vật hiển thị được thiết kế riêng cho nhiều ngành công nghiệp khác nhau. Dưới đây là những ưu điểm ứng dụng của nó trong các ngành khác nhau:

thiết bị y tế
Ví dụ ứng dụng: Trên màn hình y tế, độ phân giải cao của nó có thể hiển thị chính xác dữ liệu dấu hiệu sinh tồn quan trọng như điện tâm đồ và độ bão hòa oxy trong máu của bệnh nhân, đảm bảo rằng nhân viên y tế có thể đọc thông tin chính xác và đưa ra chẩn đoán kịp thời.
Ưu điểm: Biểu hiện màu sắc chính xác, có thể trình bày hình ảnh y tế rõ ràng, hỗ trợ bác sĩ chẩn đoán; Khả năng chống nhiễu mạnh đảm bảo hoạt động ổn định trong môi trường y tế phức tạp.
kiểm soát công nghiệp
Ví dụ ứng dụng: Trong dây chuyền sản xuất tự động hóa công nghiệp, nó được sử dụng để điều khiển màn hình hiển thị bảng điều khiển, có thể hiển thị trạng thái hoạt động theo thời gian thực, cài đặt thông số, v.v. của dây chuyền sản xuất.
Ưu điểm: Độ sáng và độ tương phản cao, đảm bảo khả năng hiển thị rõ ràng ngay cả trong môi trường ánh sáng mạnh trong xưởng; Phạm vi nhiệt độ làm việc rộng, thích ứng với sự thay đổi nhiệt độ trong môi trường công nghiệp; Độ tin cậy cao, giảm thời gian ngừng hoạt động của thiết bị.
hiển thị thương mại
Ví dụ ứng dụng: Trong biển báo kỹ thuật số hoặc màn hình hiển thị tương tác trong trung tâm mua sắm, thu hút sự chú ý của khách hàng bằng hiệu ứng hiển thị có độ phân giải cao và màu sắc tươi sáng, hiển thị thông tin sản phẩm hoặc các hoạt động khuyến mãi.
Ưu điểm: Độ phân giải cao và màu sắc sống động, thu hút sự chú ý của khách hàng và nâng cao hiệu quả quảng cáo; Chức năng màn hình cảm ứng cung cấp trải nghiệm tương tác và tăng cường sự tương tác của người dùng.
hệ thống giám sát
Ví dụ ứng dụng: Trong trung tâm giám sát an ninh, nó được sử dụng để hiển thị hình ảnh từ camera giám sát. Độ phân giải cao và độ tương phản cao của nó giúp xác định rõ các chi tiết trong khu vực giám sát.
Ưu điểm: Độ phân giải và độ tương phản cao, giúp xác định rõ các chi tiết trong cảnh quay giám sát; Độ sáng cao đảm bảo khả năng hiển thị rõ ràng ngay cả trong môi trường sáng trong trung tâm giám sát.
thiết bị giáo dục
Ví dụ ứng dụng: Cung cấp nội dung giảng dạy rõ ràng cho giáo viên và học sinh trên bảng trắng điện tử hoặc máy giảng dạy tất cả trong một, chẳng hạn như bài giảng, video, v.v.
Ưu điểm: Kích thước màn hình lớn, phù hợp với môi trường lớp học, cho phép học sinh ở hàng sau nhìn rõ nội dung giảng dạy; Chức năng màn hình cảm ứng, thuận tiện cho sự tương tác và vận hành của giáo viên và học sinh.
