Màn hình LCD 4.5'' màu 1920*1080, Bảng điều khiển cảm ứng điện dung giao diện LVDS

MOQ:	Negotiate
giá bán:	Negotiate
tiêu chuẩn đóng gói:	Cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW450036B0-LA

Tài liệu

Điện áp đèn nền:

16,8-19,2V

Lcm pin n đếm:

60pin

Kích thước:

4.45inch

Khoảng cách pixel (W*H):

0,0513*0,0513

Số điểm ảnh:

1920*3RGB(H)X1080(V)

Giao diện LCM:

Giao diện 8 bit LVDS

Khu vực hoạt động:

98,5(Cao) * 55,4(Dài)

Làm nổi bật:

Màn hình cảm ứng điện dung LCD 4.5''

Màn hình LCD 1920*1080

Màn hình LCD giao diện LVDS

Mô tả sản phẩm

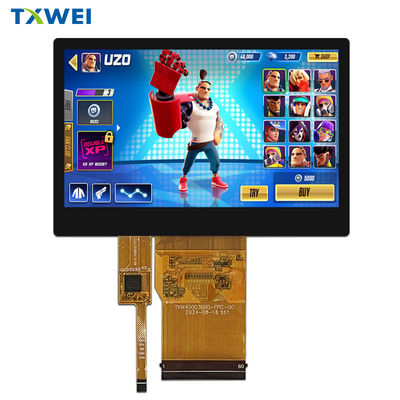

TXW450036B0-LA: Màn hình cảm ứng độ phân giải cao 4,45 inch, có khả năng thể hiện các ứng dụng đa cảnh

TXW450036B0-LA có độ phân giải Full HD 1920 × 1080, được kết hợp với tỷ lệ màn hình 16: 9, thể hiện trải nghiệm trực quan tinh tế và nhập vai. Dưới điện áp đèn nền 16,8-19,2V, 18 đèn LED cung cấp độ sáng cao 800nits, không sợ ánh sáng mạnh và vẫn rõ ràng. Gam màu cao 72% của nó làm cho màu sắc sống động và thực tế hơn, trình bày chính xác cả đồ họa trò chơi và hình ảnh chuyên nghiệp.
Việc áp dụng công nghệ hoàn toàn của IPS để đạt được hiển thị rõ ràng theo mọi hướng, kết hợp với cấu trúc cảm ứng G+FF và chip cảm ứng ST1633I, độ nhạy cao và phản ứng nhanh, hỗ trợ giao diện IIC, đơn giản và hiệu quả. Quá trình dán đầy đủ OCA và nắp thủy tinh bằng kính Asahi không chỉ làm cho màn hình mạnh mẽ và chống mài mòn mà còn tối ưu hóa hiệu ứng quang học, giảm sự phản xạ và ánh sáng chói.

Dịch vụ tùy chỉnh sản phẩm cho bảng điều khiển cảm ứng công nghiệp:

Tên thương hiệu: TXwei

Số mô hình: TXW450036B0-LA

Nơi xuất xứ: Thâm Quyến

Chứng nhận: CE ROHS FCC

Số lượng đặt hàng tối thiểu: Đàm phán

Giá: Đàm phán

Chi tiết đóng gói: Tấm bìa cứng

Thời gian giao hàng: 16

Điều khoản thanh toán: L/C TT D/P

Khả năng cung cấp: 10000pcs

LCM PIN N ĐÁ: 60pin

Pixel Pitch (W*H): 0,0513*0,0513

Số pixel: 1920*3rgb (h) x1080 (v)

Điện áp ngược: 16,8-19,2V

Giao diện LCM: Giao diện LVDS 8 bit

Từ khóa: Bảng điều khiển cảm ứng công nghiệp, Bảng điều khiển màn hình cảm ứng công nghiệp, Bảng điều khiển cảm ứng tương tác

Màn hình LCD 4.5'' màu 1920*1080, Bảng điều khiển cảm ứng điện dung giao diện LVDS 0

Thích ứng đa kịch bản, được áp dụng rộng rãi

Trong bảng điều khiển chơi game,Nó mang lại tác động trực quan nhập vai với độ nét cao, độ sáng cao và gam màu cao;
Trong lĩnh vực giáo dục,Phối cảnh đầy đủ và cảm ứng nhạy cảm hỗ trợ giảng dạy tương tác;
Trong an ninh công nghiệp,Độ sáng cao, gam màu cao và khả năng thích ứng nhiệt độ rộng đảm bảo giám sát chính xác;
Trên thiết bị y tế,Hiển thị độ nét cao và hỗ trợ hiệu suất đáng tin cậy trong chẩn đoán chính xác;
Trong các thiết bị xe hơi,Hiển thị độ sáng cao dưới ánh sáng mạnh và hoạt động ổn định dưới sự an toàn lái xe nhiệt độ thấp.

Mô tả chức năng mô -đun

Số pin số	Biểu tượng	LCMChức năng	Ghi chú
1	GND	Sân sức mạnh
2	GND	Sân sức mạnh
3	NC	Không có kết nối.
4	VCC 3.3v	Nguồn điện cho màn hình LCD.
5	VCC 3.3v	Nguồn điện cho màn hình LCD.
6	NC	Không có kết nối.
7	Stbyb	Chế độ chờ, thường kéo cao. Stbyb =Phạm vi1", Hoạt động bình thường Stbyb =Phạm vi0", Nhập chế độ chờ để tiết kiệm năng lượng.
8	Đặt lại 3,3V	Đặt lại pin đầu vào tín hiệu.
9	Vsp 5,8v	Điện áp đầu vào bên ngoài
10	Vsn -5,8v	Điện áp đầu vào bên ngoài
11	U/d	Cổng lên hoặc xuống kiểm soát quét. Kéo thấp kéo thấp.
12	R/l	Nguồn điều khiển chuỗi phải hoặc trái. Kéo cao kéo cao.
13	GND	Sân sức mạnh
14	SPI-CS	Lựa chọn chip SignaL (SPI).
15	I2c-scl	Tín hiệu đồng hồ nối tiếp(I2c).
16	I2C-SDA	Pin đầu vào/đầu ra dữ liệu nối tiếp(I2c).
17	Err	Pin đầu ra để phát hiện lỗi. "Hi-Z": Không phát hiện lỗi (cao bên trong) Để pin này mở.
18	VGH	Không có kết nối.
19	Vgl	Không có kết nối.
20	NC	Không có kết nối.
21	VDD-OTP	Nguồn cung cấp điện cho mạch OTP
22	NC	Không có kết nối.
23	SP-SCL	Tín hiệu đồng hồ nối tiếp(SPI).
24	SP-SDAI	Pin đầu vào/đầu ra dữ liệu nối tiếp(SPI).
25	SP-SDAO	Pin đầu ra dữ liệu nối tiếp(SPI).
26	ROM	MTP tải lại trên 30 khung hình: 'H': Bật MTP tự động tải xuống 'L': Tắt MTP tự động tải tự động Kéo bên ngoài cao.
27	NC	Không có kết nối.
28	GND	Sân sức mạnh
29	OLV0n	Đầu vào dữ liệu vi sai LVD âm.SỐ LẺ)
30	OLV0p	Đầu vào dữ liệu khác biệt LVDS dương.SỐ LẺ)
31	GND	Sân sức mạnh
32	OLV1N	Đầu vào dữ liệu vi sai LVD âm1 âm tính.SỐ LẺ)
33	OLV1P	Dữ liệu khác biệt LVD tích cực1 đầu vào.SỐ LẺ)
34	GND	Sân sức mạnh
35	OLVClkn	Đầu vào đồng hồ vi phân LVD âm.SỐ LẺ)
36	OLVCLKP	Đầu vào đồng hồ vi sai LVD tích cực.SỐ LẺ)
37	GND	Sân sức mạnh
38	OLV2N	Đầu vào dữ liệu vi sai LVD âm2 âm tính.SỐ LẺ)
39	OLV2P	Đầu vào dữ liệu vi sai LVD tích cực.SỐ LẺ)
40	GND	Sân sức mạnh
41	OLV3N	Đầu vào dữ liệu vi sai LVD âm3 âm tính.SỐ LẺ)
42	OLV3P	Dữ liệu khác biệt LVD dương.SỐ LẺ)
43	GND	Sân sức mạnh
44	ELV0n	Đầu vào dữ liệu vi sai LVD âm.THẬM CHÍ)
45	ELV0p	Đầu vào dữ liệu khác biệt LVDS dương.THẬM CHÍ)
46	GND	Sân sức mạnh
47	Elv1N	Đầu vào dữ liệu vi sai LVD âm1 âm tính.THẬM CHÍ)
48	Elv1P	Dữ liệu khác biệt LVD tích cực1 đầu vào.THẬM CHÍ)
49	GND	Sân sức mạnh
50	ELVClkn	Đầu vào đồng hồ vi phân LVD âm.THẬM CHÍ)
51	ELVCLKP	Đầu vào đồng hồ vi sai LVD tích cực.THẬM CHÍ)
52	GND	Sân sức mạnh
53	Elv2N	Đầu vào dữ liệu vi sai LVD âm2 âm tính.THẬM CHÍ)
54	Elv2P	Đầu vào dữ liệu vi sai LVD tích cực.THẬM CHÍ)
55	GND	Sân sức mạnh
56	ELV3N	Đầu vào dữ liệu vi sai LVD âm3 âm tính.THẬM CHÍ)
57	ELV3P	Dữ liệu khác biệt LVD dương.THẬM CHÍ)
58	GND	Sân sức mạnh
59	LEDK	Nguồn cung cấp cho thiết bị đầu vào catốt đèn pha.
60	Leda	Nguồn cung cấp cho đầu vào cực dương đèn nền LED.

RMục kiểm tra trách nhiệm

KHÔNG.	Mục kiểm tra	Điều kiện thử nghiệm	Ghi chú
1	Temp cao. Kho	+80° C /96H	1. Thử nghiệm chức năng Isok. Thiếu phân đoạn, ngắn, không rõ ràng phân đoạn Không phát hiện, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2. Không thấp Bong bóng nhiệt độ, kết thúc con dấu lỏng lẻo và sự sụp đổ, khung cầu vồng.
2	Nhiệt độ thấp. Kho	-30° C /96H
3	Tempe cao. Hoạt động	+70° C /96H
4	Tempe thấp. Hoạt động	-20° C /96H
5	Lưu trữ nhiệt độ /độ ẩm cao	60° C.x90%rh /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnhThì-20℃ (30 phút)~70℃ (30 phút)10 chu kỳ

Công nghệ Tianxianwei cung cấp hỗ trợ kỹ thuật đầy đủ và hỗ trợ sau bán hàng toàn diện cho TXW450036B0-LA với nhóm R & D chuyên nghiệp, kiểm soát sản xuất hạng nhất và tỷ lệ lợi suất giao hàng 99,7%. Chọn TXW450036B0-LA có nghĩa là chọn dịch vụ chuyên nghiệp và chất lượng đáng tin cậy, mở ra một kỷ nguyên mới của điều khiển cảm ứng độ phân giải cao cho các thiết bị thông minh.
