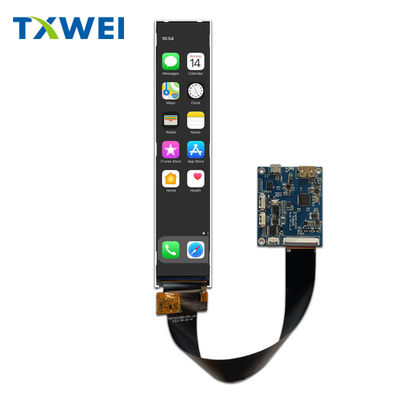

6.9 inch 280 * 1424 Phân giải Full Color TFT LCD Display Module với giao diện HDMI LCM

MOQ:	Negotiate
giá bán:	Negotiate
tiêu chuẩn đóng gói:	Cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Tài liệu

Active area:

33.6(H) X 170.88(V)

Viewing direction:

ALL O’CLOCK

Lumens degrees:

500cd/㎡

Drive element:

TFT Active Matrix

Pixel arrangement:

RGB Stripe

LCD Type:

Normally Black

LCM interface:

Mechanical OutlineSize(W*H*T):

38.2(W) ×181.47(H) ×3.45(T)

Mô tả sản phẩm

Mô tả sản phẩm:

HDMI Driver Board là một thành phần linh hoạt và thiết yếu để nâng cao chức năng của các thiết bị hiển thị của bạn.sản phẩm này cung cấp chất lượng âm thanh và video đặc biệt thông qua khả năng điều khiển âm thanh HDMI của nó.
Một trong những tính năng chính của bảng điều khiển HDMI là khả năng tương thích với các tấm LCD loại Normal Black. Điều này đảm bảo tích hợp liền mạch với một loạt các màn hình,cho phép sản xuất phù hợp và chất lượng caoCho dù bạn đang nâng cấp một thiết bị hiện có hoặc xây dựng một hệ thống hiển thị mới, bảng điều khiển HDMI cung cấp độ tin cậy và hiệu suất bạn cần.
Với phạm vi nhiệt độ lưu trữ từ -30 đến +80 ° C, bảng chuyển đổi HDMI này được xây dựng để chịu được các điều kiện môi trường khác nhau, làm cho nó phù hợp để sử dụng trong nhiều môi trường khác nhau.Dù được lắp đặt trong môi trường trong nhà hay ngoài trời, bạn có thể dựa vào độ bền và độ bền của bảng điều khiển HDMI để cung cấp hiệu suất nhất quán.
Bảng trình điều khiển HDMI hỗ trợ hướng xem của ALL O?? CLOCK, đảm bảo rằng đầu ra màn hình được tối ưu hóa để xem từ các góc độ khác nhau.Sự linh hoạt này làm cho nó lý tưởng cho các ứng dụng mà màn hình có thể được xem từ các vị trí khác nhau, cung cấp hình ảnh rõ ràng và sắc nét bất kể góc nhìn.
Sử dụng một sự sắp xếp Pixel của RGB Stripe, bảng điều khiển HDMI đảm bảo biểu diễn màu sắc sôi động và chính xác, nâng cao trải nghiệm trực quan cho người dùng.hoặc đồ họa, sản phẩm này cung cấp hình ảnh sắc nét và chi tiết với màu sắc thực tế, làm cho nó lý tưởng cho các ứng dụng đa phương tiện.
Với giao diện LCM của HDMI, bảng điều khiển HDMI cho phép kết nối liền mạch với một loạt các thiết bị, cho phép tích hợp dễ dàng vào các thiết lập màn hình hiện có.Với hỗ trợ đầu vào HDMI, bảng chuyển đổi này đơn giản hóa quá trình kết nối các nguồn đa phương tiện khác nhau với màn hình của bạn, cung cấp một giải pháp không rắc rối cho truyền âm thanh và video.
Kết luận, bảng điều khiển HDMI là một thành phần thiết yếu để tăng cường khả năng âm thanh và video của thiết bị hiển thị của bạn.phạm vi nhiệt độ lưu trữ rộng, hướng xem linh hoạt, sắp xếp pixel RGB Stripe và giao diện HDMI LCM, sản phẩm này cung cấp hiệu suất và độ tin cậy bạn cần cho các ứng dụng hiển thị của mình.Nâng cấp hệ thống hiển thị của bạn với bảng điều khiển HDMI và trải nghiệm chất lượng âm thanh và video vượt trội một cách dễ dàng.

Tùy chỉnh:

Dịch vụ tùy chỉnh sản phẩm cho bảng điều khiển HDMI:

Tên thương hiệu: TXWEI

Số mô hình: TXW700120B0-HDMI

Địa điểm xuất xứ: Shenzhen

Chứng nhận: CE ROHS FCC

Số lượng đặt hàng tối thiểu: Đàm phán

Giá: Đàm phán

Chi tiết bao bì: Băng

Thời gian giao hàng: 16

Điều khoản thanh toán: L/C TT D/P

Khả năng cung cấp: 10000pcs

Điện áp: 5V

Giao diện LCM: HDMI

Khu vực hoạt động: 33.6 ((H) X 170.88 ((V)

Pixel Pitch (W * H): 0.1432 ((H) X 0.1432 ((V)

Nhiệt độ lưu trữ: -30+80°C

Sơ đồ sản phẩm

6.9 inch 280 * 1424 Phân giải Full Color TFT LCD Display Module với giao diện HDMI LCM 0

Các bản vẽ HDMI

6.9 inch 280 * 1424 Phân giải Full Color TFT LCD Display Module với giao diện HDMI LCM 1

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCMChức năng	Chú ý
1	GND	Bỏ xuống.
2	NC	Không có kết nối.
3	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.
4	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.
5	NC	Không có kết nối.
6	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
7	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
8	NC	Không có kết nối.
9	GND	Bỏ xuống.
10	NC	Không có kết nối.
11	NC	Không có kết nối.
12	NC	Không có kết nối.
13	NC	Không có kết nối.
14	NC	Không có kết nối.
15	NC	Không có kết nối.
16	NC	Không có kết nối.
17	GND	Bỏ xuống.
18	NC	Không có kết nối.
19	GND	Bỏ xuống.
20	GND	Bỏ xuống.
21	Reset	Đặt lại chân đầu vào tín hiệu.
22	VDD	Nguồn cung cấp điện cho LCD.
23	STBYB	Chế độ chờ, bình thường kéo cao. STBYB =️1️Hoạt động bình thường STBYB =️0️, Nhập chế độ chờ để tiết kiệm năng lượng.
24	NC	Không có kết nối.
25	GND	Bỏ xuống.
26	D0P	Độ cực tích cực của dữ liệu phân số điện áp thấp 0 tín hiệu
27	D0N	Độ cực âm của dữ liệu phân số điện áp thấp 0 tín hiệu
28	GND	Bỏ xuống.
29	D1P	Độ cực tích cực của tín hiệu dữ liệu khác biệt điện áp thấp 1
30	D1N	Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 1
31	GND	Bỏ xuống.
32	CLKP	Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp
33	CLKN	Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp
34	GND	Bỏ xuống.
35	D2P	Độ cực tích cực của tín hiệu dữ liệu khác biệt điện áp thấp 2
36	D2N	Biến cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 2
37	GND	Bỏ xuống.
38	D3P	Độ cực tích cực của dữ liệu chênh lệch điện áp thấp3 tín hiệu
39	D3N	Độ cực âm của dữ liệu chênh lệch điện áp thấp3tín hiệu
40	GND	Bỏ xuống.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật sản phẩm và dịch vụ cho sản phẩm bảng điều khiển HDMI bao gồm:

- Trợ giúp khắc phục sự cố cho các vấn đề phần cứng và phần mềm liên quan đến bảng điều khiển HDMI
- Hướng dẫn về lắp đặt, thiết lập và cấu hình của bảng
- Cập nhật phần mềm và thông tin tương thích
- Thông tin về bảo hành và hỗ trợ về các khiếm khuyết sản phẩm
- Hướng dẫn sử dụng và tài liệu để tham khảo và hỗ trợ
