| MOQ: | 1pcs |
| giá bán: | negotiations |
| tiêu chuẩn đóng gói: | bao bì hộp |
| Thời gian giao hàng: | 5-8 ngày |
| Phương thức thanh toán: | L/C, T/T |
| khả năng cung cấp: | 100000pcs |
2.86" TFT 376x960, TFT LCD 2,86 inch
Mô-đun LCD TFT TXW286003B0 là màn hình màu toàn màu chế độ dọc QVGA 376 × 960 với kích thước đường chéo 2,86 inch.Bảng nắp / cáp / cảm ứng có thể được tùy chỉnhKích thước mô-đun của mô hình TXW286003B0 là 31,2 * 76,6 * 2,05mm, với diện tích hiệu quả là 26,51 * 67,68 mm.
TXW286003B0 tích hợp ST7701SN hoặc bộ điều khiển IC trình điều khiển tương đương trên mô-đun, với phạm vi điện áp nguồn cung cấp logic từ 5,6V đến 6,4V. Giá trị điển hình là 5,6V.Độ sáng bề mặt là 600cd / m2 (Nits)Nhiệt độ hoạt động của mô hình này là -20 đến 70 độ C, và nhiệt độ lưu trữ là -30 đến 80 độ C.
Mô hình này đã được sử dụng rộng rãi trong các sản phẩm như bút đọc, nhạc cụ thông minh, máy lọc nước, máy pha cà phê, lò nướng, loa, thiết bị cầm tay, v.v.
Chi tiết nhanh về sản phẩm:
1. Kích thước LCD: 2.86 ¢ TFT
2. Nghị quyết:376*960
3. góc nhìn: 12 giờ
4- Chiều độ phác thảo:31.2*76.6*2.05mm
5.Khu vực hoạt động:26.51 x 67.68
6. Loại giao diện:MIPI 2 LANE
7. Bảng cảm ứng: Không có Bảng cảm ứng ((Customizable)
8Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
| Sản phẩm: | 2.86" inch TFT | Màn hình cảm ứng: | Không có TP (có thể tùy chỉnh) |
| Nghị quyết: |
376*960 |
Hướng nhìn: | 12 giờ. |
| Giao diện: |
MIPI 2 LANE |
Số pin: | 40 chân |
| Kết nối: | Cắm (có thể tùy chỉnh) | Độ sáng bề mặt: | 600 Cd/m2 |
| Nhiệt độ hoạt động: | -20°C đến +70°C | Tuân thủ: | Phù hợp với REACH & RoHS |
Ưu điểm sản phẩm
1.IPS góc nhìn đầy đủ ((80/80/80/80). góc nhìn rất tốt. Hoàn hảo cho các loại ứng dụng khác nhau, bất kể đặt trên đầu, hoặc trên bàn, hoặc sử dụng cầm tay, vv
2Hiệu suất hiển thị tuyệt vời của màu nền, độ sáng, góc nhìn, và cường độ, vv
3.Cấp độ chất lượng cao cho các ứng dụng công nghiệp và y tế.
4.Sự linh hoạt để có với hoặc không có màn hình cảm ứng kháng. Chúng tôi có thể hỗ trợ thiết kế tùy chỉnh CTP ((capacitive touch panel) cho khách hàng cũng. FPC cũng có thể tùy chỉnh.
5Giải pháp có giá cạnh tranh với chất lượng tốt trong cùng loại trong ngành công nghiệp LCD.
6Dễ cài đặt và dễ bảo trì.
2.86 inch TFT màn hình LCD
Toàn thểMaximumĐánh giá
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | - | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Điện áp cung cấp cho I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| Điện áp cung cấp cho ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Tiêu thụ hiện tại | Tôi...DD | -- | -- | 50 | mA |
| Tôi...DD-SLEEP | -- | -- | 150 | uA |
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 4 đèn LED màu trắng.
được hiển thị trong các bảng sau.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 11.2 | 13.2 | V | - | |
| Dòng điện phía trước | Tôi...F | -- | 40 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | 600 | cd/m2 | - | ||
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng | Chú ý |
| 1 | GND | Địa điểm điện | |
| 2 | MIPI_0P | Hình cực tích cực của dữ liệu chênh lệch điện áp thấp | |
| 3 | MIPI_0N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 3 | |
|
4 |
GND | Địa điểm điện | |
| 5 | MIPI_1P | Hình cực tích cực của dữ liệu chênh lệch điện áp thấp | |
| 6 | MIPI_1N | Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 3 | |
| 7 | GND | Địa điểm điện | |
| 8 | CLKP | Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp | |
| 9 | CLKN | Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp | |
| 10 | GND | Địa điểm điện | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | Địa điểm điện | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16~17 | GND | Địa điểm điện | |
| 18~19 | IOVCC3.3V | Pnguồn cung cấpI/O:1.65V ~ 3.3V | |
| 20~21 | ID0~ID1 | Chọn chế độ giao diện MCU | |
| 22~23 | NC | NC | |
| 24 | Reset | Khởi động lại đầu vào tín hiệu. | |
| 25~26 | NC | NC | |
| 27 | GND | Địa điểm điện | |
| 28~29 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. | |
| 30 | GND | Địa điểm điện | |
| 31 | NC | NC | |
|
32~33 |
GND | Địa điểm điện | |
| 34 | NC | NC | |
| 35~36 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. | |
| 37 | GND | Địa điểm điện | |
| 38~39 | VCC 3.3V | Nguồn cung cấp điện cho LCD. | |
| 40 | NC | NC |
Đặc điểm quang học

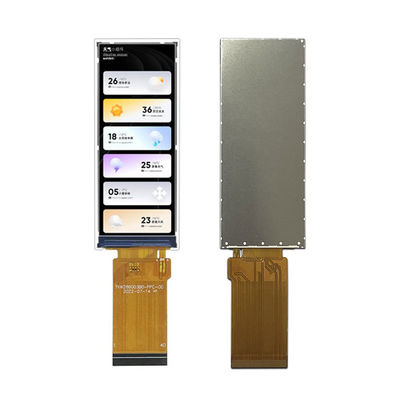

2.86" Inch Touch LCD MODULE hình ảnh sản phẩm thực sự
Dịch vụ khách hàng
1Trước khi ký hợp đồng chính thức với khách hàng của chúng tôi, chúng tôi sẽ giúp phân tích và cung cấp giải pháp chuyên nghiệp dựa trên thông tin dự án của khách hàng và đưa ra giải pháp tối ưu.
2. Các câu hỏi của bạn liên quan đến sản phẩm hoặc giá của chúng tôi sẽ được trả lời trong 24 giờ.
3. Tiếp tục thông báo quy trình sản xuất của khách hàng của chúng tôi và giúp sắp xếp kiểm tra chất lượng trong nhà máy nếu cần thiết.
4. Một năm bảo hành cho màn hình LCD của chúng tôi sau khi giao hàng. Tất cả các khiếm khuyết có thể được trả lại và thay thế trong thời gian bảo hành.
5Người mua có thể gửi kỹ thuật viên đến nhà máy của chúng tôi để đào tạo miễn phí trước khi giao hàng.
6Chúng tôi tập trung vào việc tạo ra giá trị cho khách hàng. Đối với hỗ trợ kỹ thuật hoặc thương mại thiết yếu, chúng tôi sẽ sắp xếp cuộc họp liên lạc, dịch vụ kỹ thuật trực tuyến, hoặc hỗ trợ tại chỗ,vv để đáp ứng nhu cầu khác nhau của khách hàng.
