| MOQ: | 1pcs |
| giá bán: | negotiations |
| tiêu chuẩn đóng gói: | bao bì hộp |
| Thời gian giao hàng: | 5-8 ngày |
| Phương thức thanh toán: | L/C, T/T |
| khả năng cung cấp: | 100000pcs |

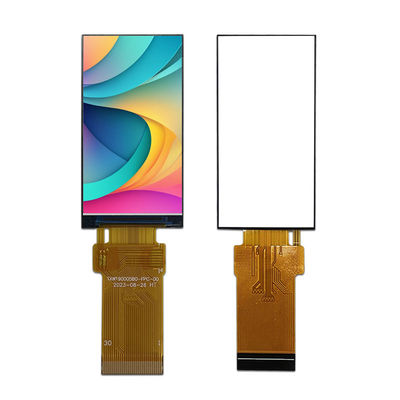

1Màn hình TFT 9 inch 170*320 pixel
Chi tiết nhanh về sản phẩm:
1. Kích thước màn hình LCD: 1.9 ′′ TFT
2. Nghị quyết:170*320
3. góc nhìn: 12 giờ
4- Chiều độ phác thảo:25.8*49.72*1.43mm
5.Khu vực hoạt động:22.7 ((H) * 42.72 ((V)
6. Loại giao diện:MCU 8 BIT
7. Bảng cảm ứng: Không có Bảng cảm ứng ((Customizable)
8Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
| Sản phẩm: | 1.9 inch TFT | Màn hình cảm ứng: | Không có TP (có thể tùy chỉnh) |
| Nghị quyết: |
170*320 |
Hướng nhìn: | 12 giờ. |
| Giao diện: | mcu | Số pin: | 30 pin |
| Kết nối: | Cắm (có thể tùy chỉnh) | Độ sáng bề mặt: | 350 Cd/m2 |
| Nhiệt độ hoạt động: | -20°C đến +70°C | Tuân thủ: | Phù hợp với REACH & RoHS |
Dịch vụ khách hàng
1Trước khi ký hợp đồng chính thức với khách hàng của chúng tôi, chúng tôi sẽ giúp phân tích và cung cấp giải pháp chuyên nghiệp dựa trên thông tin dự án của khách hàng và đưa ra giải pháp tối ưu.
2. Các câu hỏi của bạn liên quan đến sản phẩm hoặc giá của chúng tôi sẽ được trả lời trong 24 giờ.
3. Tiếp tục thông báo quy trình sản xuất của khách hàng của chúng tôi và giúp sắp xếp kiểm tra chất lượng trong nhà máy nếu cần thiết.
4. Một năm bảo hành cho màn hình LCD của chúng tôi sau khi giao hàng. Tất cả các khiếm khuyết có thể được trả lại và thay thế trong thời gian bảo hành.
5Người mua có thể gửi kỹ thuật viên đến nhà máy của chúng tôi để đào tạo miễn phí trước khi giao hàng.
6Chúng tôi tập trung vào việc tạo ra giá trị cho khách hàng. Đối với hỗ trợ kỹ thuật hoặc thương mại thiết yếu, chúng tôi sẽ sắp xếp cuộc họp liên lạc, dịch vụ kỹ thuật trực tuyến, hoặc hỗ trợ tại chỗ,vv để đáp ứng nhu cầu khác nhau của khách hàng.
1.9 inch TFT LCD Display
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 4 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | -- | 3.3 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 80 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 500 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMMô tả |
| 1 | GND | Bỏ xuống. |
| 2 | VCC | Nguồn cung cấp điện cho LCD. |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Reset | Đặt lại chân đầu vào tín hiệu. |
| 6 | CS | Tín hiệu chọn chip. |
| 7 | DC ((SPI_SCL) | Nhập tín hiệu chọn. |
| 8 | WR ((SPI_RS) | Viết tín hiệu. |
| 9 | RD | Đọc tín hiệu. |
| 10 | SDA | Pin đầu vào dữ liệu hàng loạt / đầu ra. |
| 11-18 | DB0-DB7 | MCU giao diện song song dữ liệu bus. |
| 19 | TE | Tầm xung đầu để tạo hiệu ứng rách. |
| 20 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 21 | LEDK1 | Nguồn cung cấp điện cho đầu vào cathode đèn LED. |
| 22 | LEDK2 | Nguồn cung cấp điện cho đầu vào cathode đèn LED. |
| 23 | LEDK3 | Nguồn cung cấp điện cho đầu vào cathode đèn LED. |
| 24 | LEDK4 | Nguồn cung cấp điện cho đầu vào cathode đèn LED. |
| 25 | GND | Bỏ xuống. |
| 26 | TP_RST | CTP_Reset Pin đầu vào tín hiệu. |
| 27 | TP_SCL | CTP_Clock Signal |
| 28 | TP_SDA | CTP_Data Singnal |
| 29 | TP_INT | CTP_STOP Đánh dấu |
| 30 | GND | Bỏ xuống. |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ |
1.9" Inch Touch LCD MODULE
Tại sao chọn chúng tôi
1. Chúng tôi cung cấp LCD hiển thị tùy chỉnh giải pháp
Sản phẩm của bạn có yêu cầu ứng dụng đặc biệt, thông số kỹ thuật điện, thông số kỹ thuật quang học, tính năng cảm ứng hoặc kích thước cơ học đòi hỏi màn hình tùy chỉnh?TXWEI có thể đáp ứng yêu cầu LCD tùy chỉnh của bạn.
2. Toàn bộ giải pháp cho màn hình cảm ứng và hiển thị
Bạn có lo lắng về việc lắp ráp màn hình cảm ứng và màn hình hiển thị?TXWEIcó thể cung cấp màn hình cảm ứng tùy chỉnh và tiêu chuẩn bao gồm các giải pháp đa cảm ứng kháng và dung lượng bao gồm dịch vụ liên kết không khí và quang học.
3cam kết về độ tin cậy chất lượng
TXWEI được chứng nhận bởi ISO9001: 2015 và ISO14000, đáp ứng các quy tắc RoHS, REACH và các quy tắc môi trường khác trên thị trường toàn cầu.Kiểm tra độ tin cậy và lão hóa.
4. Cung cấp dài hạn
Trong hoàn cảnh bình thường, các sản phẩm chúng tôi đề nghị có thể được cung cấp trong hơn 5 năm.chúng tôi sẽ lập kế hoạch thay thế trước để đảm bảo nhu cầu cung cấp dài hạn của bạn.
