10.23 inch LVDS TFT LCD Product Introduction
TXW103001S0 là màn hình LCD TFT đầy màu sắc với kích thước đường chéo 10,25 inch và độ phân giải 1920 × 720.làm cho nó rất thuận tiện cho người dùng để lập trình và sử dụngKích thước mô-đun của mô hình TXW103001S0 là 258.8 × 111.1 × 7.55mm, và kích thước khu vực hoạt động là 243.648 × 91.368mm.
Màn hình LCD TFT này được sử dụng rộng rãi trong các ngành công nghiệp như bảng điều khiển xe hơi, điều hướng xe hơi, máy in 3D, v.v. Màn hình TFT 10,25 inch này áp dụng giao diện LVDS (kết nối ngoại vi),mà là một tốc độ cao, bus liên lạc đồng bộ đầy đủ, đồng bộ chỉ chiếm bốn dòng trên các chân chip, tiết kiệm không gian cho các chân chip và bố trí PCB.
Bộ điều khiển được tích hợp vào mô-đun, với một phạm vi điện áp chiếu sáng hậu trường từ 27,9V đến 29,7V. Nó có thể hoạt động trong phạm vi nhiệt độ từ -30 °C đến +85 °C,với nhiệt độ lưu trữ từ -40 °C đến +95 °CFPC của TXW103001S0 có thể được tùy chỉnh theo yêu cầu của người dùng và có thể được trang bị màn hình cảm ứng kháng mới được thiết kế (RTP) hoặc màn hình cảm ứng dung lượng.
| Thông tin chung | Thông số kỹ thuật | Đơn vị |
| Khu vực hiển thị (AA) |
243.648 x 91.368 |
mm |
| Dấu điều khiển | ma trận hoạt động TFT a-Si | - |
| Hiển thị màu sắc | 16.7M | màu sắc |
| Số pixel |
1920*720 |
điểm |
| Phân bố trí pixel | Dải thẳng đứng RGB | - |
| Pixel pitch |
0.13269*0.13269 |
mm |
| góc nhìn | Tất cả | giờ |
|
Lcm pin n đếm |
40pin |
Đinh |
| Phân bố Pixel Màu | Dải thẳng đứng RGB | - |
| Chế độ hiển thị | Truyền thông/ Thông thường màu đen | - |
| Nhiệt độ hoạt động |
-30+85 |
°C |
| Nhiệt độ lưu trữ |
-40+90 |
°C |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 27 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 25.2 | -- | 28.8 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 180 | -- | mA | - |
| Độ sáng (với màn hình LCD) | Lv | -- | 800 | -- | cd/m2 | - |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| TFT OperationFrame rate | Hz | -- | 60 | -- | Hz | |
| Điện áp cung cấp cho ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Cổng TFT ON Voltage | VGH | 16 | 18 | 21 | V | Lưu ý 2 |
| TFT Gate OFF Voltage | VGL | - 11 | - 10 | -6 | V | Lưu ý 2 |
| TFT Điện áp thông thường | Vcom | 0 | 3.8 | 4.0 | V | Lưu ý 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Lưu ý 3 |
Sơ đồ mô-đun hiển thị LCD TFT 10,25 inch cấp công nghiệp
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -30°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |

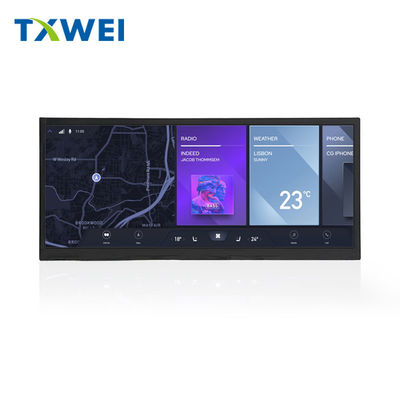

Hình ảnh sản phẩm mô-đun màn hình LCD TFT BAR 10,25 inch
Dòng cung cấp điện liên quan đến tốc độ phản hồi của hệ thống
Màn hình hiển thị thường dừng lại khi thiết bị di động chuyển vào chế độ chờ hoặc chế độ năng lượng thấp và bảng điều khiển không cung cấp năng lượng vào thời điểm này,do đó, các chuỗi bật khi rời khỏi chế độ chờ là khá quan trọng. eDP điều chỉnh rõ ràng chuỗi nguồn để giảm thiểu thời gian phản ứng của hệ thống sau khi rời khỏi chế độ chờ.Thông số kỹ thuật eDP cũng xác định thời gian cho phép cho mỗi bước, và một số thương hiệu thậm chí xác định một thời gian ngắn hơn so với thông số kỹ thuật để cải thiện khả năng đáp ứng của sản phẩm (ví dụ, sau khi chạm vào bàn phím cảm ứng trong chế độ chờ,màn hình có thể được hiển thị ngay lập tức).
