| MOQ: | 1pcs |
| giá bán: | negotiations |
| tiêu chuẩn đóng gói: | bao bì hộp |
| Thời gian giao hàng: | 5-8 ngày |
| Phương thức thanh toán: | L/C, T/T |
| khả năng cung cấp: | 100000pcs |
Mô-đun hiển thị TFT LCD dải 0,96 inch công nghiệp
Là một công nghệ hiển thị mới nổi, màn hình LCD IPS sọc đã dần thu hút sự chú ý của người dùng do những lợi thế độc đáo và các kịch bản ứng dụng rộng.Hiệu ứng hình ảnh toàn cảnh thoải mái hơnĐồng thời, thiết kế này cũng làm cho màn hình trở nên dễ sử dụng hơn.cũng như nâng cao trải nghiệm trực quan của người dùngƯu điểm của màn hình IPS LCD hình thanh là tiêu thụ năng lượng thấp, có nghĩa là nó tạo ra ít nhiệt hơn trong quá trình hoạt động và không cần thùng tản nhiệt lớn,do đó giảm lãng phí năng lượng và ô nhiễm môi trường.
TXW096006S1 là một mô-đun TFT 0,96 inch với công nghệ IPS độ phân giải 80 * 160.Màn hình cảm ứng PCAP đa điểm có thể tùy chỉnh hỗ trợ giao diện I2CChức năng đa cảm ứng và hiệu suất thị giác tuyệt vời làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi.
Màn hình này kết hợp công nghệ hiển thị tiên tiến, hiệu suất mạnh mẽ và khả năng tương thích đa chức năng, làm cho nó trở thành giải pháp tốt nhất cho các ngành công nghiệp ô tô, y tế,và các ứng dụng nhà thông minh.
- Năng lượng đầu vào thấp: VDD: 2,8 ~ 3,3V;
- Hiển thị Màu sắc của TFT LCD: 16,7M màu sắc
-CPU Interface: -SPI 4 BIT Interface
- Vòng điện bên trong.
| Thông tin chung | Thông số kỹ thuật | Đơn vị |
| Khu vực hiển thị (AA) |
10.8 ((H) * 21.7 ((V) -(0.96 inch) |
mm |
| Dấu điều khiển | ma trận hoạt động TFT a-Si | - |
| Hiển thị màu sắc | 16.7M | màu sắc |
| Số pixel |
80*3RGB ((H) X160 ((V) |
điểm |
| Phân bố trí pixel | Dải thẳng đứng RGB | - |
| Pixel pitch |
0.135*0.1356 |
mm |
| góc nhìn | Tất cả | giờ |
| IC ổ đĩa |
ST7735 |
- |
| Phân bố Pixel Màu | Dải thẳng đứng RGB | - |
| Chế độ hiển thị | Truyền thông/ Thông thường màu đen | - |
| Nhiệt độ hoạt động |
-20+70 |
°C |
| Nhiệt độ lưu trữ |
-30+80 |
°C |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 1 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | -- | 3.2 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 20 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 600 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Sơ đồ mô-đun hiển thị TFT LCD dải 0,96 inch công nghiệp
Đặc điểm của đơn vị đèn hậu
| 1 | NC | Không có kết nối. |
| 2 | NC | Không có kết nối. |
| 3 | SDA | Kích tín hiệu đầu vào/đi ra |
| 4 | SCL | Đinh tín hiệu đồng hồ đồng bộ |
| 5 | RS | Hiển thị dữ liệu/điểm chọn lệnh |
| 6 | Reset | Khởi động lại đầu vào tín hiệu. |
| 7 | CS |
Chip chọn chân đầu vào tín hiệu |
| 8 | GND | Gound |
| 9 | NC | Không có kết nối. |
| 10 | VDD | Pinpower SUPPLY ((2.8-3.3V) |
| 11 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 12 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 13 | GND | Gound |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -20°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -10°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -10°C ((30 phút) ~60°C (30 phút),10 chu kỳ |

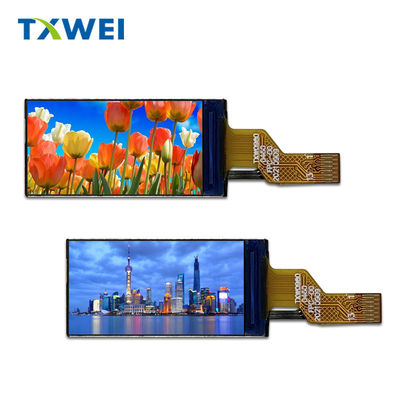

Hình ảnh sản phẩm của mô-đun hiển thị TFT LCD dạng dải 0,96 inch
Ưu điểm của màn hình hiển thị Tianxianwei: Màn hình thanh, độ sáng cao, chất lượng cao, hơn 10 năm cung cấp
