3.5 inch TFT 320 * 480 ILI9488 40pin IPS LCD Display Module với giao diện RGB

TXW350141N0:3.5 "Mô-đun LCD TFT Sáng kiến sản phẩm và sử dụng

Tổng quan sản phẩm

TXW350141N0 là một mô-đun LCD TFT 3,5 inch được sản xuất bởi Shenzhen Tianxianwei Technology Co., Ltd.Nó áp dụng độ phân giải 320RGB480 và có hiệu ứng hiển thị tuyệt vời và một loạt các lĩnh vực ứng dụngSản phẩm này tích hợp công nghệ TFT tiên tiến và bảng IPS LCD, cung cấp cho người dùng một trải nghiệm trực quan tinh tế và đầy màu sắc.

Trong sự phát triển nhanh chóng của tự động hóa công nghiệp, điện tử y tế, nhà thông minh và các lĩnh vực khác,Các mô-đun hiển thị và cảm ứng hiệu suất cao và đáng tin cậy đã trở thành các thành phần quan trọng để nâng cấp thiết bịMô-đun hiển thị LCD tiêu chuẩn TXW350141N0 được tung ra bởi Shenzhen Tianxianwei Technology Co., Ltd.đang trở thành sự lựa chọn lý tưởng cho các giải pháp hiển thị cấp công nghiệp do hiệu suất hiển thị tuyệt vời của nó, khả năng thích nghi môi trường ổn định và chức năng cảm ứng tích hợp.

Số mô hình:TXW350141N0
Kích thước:3.5 inch
Số pixel:320*480
Hướng nhìn:IPS
Giao diện hiển thị:RGB 40 PIN
Hiển thị IC:ILI9488
Độ sáng: 500 nits
Khu vực hoạt động:48.96*73.44 ((mm)
Kích thước phác thảo:54.48*84.71*2.2mm
Nhiệt độ hoạt động: -20+70°
Nhiệt độ lưu trữ: -30+80°
Khu vực ứng dụng: Máy gia dụng gia đình, màn hình cổng nối tiếp công nghiệp, màn hình máy in 3D, màn hình xe hơi, thiết bị thử nghiệm, màn hình y tế

Chức năng của sản phẩm

1. Hiển thị độ phân giải cao

Độ phân giải 320RGB480: Cung cấp hiển thị hình ảnh rõ ràng và tinh tế, phù hợp với các yêu cầu hiển thị chính xác cao khác nhau.

16Hiển thị màu sắc.7M: Thông qua lựa chọn phần mềm, mức độ màu sắc phong phú có thể đạt được để đáp ứng nhu cầu thị giác đa dạng.

2. Quan điểm rộng

Bảng IPS LCD: Cung cấp trải nghiệm xem toàn cảnh, đạt được hiệu ứng hiển thị nhất quán ở mọi góc độ.

3. Hệ thống chiếu sáng

7 đèn LED màu trắng: độ sáng đồng nhất, lên đến 500cd / m 2 (giá trị điển hình), phù hợp với các môi trường chiếu sáng khác nhau.

Đèn nền có tuổi thọ dài: Đèn LED có tuổi thọ lên đến 30000 giờ (khi độ sáng giảm xuống 50% độ sáng ban đầu), đảm bảo sự ổn định lâu dài trong khi sử dụng.

4. Giao diện phong phú

Giao diện RGB: truyền dữ liệu tốc độ cao, hỗ trợ hiển thị tốc độ làm mới cao.

Chức năng cảm ứng (tùy chọn): Hỗ trợ cảm ứng kháng hoặc dung lượng (tùy thuộc vào mô hình cụ thể) để tăng cường trải nghiệm tương tác của người dùng.

5. Hoạt động nhiệt độ rộng

Phạm vi nhiệt độ hoạt động:- Thích hợp cho nhiều môi trường khắc nghiệt từ 20 °C đến 70 °C.

Phạm vi nhiệt độ lưu trữ:- 30 ° C đến 80 ° C để đảm bảo sự ổn định lưu trữ lâu dài.

Sử dụng

一, Kết nối phần cứng

Gắn nối giao diện: Kết nối giao diện MIPI của module TXW350141N0 với giao diện tương ứng của bộ điều khiển chính.

Kết nối nguồn điện: Cung cấp điện áp cung cấp điện ổn định (VDDIO: 1.65-3.3V, VDD: 2.5-3.3V) cho mô-đun và kết nối nó với nguồn điện chiếu sáng phía sau.

Chức năng cảm ứng (nếu có): Kết nối giao diện của IC cảm ứng để đảm bảo rằng chức năng cảm ứng là bình thường.

二Thiết lập phần mềm

Cài đặt trình điều khiển: Cài đặt chương trình trình điều khiển tương ứng theo thông số kỹ thuật và hướng dẫn dữ liệu IC trình điều khiển (ILI9488) được cung cấp.

Cài đặt tham số hiển thị: Các tham số hiển thị như độ phân giải và chế độ màu có thể được cấu hình thông qua phần mềm.

Cài đặt tham số cảm ứng (nếu có): Thiết lập các tham số của IC cảm ứng, chẳng hạn như độ nhạy cảm cảm ứng, khu vực cảm ứng, v.v.

三, Kiểm tra chức năng

Thử nghiệm hiển thị: Sau khi kết nối cấu hình phần cứng và phần mềm, thực hiện thử nghiệm hiển thị để đảm bảo hình ảnh được hiển thị bình thường.

Kiểm tra cảm ứng (nếu có): Thực hiện thử nghiệm chức năng cảm ứng để đảm bảo phản ứng cảm ứng nhạy cảm và chính xác.

Kiểm tra khả năng thích nghi với môi trường: Thực hiện thử nghiệm trong môi trường nhiệt độ và độ ẩm khác nhau để đảm bảo sự ổn định và độ tin cậy của mô-đun.

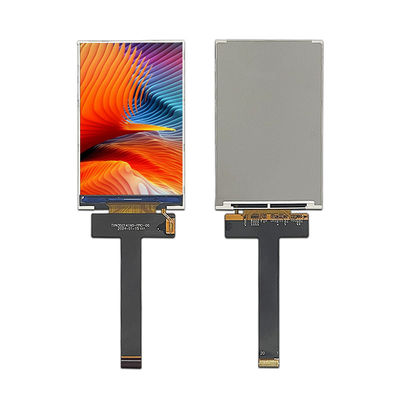

Hình ảnh sản phẩm

TXW350141N0 không chỉ là một mô-đun hiển thị hiệu suất cao, mà còn là "trung tâm trực quan và tương tác" để nâng cấp các thiết bị thông minh.Khái niệm thiết kế cân bằng hiệu suất và độ tin cậy cung cấp hỗ trợ kỹ thuật vững chắc cho đổi mới sản phẩm trong các ngành như chăm sóc sức khỏe và điện tử tiêu dùngNếu bạn cần tìm hiểu thêm chi tiết kỹ thuật hoặc yêu cầu mẫu, vui lòng liên hệ với dịch vụ khách hàng.
