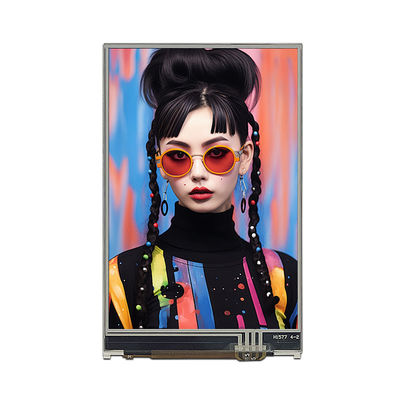

Custom 3.5 inch LCD màn hình cảm ứng kháng màn hình hiển thị bảng điều khiển 320 * 480 giao diện RGB mô-đun màn hình tft

TXW350087C0-RTP Hướng dẫn công nghệ màn hình hiển thị 3,5 inch

Số mô hình:TXW350087C0-RTP
Kích thước:3.5 inch
Số pixel:320*480
Hướng nhìn: EWV
Giao diện hiển thị:RGB 40 PIN
Hiển thị IC:ILI9488
Độ sáng:350 nits
Khu vực hoạt động:48.96*73.44 ((mm)
Kích thước phác thảo:53.76*84.18*3.4 ((mm)
Nhiệt độ hoạt động: -20+70°
Nhiệt độ lưu trữ: -30+80°
Công nghệ cảm ứng: RTP
Khu vực ứng dụng: Máy ghi âm lái xe, màn hình cổng nối tiếp công nghiệp, màn hình máy in 3D, trong màn hình xe hơi, thiết bị phát hiện, màn hình y tế, vv

Tổng quan sản phẩm

TXW350087C0-RTP là một mô-đun hiển thị LCD TFT 3,5 inch chuyên nghiệp được thiết kế cho các môi trường khắc nghiệt như điều khiển công nghiệp, điện tử ô tô và thiết bị y tế.Được trang bị công nghệ cảm ứng kháng RTP cách mạng, nó cải thiện đáng kể khả năng chống nhiễu và tuổi thọ trong khi duy trì phản ứng chạm chính xác cao.

Phân tích sâu các thông số cốt lõi

1. Hiển thị hiệu suất

Kích thước vật lý: 3,5 inch (phân chữ nhật), phù hợp với bố trí không gian thiết bị nhỏ gọn thông thường

Độ phân giải: 320 × 480 pixel, cung cấp 16,7 triệu khả năng hiển thị màu sắc

Vùng hiển thị hiệu quả: 48,96 × 73,44mm

Độ sáng: 350nits vượt quá 25% độ sáng dư thừa của màn hình công nghiệp thông thường

Phạm vi góc nhìn: Công nghệ góc nhìn rộng EWV, góc nhìn toàn diện 178 ° mà không có màn hình màu

Cấu hình kiến trúc phần cứng

trình điều khiển màn hình: sử dụng chipset ILITEK ILI9488

Hỗ trợ độ sâu màu RGB 24 bit

Xây dựng trong mạch điều khiển đèn nền PWM

Tiêu chuẩn giao diện: RGB 40PIN giao diện công nghiệp

Tương thích với bộ điều khiển phạm vi đầy đủ STM32/ARM

Hỗ trợ đầu vào điện áp kép 5V/3.3V

Khả năng thích nghi với môi trường

Phạm vi nhiệt độ hoạt động: -20 °C ~ +70 °C (đáp ứng tiêu chuẩn cấp độ IV của xe)

Phạm vi nhiệt độ lưu trữ: -30 °C ~ + 80 °C (theo tiêu chuẩn quân sự GJB150)

Sự đột phá về công nghệ

1Đổi mới trong công nghệ quang học Bằng cách áp dụng công nghệ hiển thị VA thế hệ thứ ba, sự sắp xếp dọc của các phân tử tinh thể lỏng được sử dụng để đạt được:5000:1 tỷ lệ tương phản bản địa, phản ứng nhanh 0,3 giây, loại bỏ hiện tượng ghosting chuyển động

2. Đổi mới giao diện cảm ứng, RTP (Resistive Touch Panel) Ma trận chính xác: Độ cứng bề mặt đạt mức 7H, chống trầy xước, hỗ trợ đeo găng tay / hoạt động bằng tay ướt, lỗi tuyến tính <1.5%,Thời gian sử dụng> 5 triệu lần nhấp chuột

3. Tối ưu hóa kỹ thuật cấu trúc

Thực hiện thiết kế mô-đun: Độ dày siêu mỏng 3,4mm (bao gồm lớp cảm ứng), khung phía trước có mức bảo vệ IP65, cấu trúc chắn EMI ba

Tóm tắt về lợi thế lựa chọn

• Sản phẩm này thiết lập các rào cản trong ngành thông qua một mô hình cạnh tranh năm chiều:
• Hiệu suất quang học: Công nghệ 350nits + EWV đảm bảo tầm nhìn bên ngoài
• Kiến trúc đáng tin cậy: Khả năng khởi động lạnh -30 °C/hoạt động liên tục 70 °C
• Đổi mới tương tác: Công nghệ RTP phá vỡ những hạn chế của màn hình kháng cự truyền thống
• Hệ sinh thái tương thích: Hỗ trợ các khung chính như Qt / Embedded Wizard
• Hỗ trợ chu kỳ đầy đủ: cung cấp các dịch vụ một cửa từ phát triển trình điều khiển đến chứng nhận FCC

Tianxianwei được thành lập vào năm 2014. Công ty có một xưởng không bụi lớp 2000 được trang bị thiết bị sản xuất tự động hoàn toàn và sản xuất chất lượng cao

Cung cấp các giải pháp ứng dụng sản phẩm kích thước đầy đủ, hỗ trợ tùy chỉnh sản phẩm độ sáng cao cao cấp và đáp ứng nhu cầu của nhiều ngành công nghiệp.Có nhiều quyền sở hữu trí tuệ (bao gồm cả nhãn hiệu), bằng sáng chế và bản quyền phần mềm) và có được chứng chỉ trình độ và giấy phép quản lý có liên quan
