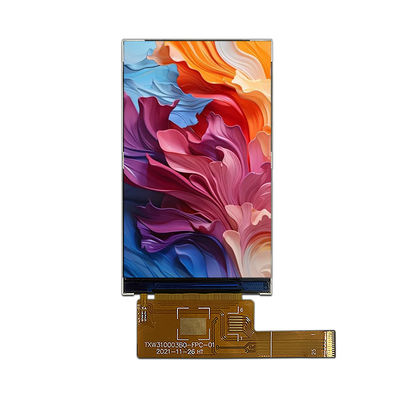

3.1inch 480 * 800 RGB giao diện ST7701S 54pin mô-đun hiển thị LCD tft nhỏ

TXW310003B0 3.1-inch Công nghiệp LCD hiển thị Sản phẩm giới thiệu

1Hiệu suất màn hình cốt lõi

1.1Màn hình cứng IPS độ nét cao

Sử dụng một bảng phân giải 480 × 800 3,1 inch (307PPI mật độ pixel) và công nghệ góc nhìn rộng IPS, nó đạt được:

góc nhìn toàn bộ 178 ° tầm nhìn

2000:1 màn hình tương phản cao

72% phủ sóng gam màu NTSC

16.7 triệu màn hình đầy màu

1.2Các thông số quang học cấp chuyên nghiệp

Độ sáng cao 400nits (giá trị điển hình)

7001 thiết kế truyền

Điều trị bề mặt chống chói (không cần thiết)

2Thiết kế độ tin cậy cấp công nghiệp

2.1Khả năng thích nghi với môi trường khắc nghiệt

Nhiệt độ làm việc: -20 °C ~ + 70 °C (hỗ trợ giá trị đỉnh tức thời 85 °C)

Nhiệt độ lưu trữ:- 30°C~+80°C

Khả năng chịu độ ẩm: 95% RH môi trường không ngưng tụ

Mức độ chống rung động: gia tốc 5G (10-500Hz)

2.2Giải pháp giao diện và trình điều khiển

Được trang bị màn hình điều khiển IC ST7701S

RGB giao diện 24 bit (54 pin FPC connector)

Hỗ trợ làm mờ PWM (phạm vi tần số: 1K-50KHz)

Tiêu thụ năng lượng điển hình: 1,2W @ tất cả màn hình trắng

3Thiết kế cấu trúc chính xác

3.1Bao bì nhỏ gọn

Khu vực hiển thị: 40.32 × 67.2mm (chân ngang 79mm)

Kích thước tổng thể: 43,48 × 74,72 × 1,74mm

0Thiết kế đường viền hẹp.5mm

Hỗ trợ tích hợp màn hình cảm ứng dung lượng / kháng

3.2Khả năng tương thích cài đặt

Cung cấp các vị trí lỗ cài đặt theo thông số kỹ thuật M2

Nắp chắn kim loại tùy chỉnh

Ứng dụng hỗ trợ cài đặt đa hướng đằng sau / bên

4Các kịch bản ứng dụng điển hình

4.1Khu vực nhà thông minh

Bảng cảm ứng điều hòa không khí trung tâm

Hiển thị trạng thái chuyển đổi thông minh

Giao diện hệ thống kiểm soát truy cập thông minh

4.2Các kịch bản kiểm soát công nghiệp

PLC điều khiển đầu cuối

Màn hình đọc thiết bị

Thiết bị tự động hóa HMI

4.3Áp dụng thiết bị đặc biệt

Máy ghi âm lái xe gắn trên xe

Thiết bị giám sát y tế

Máy cầm tay ngoài trời

5Dịch vụ tăng giá trị công nghệ

Cung cấp nguồn cung cấp mô-đun OpenFrame / LCM

Hỗ trợ phát triển firmware UI tùy chỉnh

Giải pháp tăng cường khả năng đọc ánh sáng mặt trời tùy chọn

Cung cấp các giải pháp bảo vệ EMC/ESD

Mô-đun hiển thị này đã vượt qua chứng nhận RoHS và CE, và đi kèm với bộ thử nghiệm hiển thị và tài liệu phát triển.Nó hỗ trợ tích hợp nhanh với các nền tảng nhúng chính (STM32/ARM/Linux)Chu kỳ sản xuất điển hình là 8-10 tuần, và một kế hoạch định giá có thể được cung cấp theo nhu cầu của khách hàng.

Các đề xuất quy trình tùy chỉnh

• Phân tích yêu cầu: Làm rõ các yêu cầu cụ thể về mức tiêu thụ năng lượng thấp và hiệu suất màu sắc (chẳng hạn như tiêu thụ năng lượng mục tiêu, độ chính xác màu sắc, v.v.).
• Điều chỉnh tham số: Tối ưu hóa độ sáng đèn nền, tham số màu sắc và tốc độ làm mới thông qua chip trình điều khiển và thiết kế phần cứng.
• Xác thực thử nghiệm: Sử dụng các công cụ chuyên nghiệp để kiểm tra mức tiêu thụ năng lượng và hiệu suất màu để đảm bảo tuân thủ các yêu cầu.
• Sản xuất hàng loạt: Sau khi hoàn thành thiết kế tùy chỉnh, sản xuất hàng loạt và giao hàng được thực hiện.

bản vẽ thiết kế

bản vẽ sản phẩm
