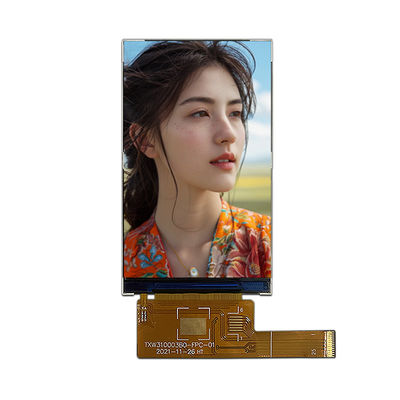

RGB giao diện 3.1inch tft lcd module 480 * RGB * 800 độ phân giải ST7701S Driver IC

Phân tích lợi thế của sản phẩm TXW310003B0

1, Hiển thị lợi thế hiệu suất

• Độ phân giải cao và biểu diễn màu sắc
• Độ phân giải 480 × RGB × 800, hỗ trợ 16,7M màu sắc (được cấu hình thông qua phần mềm driver IC), đáp ứng các yêu cầu về hình ảnh độ nét cao và màu sắc tinh tế.
• Sự sắp xếp pixel sọc thẳng đứng RGB tăng cường tái tạo màu sắc và độ sắc nét màn hình, phù hợp để hiển thị văn bản, biểu đồ và hình ảnh động.

Tất cả đang xem

• Sử dụng chế độ hiển thị màu đen thông thường, với độ tương phản cao và góc nhìn của tất cả các hướng (lên, xuống, trái, phải), không có vấn đề màu sắc hoặc đảo ngược màu xám.

Tối ưu hóa tham số quang học

• Sự đồng nhất độ sáng ≥ 80%, đảm bảo độ sáng nhất quán ở tất cả các khu vực của màn hình và giảm mệt mỏi thị giác.
• Hệ thống đèn nền sử dụng 6 đèn LED màu trắng với các giá trị tiêu chuẩn độ sáng có thể tùy chỉnh (TBD), hỗ trợ hiển thị rõ ràng trong môi trường độ sáng cao.

2Ưu điểm giao diện và khả năng tương thích

Giao diện MIPI-DSI tốc độ cao

• Hỗ trợ giao diện MIPI 2 kênh (Chế độ tốc độ cao), tốc độ truyền tải cao, tương thích với các nền tảng bộ xử lý chính thống (như ARM, Qualcomm, vv), đơn giản hóa thiết kế phần cứng.
• Cung cấp chế độ năng lượng thấp để giảm tiêu thụ năng lượng và kéo dài tuổi thọ pin thiết bị trong hình ảnh tĩnh.
• Chức năng điều khiển cảm ứng tích hợp
• Giao diện I2C (CTP_SDA / SCL) và tín hiệu ngắt (CTP_INT) được lưu trữ, hỗ trợ mở rộng màn hình cảm ứng dung lượng / kháng để tăng cường trải nghiệm tương tác giữa con người và máy.
• Nguồn điện cảm ứng độc lập (2.8V CTP_VCC) để tránh nhiễu tín hiệu.

3Độ tin cậy và khả năng thích nghi với môi trường

• Hoạt động nhiệt độ rộng và thử nghiệm nghiêm ngặt
• Phạm vi nhiệt độ hoạt động:- 20 ° C đến 70 ° C, nhiệt độ lưu trữ:- 30 ° C đến 80 ° C, phù hợp với điện tử thông minh, công nghiệp, y tế và các môi trường khác.
• Thất bại trong 50 thử nghiệm sốc nóng và lạnh (-20 ° C) 60 ° C và thử nghiệm nhiệt độ cao và độ ẩm cao 96 giờ (50 ° C/90% RH) để đảm bảo ổn định lâu dài.

Thiết kế tuổi thọ dài của hệ thống chiếu sáng phía sau

• Tuổi thọ của đèn LED là 30000 giờ (với sự suy giảm độ sáng đến 50%), được tính dựa trên 8 giờ sử dụng hàng ngày, có thể kéo dài hơn 10 năm và giảm chi phí bảo trì.
• Thiết kế mạch điều khiển đèn nền đơn giản (6 đèn LED theo chuỗi), hỗ trợ điều khiển dòng điện liên tục và tránh thiệt hại quá mức.

4Tiêu thụ năng lượng thấp và thiết kế tiết kiệm năng lượng

Quản lý năng lượng hiệu quả

• Điện hoạt động ≤ 50mA, tiêu thụ điện chế độ ngủ ≤ 150 μ A, phù hợp với các thiết bị chạy bằng pin (chẳng hạn như thiết bị đầu cuối cầm tay và thiết bị IoT).
• Hỗ trợ đầu vào điện áp rộng của VCC (2.6-3.6V) và IOVCC (1.65-3.3V), tương thích với nhiều giải pháp cung cấp điện.
• Phù hợp môi trường
• Phù hợp với các tiêu chuẩn RoHS, vật liệu và quy trình không có chì, đáp ứng các yêu cầu môi trường cho xuất khẩu sang thị trường châu Âu và Mỹ.

5Ưu điểm thiết kế và tích hợp

Thiết kế mô-đun nhỏ gọn

• Kích thước mô-đun là 43,48 × 74,72 × 1,74mm, với độ dày chỉ 1,74mm, phù hợp với các thiết bị nhúng với không gian hạn chế

Các kịch bản ứng dụng

1. Thiết bị công nghiệp: Human Machine Interface (HMI), Control Panel
2. Điện tử tiêu dùng: thiết bị di động, màn hình nhà thông minh
3. Thiết bị y tế: Mô-đun hiển thị thiết bị nhỏ

tóm tắt

TXW310003B0 đã trở thành giải pháp hiển thị ưa thích cho điện tử thông minh, công nghiệp, tiêu dùng, y tế và các lĩnh vực khác do màn hình độ phân giải cao, trải nghiệm xem đầy đủ,độ tin cậy nhiệt độ rộng, thiết kế năng lượng thấp, và tính năng tích hợp mô-đun và dễ dàng.giúp khách hàng nhanh chóng đặt sản phẩm của họ và giảm chi phí bảo trì.

bản vẽ thiết kế

bản vẽ sản phẩm
