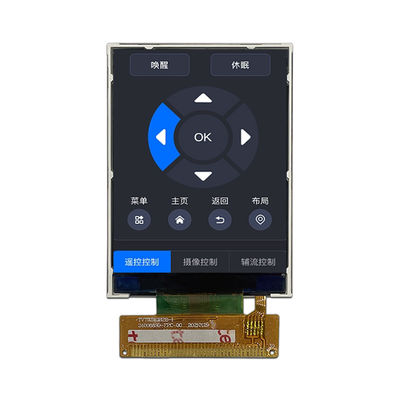

Mô-đun hiển thị LCD TFT MCU tùy chỉnh 240 * 320 2.4 Inch ST7789V

Tên sản phẩm: TXW240088S0 2.4 inch TFT LCD Module

Tổng quan sản phẩm:

TXW240088S0 là một mô-đun LCD TFT 2,4 inch được thiết kế và sản xuất bởi Shenzhen Tianxianwei Technology Co., Ltd.Mô-đun này phù hợp với các thiết bị điện tử khác nhau và các kịch bản ứng dụng do độ phân giải cao của nó, trình bày màu sắc phong phú, và hiệu suất hiển thị tuyệt vời.

Tính năng sản phẩm:

Thông số kỹ thuật hiển thị: 240xRGBx320 pixel, cung cấp hình ảnh và văn bản hiển thị rõ ràng.

Driver IC: ST7789V2-G4-A từ Sitronix được sử dụng để đảm bảo hiệu suất và tương thích ổn định.

Chọn màu: Hỗ trợ màu 65K / 262K, phần mềm điều chỉnh để đáp ứng các yêu cầu màu khác nhau.

Loại đèn nền: đèn nền LED màu trắng, cung cấp độ sáng và màu sắc đồng nhất.

Loại giao diện: giao diện MCU 16 bit, thuận tiện để kết nối và truyền dữ liệu với vi điều khiển.

Khả năng thích nghi với môi trường: Phạm vi nhiệt độ làm việc là -20 ° C đến +70 ° C và phạm vi nhiệt độ lưu trữ là -30 ° C đến +80 ° C, phù hợp với các điều kiện môi trường khác nhau.

Yêu cầu môi trường: Phù hợp với các tiêu chuẩn RoHS, vật liệu và chế biến không có chì, bảo vệ môi trường.

Thông số kỹ thuật:

Loại màn hình: LCD TFT đầy màu

Phân bố trí pixel: Phân bố trí sọc RGB

Khoảng cách giữa các pixel: 0,153 (H) x 0,153 (V) mm

Khu vực hoạt động: 36,72 (H) x 48,96 (V) mm

Khả năng: Tất cả 0'Clock

Kích thước mô-đun: 42,72 (W) x 58,50 (H) x 2,15 (T) mm

Hệ thống đèn nền: 4 đèn LED màu trắng, điện áp phía trước 2,8V đến 3,2V, dòng điện phía trước 80mA

Độ sáng: 550cd/m2 (giá trị điển hình)

Đồng nhất: 80% (giá trị tối thiểu)

Nhiệt độ hoạt động:- 20 °C đến +70 °C

Nhiệt độ lưu trữ:- 30 ° C đến + 80 ° C

Độ ẩm: 90% RH

Ứng dụng đa năng: Cho dù đó là thiết bị chụp ảnh, điều khiển từ xa, công tắc thông minh, máy ảnh kỹ thuật số, hiệu ứng âm nhạc, máy ghi âm lái xe, vvTXW200078B0 có thể thích nghi hoàn hảo và giới thiệu hiệu suất vượt trội của nó.

Mô tả chức năng mô-đun

Mô-đun chứa nhiều chân để thực hiện các chức năng khác nhau, bao gồm nhưng không giới hạn ở:

GND: Power Ground

CS: Pin đầu vào tín hiệu chọn chip

RS: Hiển thị dữ liệu/đinh chọn lệnh

WR: MCU tương tự giao diện viết cho phép

RD: Đọc dữ liệu về cạnh tăng

DB0-DB15: MCU giao diện song song dữ liệu bus

Reset: Reset đầu vào tín hiệu, mức thấp hợp lệ

IOVCC: nguồn điện I/O

VCC: nguồn điện, 2,5V đến 3,3V

LEDK1-LEDK4: Cung cấp điện cho đầu cuối đầu vào cathode chiếu sáng hậu

LEDA: nguồn điện đầu vào anode đèn nền

Đặc điểm điện: Cung cấp một phạm vi điện áp cung cấp ổn định, với điện áp cung cấp I / O dao động từ 1,65V đến 3,3V và điện áp cung cấp DC / DC dao động từ 2,5V đến 3,3V,đảm bảo hoạt động ổn định của mô-đun trong các điều kiện cung cấp điện khác nhau.

Độ tin cậy và tuổi thọ: đèn LED có tuổi thọ dài lên đến 30000 giờ, có nghĩa là chu kỳ bảo trì dài hơn và chi phí thay thế thấp hơn.

Hỗ trợ kỹ thuật và dịch vụ: Shenzhen Tianxianwei Technology Co., Ltd. cung cấp hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ khách hàng để đảm bảo rằng khách hàng có thể nhận được hỗ trợ kịp thời trong quá trình sử dụng.

Dịch vụ tùy chỉnh: Dựa trên nhu cầu của khách hàng, các giải pháp tùy chỉnh có thể được cung cấp, bao gồm kích thước, giao diện và các tính năng khác, để đáp ứng các yêu cầu ứng dụng cụ thể.

Shenzhen Tianxianwei Technology Co., Ltd. cam kết cung cấp các giải pháp hiển thị chất lượng cao.là sự lựa chọn lý tưởng cho nhu cầu hiển thị sản phẩm điện tử của bạnĐể biết thêm thông tin về sản phẩm hoặc hỗ trợ kỹ thuật, vui lòng liên hệ với đại diện bán hàng của chúng tôi.
