| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |

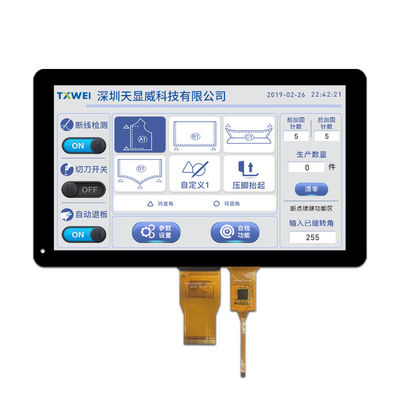

10.1 Inch Industrial Grade PCAP TFT Display LVDS 1024x600 pixel Với màn hình cảm ứng dung lượngBảng giới thiệu sản phẩm
Màn hình Tianxianwei TXW100076B0-XL PCAP TFT là màn hình IPS 10,1 inch có độ phân giải 1024x600 pixel.
TXW100076B0-XL áp dụng thiết kế màn hình cảm ứng dung lượng, với các tùy chọn cảm ứng đơn và nhiều cảm ứng có sẵn.Nếu bạn muốn tăng độ sáng, vui lòng liên hệ với chúng tôi để hỗ trợ kỹ thuật thêm.
Màn hình LCD cảm ứng TFT TXW100076B0-XL được sử dụng rộng rãi trong máy móc nông nghiệp, màn hình điều khiển trung tâm, màn hình thiết bị, màn hình điều hướng xe tải, màn hình thiết bị công nghiệp,màn hình thiết bị y tếvv
| Sản phẩm: | 10Màn hình PCAP TFT.1 inch |
| Nghị quyết: | 1024 RGB X 600 |
| Độ sáng bề mặt: | 700 Cd/m2 (nits) |
| Giao diện: | 8 Bits-RGB Interface |
| Hướng nhìn: | IPS, góc nhìn toàn diện (85/85/85/85) |
| Số pin: | 50 pin |
| Khung cảnh Dim.: |
252 x 150 x 6.5(mm) |
| Khu vực hoạt động: |
222.72 x 125.28(mm) |
| Phương pháp xử lý bề mặt LCD: | Lớp phủ cứng ((3H) |
| Màu hiển thị: | 16.7 M |
| Tỷ lệ NTSC: | 50% |
| Màn hình cảm ứng: | Bảng cảm ứng dung lượng (Capacitive Touch Panel - CTP) |
| Giao diện màn hình cảm ứng: | IIC |
|
IC cảm ứng: |
GT9271 |
| Thời gian hoạt động: | -20°C đến +70°C |
| Nhiệt độ lưu trữ: | -30°C đến +80°C |
| Tuân thủ: | Phù hợp với CE FCC & RoHS |
| Giấy chứng nhận: | ISO9001:2015 / ISO1400:2015 |
Sơ đồ sản phẩm
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMMô tả | nhận xét |
| 1 | Đèn LEDA | Nguồn cung cấp năng lượng + cho bóng đèn hậu | |
| 2 | Đèn LEDA | Nguồn cung cấp năng lượng + cho bóng đèn hậu | |
| 3 | Đèn LEDK | Nguồn cung cấp năng lượng- cho đèn nềnCATHODE | |
| 4 | Đèn LEDK | Nguồn cung cấp năng lượng- cho đèn nềnCATHODE | |
| 5 | GND |
Điện hạ tầng |
|
| 6 | VCOM |
Điện áp thông thường |
|
| 7 | DVDD |
Năng lượng cho mạch kỹ thuật số3.3V |
|
| 8 | Phương thức |
Chọn chế độ DE/SYNC. |
|
| 9 | DE | Dấu hiệu bật dữ liệu trong chế độ I/F RGB 1 | |
| 10 | VS | Đồng bộ dọc tín hiệu trong RGB I / F | |
| 11 | HS | Đồng bộ ngang. tín hiệu trong RGB I / F | |
| 12 | B7 | Dữ liệu màu xanh | |
| 13 | B6 | Dữ liệu màu xanh | |
| 14 | B5 | Dữ liệu màu xanh | |
| 15 | B4 | Dữ liệu màu xanh | |
| 16 | B3 | Dữ liệu màu xanh | |
| 17 | B2 | Dữ liệu màu xanh | |
| 18 | B1 | Dữ liệu màu xanh | |
| 19 | B0 | Dữ liệu màu xanh | |
| 20 | G7 | Dữ liệu xanh | |
| 21 | G6 | Dữ liệu xanh | |
| 22 | G5 | Dữ liệu xanh | |
| 23 | G4 | Dữ liệu xanh | |
| 24 | G3 | Dữ liệu xanh | |
| 25 | G2 | Dữ liệu xanh | |
| 26 | G1 | Dữ liệu xanh | |
| 27 | G0 | Dữ liệu xanh | |
| 28 | R7 | Dữ liệu màu đỏ | |
| 29 | R6 | Dữ liệu màu đỏ | |
| 30 | R5 | Dữ liệu màu đỏ | |
| 31 | R4 | Dữ liệu màu đỏ | |
| 32 | R3 | Dữ liệu màu đỏ | |
| 33 | R2 | Dữ liệu màu đỏ | |
| 34 | R1 | Dữ liệu màu đỏ | |
| 35 | R0 | Dữ liệu màu đỏ | |
| 36 | GND | Điện hạ tầng | |
| 37 | DCLK | Tín hiệu đồng hồ pixel trong RGB I / F | |
| 38 | GND | Điện hạ tầng | |
| 39 | SHLR |
Nguồn đầu ra chuyển hướng ngang chọn: ?? H??: S[1]->S[2]->...->S[1920] (Thông mặc định) ?? L??: S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
Đánh cửa đầu ra chuyển hướng dọc chọn: H: Quét từ trên xuống dưới Xét từ dưới lên |
|
| 41 | VGH |
Cổng ON Voltage |
|
| 42 | VGL |
Đường cổng OFF Voltage |
|
| 43 | AVDD |
Năng lượng cho mạch analog |
|
| 44 | Reset |
Dự trữ toàn cầu |
|
| 45 | NC |
Không kết nối. |
|
| 46 | VCOM |
Điện áp thông thường |
|
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:Enable internal dithering function; |
|
| 48 | GND | Điện hạ tầng | |
| 48 | NC |
Không kết nối. |
|
| 50 | NC |
Không kết nối. |
Hình ảnh sản phẩm
