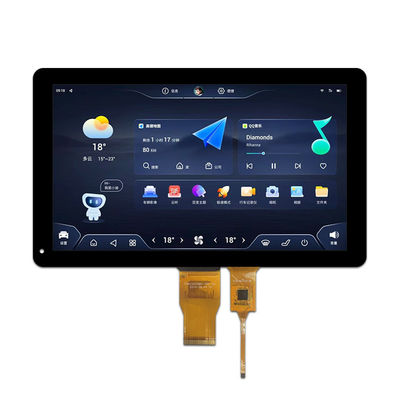

10.1 Inch TFT Screen Panel Capacitive Touch 1024 * 600 Độ phân giải 700nits RGB Interface

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW100076B0-XL

Hướng nhìn:

giao diện cảm ứng:

IC điều khiển LCM:

HX8282A11+HX8696

Nhiệt độ hoạt động:

-20+70oC

Khu vực hoạt động:

222,72*125,28(mm)

Giao diện LCM:

RGB24BIT

Phần tử ổ đĩa:

Ma trận hoạt động TFT

Làm nổi bật:

Bảng màn hình TFT 1024*600

10.1 Inch TFT Screen Panel

Bảng màn hình TFT 700 nits

Mô tả sản phẩm

Màn hình cao độ sáng IPS 10,1 inch RGB TFT 1024x600 với PCAP Mô tả

TXW100076B0-XL là một RGB 10,1 inch giao diện độ sáng cao 1024 x 600 IPS TFT-LCD mô-đun với một màn hình cảm ứng điện dung dự kiến (PCAP).Mô-đun TFT này áp dụng công nghệ IPS và có lợi thế của góc nhìn rộng bên trái: 85/bên phải: 85/lên: 85/dưới: 85 độ (thường) và độ sáng cao 700 nits (giá trị điển hình).

Sản phẩm:	10.1" inch TFT LCD	Nghị quyết:	1024x600 chấm
Màn hình cảm ứng:	Với CTP	Khối kính:	Có thể tùy chỉnh
Kích thước phác thảo:	2521506,5mm	Hướng nhìn:	Tất cả các góc nhìn (85/85/85/85)
Giao diện:	RGB	Số pin:	50 pin
Kết nối:	Chèn cắm	Độ sáng bề mặt:	700 Cd/m2 (nits)
Thời gian hoạt động LED:	30,000 giờ	Tuân thủ:	Phù hợp với CE FCC & RoHS

Màn hình cao độ sáng IPS 10,1 inch RGB TFT 1024x600 với PCAP Hình vẽ

10.1 Inch TFT Screen Panel Capacitive Touch 1024 * 600 Độ phân giải 700nits RGB Interface 0

10.1 Inch TFT Screen Panel Capacitive Touch 1024 * 600 Độ phân giải 700nits RGB Interface 1

AbsolutMaximumRôi

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	T_OPR	- 20	+70	°C
Nhiệt độ lưu trữ LCM	T_STG	- 30	+80	°C
TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH)	T_OPR	- 20	+70	°C
Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH)	T_STG	- 30	+80	°C
Độ ẩm	RH	--	90	%

TFT DCCđặc điểm

Đặc điểm	Biểu tượng	Chưa lâu.	Nhập.	Max.	Đơn vị	Lưu ý
TFT OperationFrame rate	Hz	--	60	--	Hz
Điện áp cung cấp cho ((DC/DC)	VDD	3.0	3.3	3.3	V
Cổng TFT ON Voltage	VGH	16.5	17	17.5	V	Lưu ý 2
TFT Gate OFF Voltage	VGL	- Bảy.5	- 7	- Sáu.5	V	Lưu ý 2
TFT Điện áp thông thường	Vcom	3.0	3.3	4.7	V	Lưu ý 1
AVDD	Avdd	--	9.6	--	V	Lưu ý 3

Lưu ý 1: Giá trị VCOM nên được điều chỉnh theo điều kiện khác nhau để tối ưu hóa giá trị nhấp nháy.
Lưu ý 2: VGH và VGL là điện áp hoạt động của cổng TFT.
Lưu ý 3: Điều chỉnh độ tương phản, làm cho màu lớn hơn và tối hơn, và làm cho màu nhỏ hơn và sáng hơn.

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	Mô tả LCM	nhận xét
1	LEDA	Nguồn cung cấp năng lượng + cho bóng đèn hậu
2	LEDA	Nguồn cung cấp năng lượng + cho bóng đèn hậu
3	LEDK	Nguồn cung cấp năng lượng- cho đèn hậu quang
4	LEDK	Nguồn cung cấp năng lượng- cho đèn hậu quang
5	GND	Điện hạ tầng
6	VCOM	Điện áp thông thường
7	DVDD	Điện cho mạch kỹ thuật số 3.3V
8	Phương thức	Chọn chế độ DE/SYNC.
9	DE	Dấu hiệu bật dữ liệu trong chế độ I/F RGB 1
10	VS	Đồng bộ dọc tín hiệu trong RGB I / F
11	HS	Đồng bộ ngang. tín hiệu trong RGB I / F
12	B7	Dữ liệu màu xanh
13	B6	Dữ liệu màu xanh
14	B5	Dữ liệu màu xanh
15	B4	Dữ liệu màu xanh
16	B3	Dữ liệu màu xanh
17	B2	Dữ liệu màu xanh
18	B1	Dữ liệu màu xanh
19	B0	Dữ liệu màu xanh
20	G7	Dữ liệu xanh
21	G6	Dữ liệu xanh
22	G5	Dữ liệu xanh
23	G4	Dữ liệu xanh
24	G3	Dữ liệu xanh
25	G2	Dữ liệu xanh
26	G1	Dữ liệu xanh
27	G0	Dữ liệu xanh
28	R7	Dữ liệu màu đỏ
29	R6	Dữ liệu màu đỏ
30	R5	Dữ liệu màu đỏ
31	R4	Dữ liệu màu đỏ
32	R3	Dữ liệu màu đỏ
33	R2	Dữ liệu màu đỏ
34	R1	Dữ liệu màu đỏ
35	R0	Dữ liệu màu đỏ
36	GND	Điện hạ tầng
37	DCLK	Tín hiệu đồng hồ pixel trong RGB I / F
38	GND	Điện hạ tầng
39	SHLR	Nguồn đầu ra chuyển hướng ngang chọn: ?? H??: S[1]->S[2]->...->S[1920] (Thông mặc định) ?? L??: S[1920]->S[1919]->...->S[1]
40	UPDN	Đánh cửa đầu ra chuyển hướng dọc chọn: H: Quét từ trên xuống dưới Xét từ dưới lên
41	VGH	Cổng ON Voltage
42	VGL	Đường cổng OFF Voltage
43	AVDD	Năng lượng cho mạch analog
44	Reset	Dự trữ toàn cầu
45	NC	Không kết nối.
46	VCOM	Điện áp thông thường
47	DITHB	Dithering function. Dithering function. DITHER = H:Enable internal dithering function; DITHER = L:Tắt chức năng dithering nội bộ
48	GND	Điện hạ tầng
49	NC	Không kết nối.
50	NC	Không kết nối.

Hình ảnh sản phẩm
