| MOQ: | 1 |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| khả năng cung cấp: | 10000pcs |

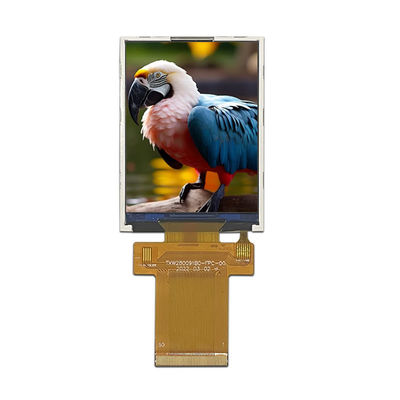

Mô-đun hiển thị LCD TFT 2.8 "Inch 240x320 RGB MCU SPI Giao diện với RTP Product Introduction
| Sản phẩm: | 2Màn hình LCD TFT 8 inch |
| Nghị quyết: | 240*320 |
| Điều khiển IC: |
ST7789V |
| Hướng nhìn: | 12:00 |
| Số pin: | 50 pin |
| Độ sáng bề mặt: | 400 Cd/m2 |
| Thời gian hoạt động LED: | 30,000 giờ |
| Màn hình cảm ứng: | không cóBảng cảm ứng |
| Khối kính: | Có thể tùy chỉnh |
| Giao diện: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Kết nối: | Pháo hàn |
| Tuân thủ: | CE&FCC & RoHS phù hợp |
Mô-đun hiển thị TFT LCD 2.8 inch 240x320 RGB MCU SPI InterfaceSơ đồ sản phẩm
LCMMô tả pin
| Mã số. | Biểu tượng | Chức năng |
| 1 | GND | Địa điểm điện |
| 2 | XR | Điều phối bảng điều khiển cảm ứng ở bên phải |
| 3 | YD | Điều phối bảng điều khiển cảm ứng trong Down |
| 4 | XL | Điều phối bảng điều khiển cảm ứng ở bên trái |
| 5 | YU | Điều phối bảng điều khiển cảm ứng ở trên |
| 6~7 | IOVCC(1.8V) | Điện áp I/O (VDDI đến DGND): 1,65V ~ 3,3V |
| 8~9 | VDD(2.8V) | Nguồn cung cấp điện 2.5V ~ 3.3V |
| 10 | IM2 | Chọn chế độ giao diện MCU |
| 11 | IM1 | Chọn chế độ giao diện MCU |
| 12 | IM0 | Chọn chế độ giao diện MCU |
| 13 | Reset | Khởi động lại đầu vào tín hiệu. |
| 14 | CSX | Một tín hiệu chọn chip |
| 15 | RS/SCL | Dấu chọn dữ liệu / lệnh. |
| 16 | WR/RS | Viết tín hiệu. |
| 17 | RD | Đọc dữ liệu ở cạnh tăng. |
| 18 | VSYNC | Đồng bộ dọc, tín hiệu RGB I/F. |
| 19 | HSYNC |
Đồng bộ ngang, tín hiệu trong RGB I/F. |
| 20 | ENABLE | Dấu hiệu bật dữ liệu trong chế độ RGB I/F 1. |
| 21 | PCLK |
Tín hiệu đồng hồ pixel trong RGB I / F |
| 22 | SDA |
Đinh đầu vào giao diện SPI |
| 23~40 | DB0~DB17 | Giao diện RGB hoặc MCU giao diện song song bus dữ liệu. |
| 41 | SDO | Đinh đầu ra giao diện SPI. |
| 42 | GND | Địa điểm điện |
| 43 | LEDA | Nguồn cung cấp năng lượng + cho bóng đèn phía sau |
| 44~49 | LEDK1~LEDK6 | Nguồn cung cấp năng lượng- cho đèn hậu quang |
| 50 | GND | Địa điểm điện |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 6 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 2.8 | - | 3.2 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 120 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.
Mô-đun hiển thị TFT LCD 2.8 inch 240x320 RGB MCU SPI InterfaceProduct Images
Cơ sở sản xuất
Nhà sản xuất mô-đun hiển thị LCD TFT - hơn 300 sản phẩm tiêu chuẩn TFT trên dòng
Tian Xianwei Technology là nhà sản xuất màn hình LCD TFT hàng đầu thế giới có trụ sở tại Trung Quốc.Tian Xianwei cung cấp một loạt các sản phẩm mô-đun hiển thị TFT kích thước nhỏ đến trung bình với kích thước từ 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" và 32" TFT (kích thước đường chéo của khu vực hoạt động) vvCó hơn 200 mô hình tiêu chuẩn TFT được liệt kê trên trang web này; Hơn nữa, hầu hết mọi mặt hàng đều chấp nhận được lấy từ các mặt hàng tiêu chuẩn để đáp ứng yêu cầu của khách hàng.
Màn hình TFT Tian Xianwei được chứng nhận theo tiêu chuẩn công nghiệp bao gồm các mô-đun TFT-LCD tiêu chuẩn, IPS TFT, TFT LCD độ sáng cao (màn hình hiển thị có thể đọc ánh sáng mặt trời), bảng điều khiển TFT,Loại thanh TFT, Wide Temperature TFT LCD. Những màn hình này bao gồm chế độ cảnh quan hoặc chân dung.Màn hình LCD Tian Xianwei TFT có sẵn trong các độ phân giải khác nhau cũng như màn hình cảm ứng tùy chọn trong công nghệ điện dung kháng và dự kiến (màn hình cảm ứng PCAP)Nhiều mô-đun hiển thị TFT của chúng tôi có nhiều hơn một giao diện có sẵn bao gồm MCU, RGB, TTL, LVDS và MIPI DSI.Tian Xianwei TFT mô-đun là hoàn hảo cho một số ứng dụng bao gồm cả kiểm soát công nghiệp, máy pha cà phê, thiết bị y tế, hệ thống POS, tự động hóa, định vị GPS, hàng trắng, kiểm soát năng lượng, viễn thông, thiết bị y tế v.v.
Từ khóa tìm kiếm: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 inch tft lcd, tft lcd 2.8, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình lcd, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft,,Màn hình LCD 2,8 inch
