| MOQ: | 1 |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| khả năng cung cấp: | 10000pcs |

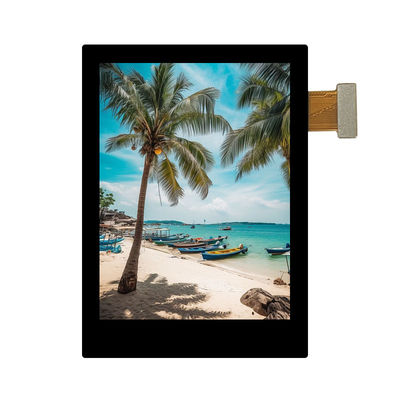

Màn hình cảm ứng PCAP TFT 2.8 " 480 * 640 RGB 24 BIT Interface 44 Pin
| Sản phẩm: | 2Màn hình cảm ứng IPS TFT 8 inch | Nghị quyết: | 480*640 pixel |
|---|---|---|---|
| Hướng nhìn: | IPS Tất cả các góc nhìn | Màn hình cảm ứng: | Với màn hình cảm ứng PCAP |
| Giao diện: | RGB 24 bit | Số pin: | 44 chân |
| Kết nối: | Chèn cắm | Độ sáng bề mặt: | 400 Cd/m2 |
| Thời gian hoạt động: | -20°C đến +70°C | Tuân thủ: | CE&FCC & RoHS phù hợp |
2Màn hình cảm ứng.8 inch IPS TFT PCAP480*640Hình vẽ sản phẩm độ phân giải
LCMMô tả pin
| Mã số. | Biểu tượng | Chức năng |
| 1 | LEDK | Nguồn cung cấp năng lượng- cho đèn hậu quang |
| 2 | LEDA | Nguồn cung cấp năng lượng + cho bóng đèn phía sau |
| 3 | GND | Địa điểm điện |
| 4 | IOVCC | Nguồn cung cấp năng lượng cho I/O. |
| 5 | VCC | Nguồn cung cấp điện cho LCD. |
| 6 | SDI | Đinh đầu vào dữ liệu. |
| 7 | PCLK | Tín hiệu đồng hồ pixel trong RGB I / F. |
| 8 | SCL | Chiếc chân này được sử dụng để là đồng hồ giao diện hàng loạt |
| 9 | DE | Dấu hiệu bật dữ liệu trong chế độ RGB I/F 1. |
| 10 | Reset | Khởi động lại đầu vào tín hiệu. |
| 11 | HSYNC | Đồng bộ ngang, tín hiệu trong RGB I/F. |
| 12 | CS | Một tín hiệu chọn chip |
| 13 | VSYNC | Đồng bộ dọc, tín hiệu RGB I/F. |
| 14-21 | B0-B7 | Xe tải dữ liệu giao diện RGB. |
| 22-29 | G0-G7 | Xe tải dữ liệu giao diện RGB. |
| 30-37 | R0-R7 | Xe tải dữ liệu giao diện RGB. |
| 38 | CTP_VCI | Bảng cảm ứng nguồn điện 2.8 ~ 3.3V |
| 39 | CTP_IOVCC | Đưa điện cho I/O. |
| 40 | CTP_SDA | Dữ liệu I2C trên màn hình cảm ứng |
| 41 | CTP_SCL | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 42 | CTP_INT | Khả năng ngắt trạm cảm ứng |
| 43 | CTP_RST | Lập lại bảng điều khiển cảm ứng |
| 44 | GND | Địa điểm điện |
Triển lãm sản phẩm thực tế
