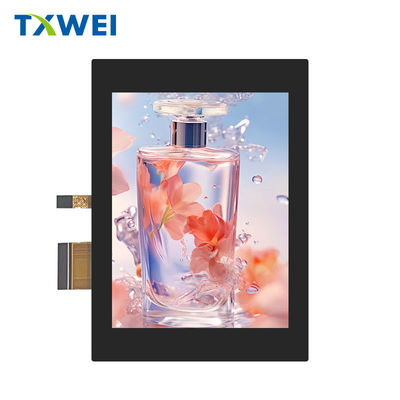

Về thứ này.TXW280085C0-CTP2Mô-đun TFT màn hình cảm ứng dung lượng 8 inch
Màn hình IPS TFT cảm ứng dung lượng 2,8 inch là một thiết bị tích hợp các công nghệ hiển thị và cảm ứng tiên tiến.TXW280085C0-CTP:
Thông tin sản phẩm
-Kích thước màn hình: 2,8 inch
- Độ phân giải: 240x320 pixel
- Công nghệ hiển thị: Công nghệ IPS (In Plane Switching), cung cấp góc nhìn rộng và độ chính xác màu sắc
- Độ sáng: 300nits, phù hợp để xem trong các điều kiện ánh sáng khác nhau
- Công nghệ màn hình cảm ứng: dung lượng, cung cấp độ nhạy cao và điều khiển cảm ứng chính xác
-Giao diện: Màn hình TFT hỗ trợ SPI (Serial Peripheral Interface) và màn hình cảm ứng hỗ trợ giao diện I2C (Inter Integrated Circuit) để dễ dàng kết nối với vi điều khiển hoặc bộ xử lý khác
- Optical bonding: sử dụng chất kết dính quang học để gắn màn hình cảm ứng và màn hình hiển thị, cải thiện độ chính xác cảm ứng và hiệu ứng hiển thị
-Multi touch: thường hỗ trợ chức năng multi touch, cho phép nhiều ngón tay hoạt động đồng thời
- Sức bền: Màn hình cảm ứng dung lượng bền hơn màn hình cảm ứng kháng và ít bị tổn thương vật lý
Các kịch bản ứng dụng
- Industrial Control Panel: Được sử dụng để hiển thị và điều khiển thiết bị công nghiệp
- Thiết bị y tế: Hiển thị thông tin quan trọng về thiết bị y tế
- Sản phẩm điện tử tiêu dùng: như thiết bị gia đình thông minh, máy chơi game cầm tay, v.v.
- Trong màn hình xe: Được sử dụng cho bảng điều khiển hoặc hệ thống thông tin giải trí của xe
- Hệ thống thông tin doanh nghiệp: như máy POS, thiết bị đầu cuối tự phục vụ, v.v.
Ưu điểm sản phẩm
- Độ sáng cao: độ sáng 300nits đảm bảo hiển thị rõ ràng trong các điều kiện ánh sáng khác nhau
- Khác biệt cao: Công nghệ IPS cung cấp độ tương phản và hiệu suất màu sắc tốt hơn
-Multi touch: Màn hình cảm ứng dung lượng hỗ trợ nhiều cảm ứng, cung cấp một trải nghiệm tương tác mượt mà hơn
- Kết nối quang học: tăng hiệu ứng hiển thị và độ chính xác cảm ứng.
Tóm lại, màn hình IPS TFT 2,8 inch kết nối quang học kết hợp độ sáng cao, độ tương phản cao và tính năng đa cảm ứng,làm cho nó phù hợp với các kịch bản ứng dụng khác nhau và cung cấp trải nghiệm tương tác người dùng tuyệt vời.
Đặc điểm
| Điểm | Thông số kỹ thuật | Đơn vị |
| Kích thước màn hình | 2.8 inch | Xét ngang |
| Số pixel | 240RGB ((H) x320 ((V) | Các pixel |
| Khu vực hiển thị | 43.20 ((H) x57.60 ((V) | mm |
| Pixel pitch | 0.180 ((H) x0.180 ((V) | mm |
| Chiều độ phác thảo |
54 x 74,9 x 3.55 |
mm |
| Phân bố trí pixel | Dải dọc RGB | - Ừ. |
| Chế độ hiển thị | Thông thường là màu đen. | - Ừ. |
| Hướng nhìn | Tất cả | - Ừ. |
| Hiển thị màu | 262K | - Ừ. |
| Độ sáng ((cd/m2) | 300 | nit |
| Tỷ lệ tương phản | 1200:1 | - Ừ. |
| Giao diện |
MCU 8/16 BIT |
|
| Đèn hậu | Loại đèn LED | - Ừ. |
| IC ổ đĩa | ST7789V | |
| Nhiệt độ hoạt động | -20~70 | °C |
| Nhiệt độ lưu trữ | -30~80 | °C |
| Màn hình cảm ứng | Màn hình cảm ứng dung lượng | |
| Giao diện màn hình cảm ứng | I2C | |
| Lắp ráp TFT + CTP | Liên kết quang học |
Sơ đồ phác thảo
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 10 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 20 | +70 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 10 | +60 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 20 | +70 | °C |
| Độ ẩm | RH | - | 90 | % |
LCMMô tả pin
| Mã số. | Biểu tượng | Chức năng |
| 1 | VDD | Pnguồn cung cấp 2.5V ~ 3.3V |
| 2 | IOVCC | Nguồn cung cấp năng lượng cho I/O. |
| 3 | Reset | Khởi động lại đầu vào tín hiệu. |
| 4 | CS | Chip chọn đầu vào tín hiệu pi |
| 5 | RS | Dấu chọn dữ liệu / lệnh. |
| 6 | WR | Viết tín hiệu. |
| 7 | RD | Đọc tín hiệu. |
| 8 | GND | Bỏ xuống. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11~26 | DB0-DB15 | MCU giao diện song song dữ liệu bus. |
| 27~28 | NC | NC |
| 29 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 30~33 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 34 | GND | Bỏ xuống. |
| 35 | XL | Điều phối bảng điều khiển cảm ứng ở bên trái |
| 36 | XR | Điều phối bảng điều khiển cảm ứng ở bên phải |
| 37 | YU | Điều phối bảng điều khiển cảm ứng ở trên |
| 38 | YD | Điều phối bảng điều khiển cảm ứng trong Down |
| 39 | NC | NC |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -20°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -10°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -10°C ((30 phút) ~60°C (30 phút),10 chu kỳ |
Hình ảnh sản phẩm
