| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2,8 inch
Đặc điểm
| Sản phẩm: | 2Màn hình LCD TFT 0,8 inch | Nghị quyết: | 480x640 điểm |
|---|---|---|---|
| Điều khiển IC: |
ST7701 |
Màn hình cảm ứng: | Không có màn hình cảm ứng |
| Ống phủ | Có thể tùy chỉnh | Hướng nhìn: | Miễn phí ((80/80/80/80) |
| Khung cảnh Dim.: |
55.81*83.31*3.53mm |
Khu vực hoạt động: | 43.20 x 57.60 mm |
| Giao diện: | MIPI (có thể tùy chỉnh) | Kết nối: | Loại kết nối FPC |
| Số pin: | 40 chân (có thể tùy chỉnh) | Độ sáng bề mặt: | 300 Cd/m2 (nits) |
| Điện áp cung cấp: |
2.8-3.3V |
Loại đèn hậu: | Đèn LED màu trắng |
| Thời gian hoạt động LED: | 30,000 giờ | Tuân thủ: | Phù hợp với CE & FCC & RoHS |
2.8"480*640Hình vẽ LCD TFT
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | GND | POwer Ground |
| 2 | DSI_ D0_N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 3 | DSI_ D0_P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 4 |
GND |
POwer Ground |
| 5 | DSI_ D1_N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 6 | DSI_ D1_P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 7 | GND | Địa điểm điện |
| 8 | DSI_CLKN | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 9 | DSI_CLKP | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 10 | GND | Địa điểm điện |
| 11 | RESE DB15~DB0 |
Khởi động lại đầu vào tín hiệu.️L️. RS=️H️: Dữ liệu hiện tại trên bus dữ liệu là dữ liệu hiển thị. |
| 12 | TE | Tín hiệu hiệu ứng rách được sử dụng để đồng bộ hóa MCU với bộ nhớ khung |
| 13 | NC | NC |
| 14 | IOVCC | Điện áp I/O: 1,65V ~ 3,3V |
| 15 | VCI | Pnguồn cung cấp: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TMã PIN P RST |
| 21 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 22 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
bsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +70 | °C |
| Độ ẩm | RH | - | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 6 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 16.8 | -- | 19.2 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 20 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH / 96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |

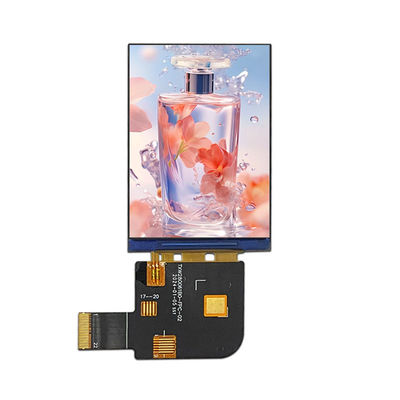

Hình ảnh sản phẩm LCD TFT
Nhà sản xuất mô-đun hiển thị LCD TFT - hơn 300 sản phẩm tiêu chuẩn TFT trên dòng
Tian XianweiCông nghệ là một nhà sản xuất hàng đầu thế giới của màn hình LCD TFT có trụ sở tại Trung Quốc.Tian Xianweicung cấp một loạt các sản phẩm mô-đun hiển thị TFT kích thước nhỏ đến trung bình với kích thước từ 0,96 ",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"và 32"Có hơn 200 mô hình tiêu chuẩn TFT được liệt kê trên trang web này; hơn nữa,hầu hết mọi mặt hàng đều có thể lấy từ các mặt hàng tiêu chuẩn để đáp ứng yêu cầu của khách hàng.
Tian XianweiMàn hình TFT đủ điều kiện theo tiêu chuẩn công nghiệp bao gồm các mô-đun TFT-LCD tiêu chuẩn, IPS TFT, TFT LCD độ sáng cao (màn hình hiển thị có thể đọc ánh sáng mặt trời), bảng điều khiển TFT, loại thanh TFT,LCD TFT nhiệt độ rộngCác màn hình này bao gồm chế độ phong cảnh hoặc chân dung.Tian XianweiMàn hình LCD TFT có sẵn trong các độ phân giải khác nhau cũng như màn hình cảm ứng tùy chọn trong công nghệ điện dung kháng và dự kiến (màn hình cảm ứng PCAP).Nhiều mô-đun hiển thị TFT của chúng tôi có nhiều hơn một giao diện có sẵn bao gồm MCU, RGB, TTL, LVDS và MIPI DSI.Tian XianweiCác mô-đun TFT hoàn hảo cho một số ứng dụng bao gồm điều khiển công nghiệp, máy pha cà phê, thiết bị y tế, hệ thống POS, tự động hóa, định vị GPS, hàng trắng, điều khiển năng lượng, viễn thông,Thiết bị y tế, vv.
