| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2,8 inch
Các thông số kỹ thuật:
| Đề mục | Thông số kỹ thuật | UNIT |
| Kích thước hiển thị | 2.8 | inch |
| Kích thước ngoại hình |
55.81*83.31*3.53 |
mm |
| Đơn vị điều khiển |
ST7701 |
- |
| Interface type (Lý dạng giao diện) |
MIPI |
một chút |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 6 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 16.8 | -- | 19.2 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 20 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | GND | POwer Ground |
| 2 | DSI_ D0_N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 3 | DSI_ D0_P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 4 |
GND |
POwer Ground |
| 5 | DSI_ D1_N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 6 | DSI_ D1_P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 7 | GND | Địa điểm điện |
| 8 | DSI_CLKN | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 9 | DSI_CLKP | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 10 | GND | Địa điểm điện |
| 11 | RESE DB15~DB0 |
Khởi động lại đầu vào tín hiệu.️L️. |
| 12 | TE | Tín hiệu hiệu ứng rách được sử dụng để đồng bộ hóa MCU với bộ nhớ khung |
| 13 | NC | NC |
| 14 | IOVCC | Điện áp I/O: 1,65V ~ 3,3V |
| 15 | VCI | Pnguồn cung cấp: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TMã PIN P RST |
| 21 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 22 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |

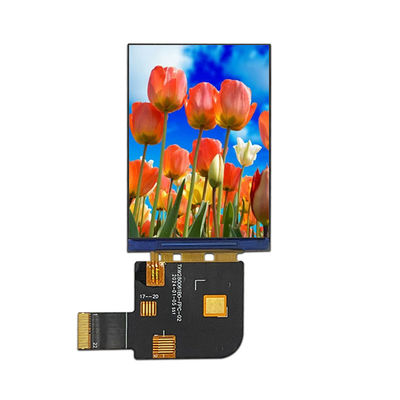

2.8" TFT 480x640, TFT LCD 2,8 inch Hình ảnh sản phẩm
Nhà máy và cơ sở
Từ khóa tìm kiếm: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 inch tft lcd, tft lcd 2.8, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình lcd, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft, 2.8 inch màn hình tft,Màn hình LCD 2,8 inch, 480x640, 2,8 inch.
