| MOQ: | 1 |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T, |
| khả năng cung cấp: | 10000pcs |
1.8 inch TFT LCD QVGA128*160 ST7735SIC với giao diện MCU mô-đun hiển thị LCD TFT
Tianxianwei TXW180025S0 là một màn hình LCD TFT loại TN 1,8 inch với độ phân giải QVGA 128 * 160 pixel.
Chi tiết nhanh về sản phẩm:
1. Kích thước LCD: 1.8 ′′ inch TFT
2. Nghị quyết:128*160QVGA
3. góc nhìn: 12:00
4- Chiều độ phác thảo:34*43.7*2.43mm
5. LCD Driver IC:ST7735S
6. Loại giao diện LCD:MCU 8/16 Bit Interface
7Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
8. Bảng cảm ứng: Không có màn hình cảm ứng (có thể tùy chỉnh)
| Sản phẩm: | 1.8 inch TFT LCD | Màn hình cảm ứng: | Không có màn hình cảm ứng (có thể tùy chỉnh) |
|---|---|---|---|
| Nghị quyết: |
128*160 chấm |
Khối kính: | Không có (có thể tùy chỉnh) |
| Hướng nhìn: | 12:00 | Giao diện: |
MCU 8/16 Bit Interface |
| Số pin: | 31 pin | Kết nối: | Cắm (có thể tùy chỉnh) |
| Độ sáng bề mặt: | 280 Cd/m2 (nits) | Thời gian hoạt động LED: | 30,000 giờ |
| Điều khiển IC: |
ST7735S |
Tuân thủ: | CE&FCC & RoHS phù hợp |

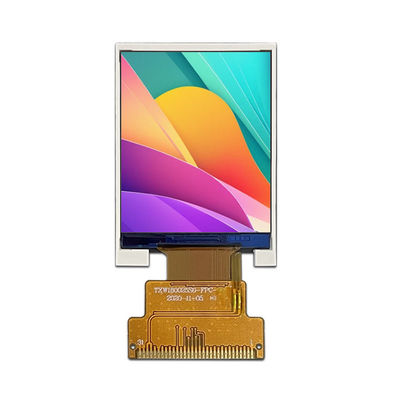

1.8 inch TFT LCD hiển thị hình ảnh sản phẩm thực sự
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 10 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 20 | +70 | °C |
| Độ ẩm | RH | - | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Điện áp cung cấp cho I/O | VDDIO | -- | -- | -- | V |
| Điện áp cung cấp cho ((DC/DC) | VDD | 2.7 | 2.8 | 3.3 | V |
| Điện áp cung cấp cho ((DC/DC) | AVDD | V | |||
| Điện áp cung cấp cho ((DC/DC) | AVEE | V |
LCMMô tả pin
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 2 | LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 3 | GND | Gound |
| 4 | VDD | Pinpower SUPPLY ((2.8-3.3V) |
| 5 | AO | Nhập tín hiệu chọn. |
| 6 | CS | Chip chọn chân đầu vào tín hiệu |
| 7 | Reset | Khởi động lại đầu vào tín hiệu. |
| 8 | SDA | Kích tín hiệu đầu vào/đi ra |
| 9 | SCL | Đinh tín hiệu đồng hồ đồng bộ |
| 10 | GND | Gound |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -20°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -10°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Tình trạng tĩnh, -20°C ((30min) ~60°C (30min),50 chu kỳ |
Cơ sở sản xuất và giấy chứng nhận
Màn hình cảm ứng công suất dự đoán (PCAP)
Công nghệ cảm ứng dự kiến (PCAP) cung cấp một phản ứng nhanh chóng và nhạy cảm và độ tin cậy chuyên nghiệp kết hợp.
công nghệ chiếu màn hình cảm ứng điện dung được thiết kế cho các ứng dụng công nghiệp, y tế và ô tô nghiêm ngặt. Chúng tôi cũng có thể kết hợp màn hình cảm ứng PCAP với màn hình tinh thể lỏng (LCD),đó là một giải pháp tích hợp được nhúng giúp đơn giản hóa chuỗi cung ứng và lắp ráp.
Tại sao chọn chúng tôi
1. Chúng tôi cung cấp LCD hiển thị tùy chỉnh giải pháp
Sản phẩm của bạn có yêu cầu ứng dụng đặc biệt, thông số kỹ thuật điện, thông số kỹ thuật quang học, tính năng cảm ứng hoặc kích thước cơ học đòi hỏi màn hình tùy chỉnh?SAEF có thể đáp ứng các yêu cầu LCD tùy chỉnh của bạn.
2. Toàn bộ giải pháp cho màn hình cảm ứng và hiển thị
Bạn có lo lắng về việc lắp ráp màn hình cảm ứng và màn hình hiển thị?SAEF có thể cung cấp màn hình cảm ứng tùy chỉnh và tiêu chuẩn bao gồm các giải pháp đa cảm ứng kháng và dung lượng bao gồm dịch vụ liên kết không khí và quang học.
3cam kết về độ tin cậy chất lượng
SAEF được chứng nhận bởi ISO9001: 2015 và ISO14000, đáp ứng các quy tắc RoHS, REACH và các quy tắc môi trường khác trên thị trường toàn cầu.Kiểm tra độ tin cậy và lão hóa.
4. Cung cấp dài hạn
Trong hoàn cảnh bình thường, các sản phẩm chúng tôi đề nghị có thể được cung cấp trong hơn 5 năm.chúng tôi sẽ lập kế hoạch thay thế trước để đảm bảo nhu cầu cung cấp dài hạn của bạn.
