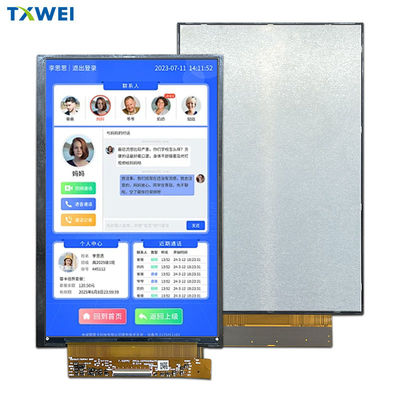

7Màn hình LCD TFT.02 inch HX8279 1200 * 1920 Dots 40 Pins MIPI Interface

các sản phẩm

Bảng điều khiển cảm ứng điện dung

Mô-đun LCD 10 inch

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

7Màn hình LCD TFT.02 inch HX8279 1200 * 1920 Dots 40 Pins MIPI Interface

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW702002B0

Khu vực hoạt động:

94,5(cao) * 151,2(dài)

Dòng đèn nền:

180-300mA

Kích thước phác thảo cơ học (W*H*T):

105,18×163,34×3,65

Kích thước:

Lcm pin n đếm:

40PIN

Nhiệt độ lưu trữ:

-30+80

Nhiệt độ hoạt động:

-20+70

Làm nổi bật:

Bảng hiển thị điều khiển từ xa máy bay không người lái

Bảng hiển thị 7 inch

Mô tả sản phẩm

7.02" TFT1200*1920dấu chấm giới thiệu sản phẩm RTP

TXW702002B0 là màn hình LCD TFT màu đầy đủ tỷ lệ khung hình 7,02 inch 16:10 với độ phân giải lên đến 1200 * 1920 và hiệu ứng hiển thị độ sáng cao độ nét cao IPS.Màn hình TFT này hỗ trợ giao diện MIPIVới sự giúp đỡ của bề mặt hiển thị chống chói, màn hình không phản xạ ánh sáng và duy trì chất lượng hình ảnh tốt hơn.

Tỷ lệ tương phản của mô-đun này là 500: 1 (giá trị điển hình) và độ sáng là 1500-2000 nits (giá trị điển hình).và mô-đun hoạt động trong phạm vi nhiệt độ từ -20 đến +70 °C, với nhiệt độ lưu trữ từ -30 đến + 80 °C.

Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực như màn hình bảng điều khiển từ xa máy bay không người lái, thiết bị chụp ảnh, thiết bị hiển thị quân sự, an ninh công nghiệp, thiết bị y tế, PDA cầm tay, v.v.

Đặc điểm

Tên sản phẩm:	7Màn hình LCD TFT.02 inch
Số mẫu:	TXW702002B0
Kích thước:	7.0 inch
Số pixel:	1200*3RGB ((H) X1920 ((V)
Lumen độ:	1500-2000cd/m2
Nhiệt độ hoạt động:	-20°C đến +70°C
Nhiệt độ lưu trữ:	-30°C đến +80°C
Kích thước đường viền cơ học (WHT):	105.18×163.34×3.65 mm
Giao diện LCM:	Giao diện MIPI
Điện đèn hậu:	180-300mA
LCM Pin n Count:	40 Pin

7.02" TFT1200*1920chấm với RTP Sơ đồ sản phẩm

7Màn hình LCD TFT.02 inch HX8279 1200 * 1920 Dots 40 Pins MIPI Interface 0

7Màn hình LCD TFT.02 inch HX8279 1200 * 1920 Dots 40 Pins MIPI Interface 1

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	Chức năng
1	NC	Không có kết nối.
2	IOVCC 1,8V	Nguồn cung cấp năng lượng cho I/O.
3	IOVCC 1,8V	Nguồn cung cấp năng lượng cho I/O.
4	GND	Địa điểm điện
5	RST	Đặt lại chân đầu vào tín hiệu.
6	NC	Không có kết nối.
7	GND	Địa điểm điện
8	MIPI_0N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
9	MIPI_0P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
10	GND	Địa điểm điện
11	MIPI_1N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
12	MIPI_1P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
13	GND	Địa điểm điện
14	CLKN	Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh
15	CLKP	Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh
16	GND	Địa điểm điện
17	MIPI_2N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
18	MIPI_2P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
19	GND	Địa điểm điện
20	MIPI_3N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
21	MIPI_3P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
22	GND	Địa điểm điện
23	NC	Không có kết nối.
24	NC	Không có kết nối.
25	GND	Địa điểm điện
26	NC/TE	Không có kết nối.
27	PWMO	PWM (Pulse Width Modulation) tín hiệu của lái xe LED.
28	NC/BIST	Không có kết nối.
29	NC	Không có kết nối.
30	GND	Địa điểm điện
31	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
32	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.

33	NC	Không có kết nối.
34	VSN	Điện áp đầu vào bên ngoài ((-4,5V ~ -6V)
35	VSN	Điện áp đầu vào bên ngoài ((-4,5V ~ -6V)
36	NC	Không có kết nối.
37	VSP	Điện áp đầu vào bên ngoài (4,5V ~ 6V)
38	VSP	Điện áp đầu vào bên ngoài (4,5V ~ 6V)
39	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.
40	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.

AbsolutMaximumRôi

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	T_OPR	- 20	+70	°C
Nhiệt độ lưu trữ LCM	T_STG	- 30	+80	°C
Độ ẩm	RH	--	90	%

TFT DCCđặc điểm

Đặc điểm	Biểu tượng	Chưa lâu.	Nhập.	Max.	Đơn vị
Điện áp cung cấp cho I/O	VDDIO	1.7	1.8	2.0	V
Điện áp cung cấp cho VSP	VSP	4.5	5.5	6	V
Điện áp cung cấp cho VSN	VSN	-6	- Năm.5	- Bốn.5	V

Đặc điểm của đơn vị đèn hậu

Hệ thống đèn nền là một loại ánh sáng cạnh với 48 đèn LED màu trắng.

được hiển thị trong các bảng sau.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	21.6	--	25.6	V	--
Dòng điện phía trước	Tôi..._F	180	240	300	mA	--
Độ sáng (với màn hình LCD)	Lv	1000	1300	1500	cd/m²	--
Thời gian hoạt động của đèn LED	N/A	--	20,000	--	HR	Lưu ý 1

Lưu ý:

Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 45mA/LED.

Thông số kỹ thuật quang học

7Màn hình LCD TFT.02 inch HX8279 1200 * 1920 Dots 40 Pins MIPI Interface 2

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+80°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+70°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	60°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ

7.02" TFT 800x480 điểm với RTP Product Image
