| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |

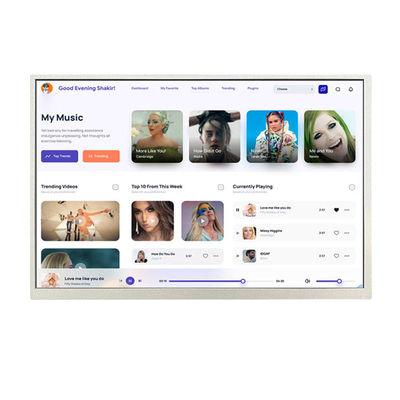

| Sản phẩm: | 10Màn hình TFT công nghiệp.1 inch |
| Nghị quyết: | 1280 RGB X 800 |
| Giao diện: | Giao diện 8 bit-LVDS |
| Hướng nhìn: | IPS, góc nhìn toàn diện (85/85/85/85) |
| Số pin: | 40 pin |
| Độ sáng bề mặt: | 1000 Cd/m2 (nits) |
| Khung cảnh Dim.: |
229.1*148.9*4.4(mm) |
| Khu vực hoạt động: |
216.96 ((H) * 135.6 ((V)(mm) |
| Màn hình cảm ứng: | RTP và CTP tùy chọn |
| Màu hiển thị: | 16.7 M |
|
LCM Driver IC: |
EK79202 |
|
Lcm pin n đếm: |
40pin |
| Thời gian hoạt động: | -20°C đến +70°C |
| Nhiệt độ lưu trữ: | -30°C đến +80°C |
| Giấy chứng nhận: | ISO9001:2015 / ISO1400:2015 |
| Tuân thủ: | CE & FCC & RoHS phù hợp |
Màn hình TFT cấp công nghiệp 10,1 inch LVDS 1280x800 pixel 40 pin Sơ đồ sản phẩm
LCM Ptrong Mô tả:
| Mã số. | Biểu tượng | Mô tả |
| 1 | NC | NC |
| 2 | VDD | Điện áp điện cho mạch kỹ thuật số. |
| 3 | VDD | Điện áp điện cho mạch kỹ thuật số. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Đất |
| 8 | RXIN0- | Nhập dữ liệu khác biệt LVDS âm |
| 9 | RXIN0+ | Nhập dữ liệu khác biệt LVDS tích cực |
| 10 | GND | Đất |
| 11 | RXIN1- | Nhập dữ liệu khác biệt LVDS âm |
| 12 | RXIN1+ | Nhập dữ liệu khác biệt LVDS tích cực |
| 13 | GND | Đất |
| 14 | RXIN2- | Nhập dữ liệu khác biệt LVDS âm |
| 15 | RXIN2+ | Nhập dữ liệu khác biệt LVDS tích cực |
| 16 | GND | Đất |
| 17 | RXCLKIN- | Nhập đồng hồ chênh lệch LVDS âm |
| 18 | RXCLKIN+ | Nhập đồng hồ chênh lệch LVDS tích cực |
| 19 | GND | Đất |
| 20 | RXIN3- | Nhập dữ liệu khác biệt LVDS âm |
| 21 | RXIN3+ | Nhập dữ liệu khác biệt LVDS tích cực |
| 22 | GND | Đất |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Đất |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Năng lượng cho mạch analog |
| 30 | GND | Đất |
| 31 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 32 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Đường cổng OFF Voltage |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Cổng ON Voltage |
| 39 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 40 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
Toàn thểMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 30 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
TFT DCCđặc điểm
Lưu ý 1: Hãy chắc chắn áp dụng VDD và VeL lên màn hình LCD trước tiên, và sau đó áp dụng VeN.
Lưu ý 2: Cài đặt VDD phải phù hợp với điện áp đầu ra tín hiệu (xem lưu ý 3) của bảng hệ thống của khách hàng.
Đặc điểm của đơn vị đèn hậu
Hệ thống đèn nền là một loại ánh sáng cạnh với 48 đèn LED màu trắng.
được hiển thị trong các bảng sau.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 21.6 | -- | 25.6 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 240 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 1000 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 20,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 40mA/LED.
Đặc điểm quang học
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -30°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ |
Màn hình TFT công nghiệp 10,1 inch LVDS 1280x800 pixel 40 pin Sản phẩm Imỹ thuật
Màn hình cảm ứng công suất dự kiến (PCAP)
Công nghệ cảm ứng dự kiến (PCAP) cung cấp phản ứng nhanh chóng và nhạy cảm và độ tin cậy chuyên nghiệp kết hợp.Màn hình cảm ứng điện dung dự kiến từ Saef Công nghệ được thiết kế cho công nghiệp nghiêm ngặtChúng ta cũng có thể kết hợp màn hình cảm ứng PCAP với màn hình tinh thể lỏngđó là một giải pháp tích hợp được nhúng giúp đơn giản hóa chuỗi cung ứng và lắp ráp.
Kính nắp:
1Hình dạng: kích thước tùy chỉnh, hình dạng, xử lý cạnh, lỗ và cắt
2Màu sắc: in lụa, Logo
3- Vật liệu thủy tinh: thủy tinh Gorilla, thủy tinh nóng, PMMA
4- Điều trị: Mirror, AG, AR, AF
Cảm biến:
1- Vật liệu cảm biến: thủy tinh, phim, phim + phim
2FPC: Thiết kế hình dạng tùy chọn
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix v.v.
4Giao diện: I2C, USB, RS232
Từ khóa tìm kiếm: màn hình TFT công nghiệp 10,1 inch, PCAP TFT LCD 10,1 inch, PCAP TFT LCD 10,1 inch, tft 10,1 ", 10,1 inch tft lcd, 10,1" tft lcd, 10,1 inch tft lcd, tft lcd 10.1, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình lcd, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình tft, 10,1 inch màn hình tftmàn hình tft 10.1 ", màn hình LCD tft 10,1 inch, 1280x800 TFT, 10,1 inch 1280x800, 10,1 inch LVDS
