| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
7 inch800*1280LVDS TFT LCD với CTP, PCAP Touch Screen 7 inch IPS Product Introduction
Chi tiết nhanh về sản phẩm:
1. Kích thước LCD: 7 ′′ inch TFT
2. Nghị quyết:800*1280
3. góc nhìn: miễn phí
4- Chiều độ phác thảo:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. Loại giao diện LCM: LVDS
6. Loại giao diện CTP: I2C
7Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
8. Bảng cảm ứng: Capacitive Touch Screen ((CTP))
| Từ khóa: | 7 inch TFT | Màn hình cảm ứng: | CTP ((Màn hình cảm ứng dung lượng) |
|---|---|---|---|
| Nghị quyết: | 1024x600 chấm | Khối kính: | Có thể tùy chỉnh |
| Giao diện LCM: | LVDS | Độ sáng bề mặt: | 350-500 Cd/m2 |
| Thời gian hoạt động LED: | 30,000 giờ | Đinh: | 40 chân |
| Hướng nhìn: | Tất cả góc nhìn ((85/85/85/85) | Giao diện CTP: | I2C |
| Thời gian hoạt động: | -20°C đến +70°C | Tuân thủ: | CE&FCC & RoHS phù hợp |
7 inch800*1280LVDS TFT LCD với CTP, PCAP Touch Screen 7 inch IPS Sơ đồ sản phẩm
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 20 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 14 | -- | 16 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 80 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 450 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 |
Đèn LED+ |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 2 |
Đèn LED+ |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 3 | NC | Không có kết nối. |
| 4 | NC | Không có kết nối. |
| 5 |
Đèn LED- |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 6 |
LED- |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 7 | NC | Không có kết nối. |
| 8 | GND | Địa điểm điện |
| 9 | VGL ((NC) | Không có kết nối. |
| 10 | NC | Không có kết nối. |
| 11 | NC | Không có kết nối. |
| 12 | VGH ((NC) | Không có kết nối. |
| 13 | GND | Địa điểm điện |
| 14 | AVDD ((NC) | Không có kết nối. |
| 15 | GND | Địa điểm điện |
| 16 | SELB(NC) | Không có kết nối. |
| 17 | GND | Địa điểm điện |
| 18 | LVDS_D3P | Dữ liệu chênh lệch LVDS tích cực3đầu vào |
| 19 | LVDS_D3N | Dữ liệu chênh lệch LVDS âm3đầu vào |
| 20 | GND |
Địa điểm điện |
| 21 | LVDS_D2P | Dữ liệu chênh lệch LVDS tích cực2đầu vào |
| 22 | LVDS_D2N | Dữ liệu chênh lệch LVDS âm2đầu vào |
| 23 | GND | Địa điểm điện |
| 24 | LVDS_D1P | Dữ liệu chênh lệch LVDS tích cực1đầu vào |
| 25 | LVDS_D1N | Dữ liệu chênh lệch LVDS âm1đầu vào |
| 26 | GND | Địa điểm điện |
| 27 | LVDS_D0P | Dữ liệu đầu vào chênh lệch LVDS tích cực0 |
| 28 | LVDS_D0N | Dữ liệu đầu vào khác biệt LVDS âm 0 |
| 29 | GND | Địa điểm điện |
| 30 | LVDS_CLKP | Nhập đồng hồ khác biệt LVDS tích cực |
| 31 | LVDS_CLKN | Nhập đồng hồ khác biệt LVDS âm |
| 32 | GND | Địa điểm điện |
| 33 | STBYB | Chế độ chờ, bình thường kéo cao. |
| 34 | LR(NC) | Không có kết nối. |
| 35 | UPDN ((NC) | Không có kết nối. |
| 36 | RESET3.3V | Đặt lại chân đầu vào tín hiệu. |
| 37 | NC | Không có kết nối. |
| 38 | VDD3.3V | Nguồn cung cấp điện cho LCD. |
| 39 | VDD3.3V | Nguồn cung cấp điện cho LCD. |
| 40 | VCOM ((NC) | Không có kết nối. |
CTPMã PINMô tả:
| Mã số. | Biểu tượng | CTPChức năng |
| 1 | CTP_RST | Lập lại bảng điều khiển cảm ứng3.3V |
| 2 | CTP_VCC | Bảng cảm ứng Powercung cấp3.3V |
| 3 | GND | POwer Ground |
| 4 | CTP_INT | Tín hiệu ngắt3.3V |
| 5 | CTP_SDA | Dữ liệu I2C trên màn hình cảm ứng3.3V |
| 6 | CTP_SCL | Đồng hồ I2C trên bảng điều khiển cảm ứng3.3V |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |

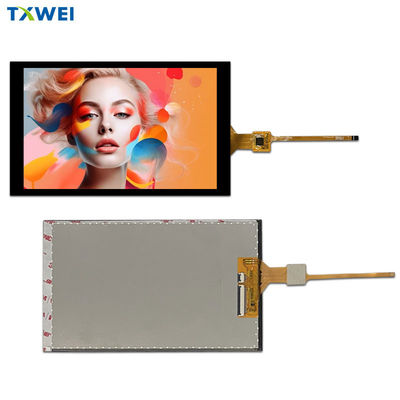

7 inch800*1280LVDS TFT LCD với CTP, PCAP Touch Screen 7 inch IPS Hình ảnh sản phẩm
LVDS là gì
LVDS (Low Voltage Differential Signaling): Đây là một giao diện công nghệ tín hiệu chênh lệch điện áp thấp. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
Trong những năm gần đây, với sự phát triển nhanh chóng của ngành công nghiệp điện tử, thiết bị hiển thị thông minh cũng đã đạt được những thành tựu tuyệt vời, và màn hình hiển thị độ nét cao đã được người tiêu dùng ưa chuộng.Hiện tại, giao diện giao thức hiển thị độ nét cao bao gồm RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, vv
Từ khóa tìm kiếm: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 inch tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inch tft display, tft display 7 inch LVDS, tft display 7", 7 inch tft lcd display,7 inch cảm ứng TFT, màn hình LCD cảm ứng 7 "tft, TFT 7" với CTP, 7" CTP cảm ứng TFT, 7" TFT CTP cảm ứng LCD.
