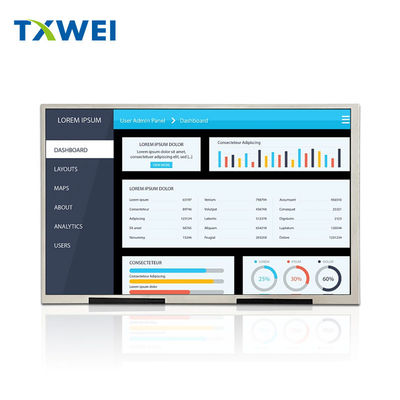

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW100048N2

Khu vực hoạt động:

216,96(cao) * 135,6(dài)

Kích thước:

Điện áp:

8,8-10,8V

Nhiệt độ lưu trữ:

-20+70

Dòng đèn nền:

120mA

Khoảng cách pixel (W*H):

0.0565*0.1695

Số điểm ảnh:

1280*3RGB(H)X800(V)

Làm nổi bật:

Bảng hiển thị LCD TFT 1280x800

10.1 Inch TFT LCD Display Panel

Bảng hiển thị LCD TFT OEM

Mô tả sản phẩm

**10.1 Inch Industrial TFT Display 350 Nits LVDS 1280 * 800 Pixel Product Introduction**

TXW100048N2 là màn hình LCD TFT màu đầy đủ tỷ lệ khung hình 10,1 inch 16:10 với độ phân giải 1280 * 800, màn hình hiển thị độ sáng cao độ phân giải cao IPS,phạm vi nhiệt độ rộng -20+70 nhiệt độ làm việc, màn hình độ sáng cao 350cd/m2

Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực như bảng điều khiển thiết bị, sản phẩm thanh toán di động, sản phẩm kiểm soát quyền truy cập an ninh, thiết bị và đồng hồ, thiết bị y tế, nhà thông minh,Internet of Things, và các thiết bị gia dụng.

Sản phẩm:	10Màn hình TFT công nghiệp.1 inch
Nghị quyết:	1280*800
Độ sáng bề mặt:	350cd/m2 (nits)
Giao diện:	Giao diện LVDS 8 BIT
Số pin:	40 pin
Hướng nhìn:	IPS, góc nhìn toàn diện (85/85/85/85)
Khung cảnh Dim.:	229.46149.12.6(mm)
Khu vực hoạt động:	216.96 ((H) * 135.6 ((V)(mm)
Xử lý bề mặt:	Lớp phủ cứng ((3H)
Haze:	25%
Màn hình cảm ứng:	Với CTP tùy chọn
Màu hiển thị:	16.7 M
Thời gian hoạt động:	-20°C đến +70°C
Nhiệt độ lưu trữ:	-30°C đến +80°C
Đèn đèn LED đèn nền:	39pcs
Thời gian hoạt động của đèn LED:	30,000 giờ
Giấy chứng nhận:	ISO9001:2015 / ISO1400:2015
Tuân thủ:	CE&FCC & RoHS phù hợp

Sơ đồ sản phẩm

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 0

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 1

LCM Ptrong Mô tả:

Mã số.	Biểu tượng	Mô tả
1	NC	NC
2	VDD	Điện áp điện cho mạch kỹ thuật số.
3	VDD	Điện áp điện cho mạch kỹ thuật số.
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	Đất
8	RXIN0-	Nhập dữ liệu khác biệt LVDS âm
9	RXIN0+	Nhập dữ liệu khác biệt LVDS tích cực
10	GND	Đất
11	RXIN1-	Nhập dữ liệu khác biệt LVDS âm
12	RXIN1+	Nhập dữ liệu khác biệt LVDS tích cực
13	GND	Đất
14	RXIN2-	Nhập dữ liệu khác biệt LVDS âm
15	RXIN2+	Nhập dữ liệu khác biệt LVDS tích cực
16	GND	Đất
17	RXCLKIN-	Nhập đồng hồ chênh lệch LVDS âm
18	RXCLKIN+	Nhập đồng hồ chênh lệch LVDS tích cực
19	GND	Đất
20	RXIN3-	Nhập dữ liệu khác biệt LVDS âm
21	RXIN3+	Nhập dữ liệu khác biệt LVDS tích cực
22	GND	Đất
23	NC	NC
24	NC	NC
25	GND	Đất
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	Năng lượng cho mạch analog
30	GND	Đất
31	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
32	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
33	NC	NC
34	NC	NC
35	VGL	Đường cổng OFF Voltage
36	NC	NC
37	NC	NC
38	VGH	Cổng ON Voltage
39	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.
40	LEDA	Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode.

Đặc điểm của đơn vị đèn hậu

Hệ thống đèn nền là một loại ánh sáng cạnh với 42 đèn LED màu trắng.

được hiển thị trong các bảng sau.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	8.4	--	10.5	V	--
Dòng điện phía trước	Tôi..._F	--	280	--	mA	--
Độ sáng (với màn hình LCD)	Lv	--	400	--	cd/m²	--
Thời gian hoạt động của đèn LED	N/A	--	30,000	--	HR	Lưu ý 1

Lưu ý:

Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 25mA/LED.
Đặc điểm quang học

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 2

Điều kiện thử nghiệm:

1.VDD=2.5V, nhiệt độ xung quanh là 25°C.2Các hệ thống thử nghiệm tham khảo ghi chú 2.3Các thông số kỹ thuật quang được đo trên cơ sở Innolux LCM

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+80°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+70°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ

Sản phẩm Imỹ thuật

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 4

Cơ sở sản xuất và giấy chứng nhận

Màn hình cảm ứng công suất dự kiến (PCAP)

Công nghệ cảm ứng PCAP cung cấp phản ứng nhanh chóng và nhạy cảm, cũng như độ tin cậy chuyên nghiệp. màn hình cảm ứng công suất dự kiến của Tianxianwei được thiết kế cho các ngành công nghiệp nghiêm ngặt, y tế,và ứng dụng ô tôChúng ta cũng có thể kết hợp màn hình cảm ứng PCAP với màn hình tinh thể lỏng (LCD), đó là một giải pháp tích hợp tích hợp giúp đơn giản hóa chuỗi cung ứng và lắp ráp.

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 6

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 7

Kính nắp:
1Hình dạng: kích thước tùy chỉnh, hình dạng, xử lý cạnh, lỗ và cắt
2Màu sắc: in lụa, Logo
3- Vật liệu thủy tinh: thủy tinh Gorilla, thủy tinh nóng, PMMA
4- Điều trị: Mirror, AG, AR, AF

Cảm biến:
1- Vật liệu cảm biến: thủy tinh, phim, phim + phim
2FPC: Thiết kế hình dạng tùy chọn
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix v.v.
4Giao diện: I2C, USB, RS232

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 8

10.1 Inch Industrial TFT Display 350 Nits LVDS 8 BIT Giao diện 1280*800 Pixel 9

Tại sao chọn chúng tôi

1. Chúng tôi cung cấp LCD hiển thị tùy chỉnh giải pháp
Sản phẩm của bạn có yêu cầu ứng dụng đặc biệt, thông số kỹ thuật điện, thông số kỹ thuật quang học, tính năng cảm ứng hoặc kích thước cơ học đòi hỏi màn hình tùy chỉnh?Tianxianweicó thể đáp ứng các yêu cầu LCD tùy chỉnh của bạn.

2. Toàn bộ giải pháp cho màn hình cảm ứng và hiển thị
Bạn có lo lắng về việc lắp ráp màn hình cảm ứng và màn hình hiển thị?Tianxianweicó thể cung cấp màn hình cảm ứng tùy chỉnh và tiêu chuẩn bao gồm các giải pháp đa cảm ứng kháng và dung lượng bao gồm dịch vụ liên kết không khí và quang học.
3cam kết về độ tin cậy chất lượng
Tianxianweiđược chứng nhận bởi ISO9001: 2015 và ISO14000, đáp ứng các quy tắc RoHS, CE,FCC và các quy tắc môi trường khác trên thị trường toàn cầu.Kiểm tra độ tin cậy và lão hóa.
4. Cung cấp dài hạn
Trong hoàn cảnh bình thường, các sản phẩm chúng tôi đề nghị có thể được cung cấp trong hơn 5 năm.chúng tôi sẽ lập kế hoạch thay thế trước để đảm bảo nhu cầu cung cấp dài hạn của bạn.

Từ khóa tìm kiếm:màn hình TFT có thể đọc ánh sáng mặt trời 10,1 inch, màn hình TFT công nghiệp 10,1 inch, PCAP TFT LCD 10,1 inch, PCAP TFT LCD 10,1 inch, tft 10,1 ", 10,1 inch tft lcd có thể đọc ánh sáng mặt trời, 10.1 " tft LCD ánh sáng mặt trời đọc được, 10,1 inch tft lcd, tft lcd 10,1, 10,1 inch tft màn hình, 10,1 " tft màn hình, 10,1 inch tft màn hình, tft màn hình 10,1 inch, tft màn hình 10,1 ", 10,1 inch tft màn hình lcd, 10,1 " tft màn hình, 10,1 "Màn hình tft 1 inch, màn hình tft 10,1 inch, màn hình tft 10,1 ", 10,1 inch màn hình tft lcd,1280*800TFT, 10,1 inch1280*800, 10,1 inch LVDS
