| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
Chi tiết nhanh về sản phẩm:
1. Kích thước LCD: 7 ′′ TFT
2. Độ phân giải: 1024x600
3. góc nhìn: miễn phí
4- Kích thước phác thảo: 164.9 * 100 * 5.08mm
5. Loại giao diện LCM: LVDS Bit Interface
6. Loại giao diện CTP: I2C
7. Nhiệt độ: trên -30°C đến +80°C; Tst -30°C đến +80°C

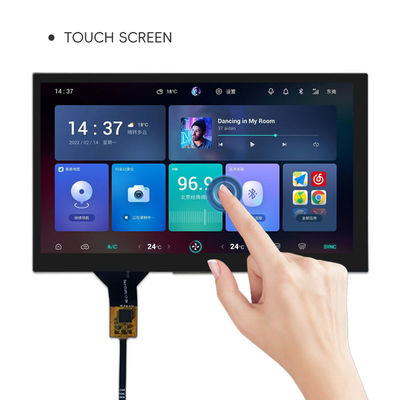

8. Bảng cảm ứng: Capacitive Touch Screen ((CTP))
| Từ khóa: | 7 inch TFT | Màn hình cảm ứng: | CTP ((Màn hình cảm ứng dung lượng) |
|---|---|---|---|
| Nghị quyết: | 1024x600 chấm | Khối kính: | Có thể tùy chỉnh |
| Giao diện LCM: |
LVDS Bit Interface |
Độ sáng bề mặt: | 450-1300 Cd/m2 |
| Thời gian hoạt động LED: | 30,000 giờ | Đinh: | 20 pin |
| Hướng nhìn: | Tất cả góc nhìn ((80/80/80/80) | Giao diện CTP: | I2C |
| Thời gian hoạt động: | -20°C đến +70°C | Tuân thủ: | Phù hợp với CE & FCC & RoHS |
Đảm bảo chất lượng
1. Đối với mỗi mảnh, chúng tôi có 3 lần 100% kiểm tra để đảm bảo chất lượng tốt.
2Người quản lý QA đã ở trong ngành công nghiệp LCD trong hơn 12 năm. Các nhà sản xuất chính và các nhà khai thác QA đã ở trong ngành công nghiệp LCD trong hơn 7-8 năm.Nhóm của chúng tôi đều rất chuyên nghiệp và có kinh nghiệm trong các hồ sơ LCD để đảm bảo chất lượng cho khách hàng.
Mô-đun LCD TFT 7 inch 1024x600 giao diện MIPI IPS với bản vẽ sản phẩm CTP
Mtrên tàu Mô tả
| Mã số. | Biểu tượng | Mtrên tàu Mô tả |
| 1 | LCD-VDD 3.3V | Nguồn cung cấp điện cho LCD. |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | Bỏ xuống. |
| 5 | GND | Bỏ xuống. |
| 6 | GND | Bỏ xuống. |
| 7 | RXIN0- | Dữ liệu đầu vào khác biệt LVDS âm 0 |
| 8 | RXIN0+ | Dữ liệu đầu vào chênh lệch LVDS tích cực0 |
| 9 | RXIN1- | Dữ liệu đầu vào khác biệt LVDS1 âm |
| 10 | RXIN1+ | Dữ liệu đầu vào khác biệt LVDS tích cực1 |
| 11 | RXIN2- | Dữ liệu đầu vào chênh lệch LVDS2 âm |
| 12 | RXIN2+ | Dữ liệu đầu vào chênh lệch LVDS tích cực2 |
| 13 | GND | Bỏ xuống. |
| 14 | GND | Bỏ xuống. |
| 15 | RXCLKIN- | Nhập đồng hồ khác biệt LVDS âm |
| 16 | RXCLKIN+ | Nhập đồng hồ khác biệt LVDS tích cực |
| 17 | RXIN3- | Dữ liệu đầu vào khác biệt LVDS âm |
| 18 | RXIN3+ | Dữ liệu đầu vào khác biệt LVDS tích cực3 |
| 19 | NC | NC |
| 20 | NC | NC |
BLMã PINMô tả
| Mã số. | Biểu tượng | BL Chức năng |
| 1 | VLED 12V | Nguồn cung cấp năng lượng đèn nền |
| 2 | NC | NC |
| 3 | EN 3.3V | Khả năng điều khiển tín hiệu của LED chuyển đổi. |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) tín hiệu của lái xe LED. |
| 5 | NC | NC |
| 6 | GND | Địa điểm điện |
CTPMã PINMô tả
| Mã số. | Biểu tượng | CTPChức năng |
| 1 | CTP_SCL3.3V | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 2 | CTP_SDA3.3V | Dữ liệu I2C trên màn hình cảm ứng |
| 3 | CTP_INT3.3V | Khả năng ngắt trạm cảm ứng |
| 4 | GND | POwer Ground |
| 5 | CTP_VDD 3.3V | Bảng cảm ứng Powercung cấp2.8~3.3V |
| 6 | CTP_RST3.3V | Lập lại bảng điều khiển cảm ứng |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại ánh sáng cạnh với 27 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 25.2 | -- | 28.8 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 60 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 370 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.
Điểm kiểm tra độ tin cậy
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |
Nhà máy và cơ sở
Từ khóa tìm kiếm: tft 7", 7 tft lcd, 7" tft lcd,7 inch tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7 inch tft display, tft display 7 inch, tft display 7", 7 inch tft lcd display,7 inch cảm ứng TFT, màn hình LCD cảm ứng 7 "tft, TFT 7" với CTP, 7" CTP cảm ứng TFT, 7" TFT CTP cảm ứng LCD.
