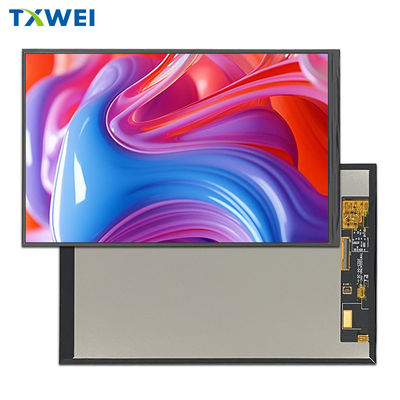

10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Thiết bị y tế Smart Home Display Panel

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW100047N0

IC điều khiển LCM:

HX8279

Khoảng cách pixel (W*H):

0.1128*0.1128

Lumens độ:

350d/m2

Khu vực hoạt động:

135,36(H) * 216,576(V)

Nhiệt độ lưu trữ:

-20+60

Giao diện LCM:

Giao diện BIT MIPI

Số điểm ảnh:

1200*3RGB(H)X1920(V)

Lcm pin n đếm:

Làm nổi bật:

Mô-đun hiển thị LCD 1200X1920

Mô-đun màn hình LCD 10 inch

Bảng hiển thị thiết bị y tế Smart Home

Mô tả sản phẩm

10.1 inch1200*1920Công nghiệp TFT màn hình LCD MIPI giao diện 40 pin Product Introduction

TXW100047N0 là một màn hình TFT-LCD công nghiệp 10,1 inch với độ phân giải 1200 * 3RGB (H) X1920 (V) (1200 dải pixel theo chiều ngang 1920). Mô hình này hỗ trợ giao diện MIPI;Điện áp cung cấp điện (VCC) để điều khiển bảng LCD là 22.4V đến 25.6V. Nó có thể được sử dụng cho các hệ thống nhúng, tự động hóa, GPS, thiết bị y tế, thiết bị công nghiệp và thiết bị an ninh đòi hỏi màn hình TFT hình ảnh màu chất lượng cao.

Sản phẩm này được sử dụng rộng rãi trong máy tính bảng giáo dục, bảng điều khiển thiết bị y tế, robot, đầu cuối thanh toán, máy in, nhà thông minh, nhận dạng khuôn mặt, thanh toán di động, bảng hiển thị điều khiển công nghiệp,Thiết bị và bảng hiển thị thiết bị, điện tử ô tô, thiết bị văn phòng, thiết bị gia dụng và các lĩnh vực khác.

Từ khóa:	10Màn hình LCD TFT 1 inch
Nghị quyết:	1200*1920
Giao diện:	MIPI
Thời gian hoạt động LED:	30,000 giờ
Hướng nhìn:	6 giờ.
Thời gian hoạt động:	-10°C đến +50°C
Màn hình cảm ứng:	TXW100047N0-TC
Khối kính:	ODM
Độ sáng bề mặt:	350 Cd/m2
Đinh:	40
LCM Driver IC:	HX8279
Tuân thủ:	Phù hợp với CE & FCC & RoHS

Sơ đồ sản phẩm

10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Thiết bị y tế Smart Home Display Panel 0

10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Thiết bị y tế Smart Home Display Panel 1

Đặc điểm của đơn vị đèn hậu

Hệ thống đèn nền là một loại ánh sáng cạnh với 32 đèn LED màu trắng.

được hiển thị trong các bảng sau.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	22.4	--	25.6	V	--
Dòng điện phía trước	Tôi..._F	--	80	--	mA	--
Độ sáng (với màn hình LCD)	Lv	--	TBD	--	cd/m²	--
Thời gian hoạt động của đèn LED	N/A	--	30,000	--	HR	Lưu ý 1

Lưu ý:

Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 25mA/LED.

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCMChức năng
1	NC	Không có kết nối.
2	CTP_Reset 3.3V	CTP_Reset Pin đầu vào tín hiệu.
3	CTP_VDD 3.3V	nguồn cung cấp điện cho mạch DC/DC
4	GND	POwer Ground
5	CTP_INT 3.3V	CTP_STOP Đánh dấu
6	CTP_SDA 3.3V	CTP_Data Singnal
7	CTP_SCL 3.3V	CTP_Clock Signal
8	NC	Không có kết nối.

9	Đèn LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
10	Đèn LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
11	NC	Không có kết nối.
12	Đèn LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
13	Đèn LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
14	Đèn LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
15	NC	Không có kết nối.
16	GND	POwer Ground
17	MIPI_D0N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
18	MIPI_D0P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
19	GND	POwer Ground
20	MIPI_D1N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
21	MIPI_D1P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
22	GND	POwer Ground
23	MIPI_CLKN	Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh
24	MIPI_CLKP	Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh
25	GND	POwer Ground
26	MIPI_D2N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
27	MIPI_D2P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
28	GND	POwer Ground
29	MIPI_D3N	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
30	MIPI_D3P	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
31	GND	POwer Ground
32	NC	Không có kết nối.
33	NC	Không có kết nối.
34	Reset1.8V	Đặt lại chân. đặt một trong hai chân thấp khởi động LSI
35	VCC3.3V	Nguồn cung cấp điện mạch tăng cường
36	VCC3.3V	Nguồn cung cấp điện mạch tăng cường
37	VCC3.3V	Nguồn cung cấp điện mạch tăng cường
38	VCC3.3V	Nguồn cung cấp điện mạch tăng cường
39	IOVCC 1,8V	nguồn cung cấp điện cho mạch DC/DC
40	NC	Không có kết nối.

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+70°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-20°C / 96H
3	Tốc độ cao, hoạt động	+60°C / 96H
4	Tốc độ thấp.	-10°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -10°C ((30 phút) ~60°C (30 phút),10 chu kỳ

Hình ảnh sản phẩm
