| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |

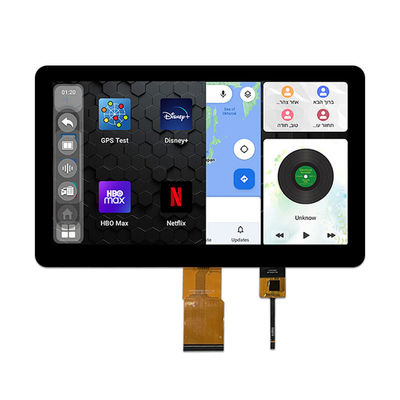

TXW100041B0-CTP là màn hình hiển thị LCD TFT màu đầy đủ có tỷ lệ 10,1 inch 16: 9 với độ phân giải 1024 * 600, hiệu ứng hiển thị độ sáng cao độ phân giải cao IPS,phạm vi nhiệt độ rộng -30+80 nhiệt độ làm việc, và hiển thị độ sáng cao 450cd / m2.
Ngoài ra,TXW100041B0-CTPcung cấp ba tính năng sản phẩm: độ sáng cao (450 cd / m2), độ tương phản cao (800: 1) và chống chói.Cải thiện trải nghiệm trực quan của các sản phẩm của khách hàng trong các điều kiện khác nhau.
Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực như định vị xe hơi, thiết bị xem ánh sáng mặt trời ngoài trời, thiết bị điều khiển công nghiệp, thiết bị y tế, bảng điều khiển giao diện người máy, v.v.
Đặc điểm
| Điểm | Thông số kỹ thuật |
| Kích thước màn hình LCD | 10.1 inch ((Xét ngang) |
|
Lumen độ |
450cd/m2 |
| Nghị quyết |
1024*3RGB ((H) X600 ((V) |
| Chế độ hiển thị | Thông thường màu trắng, truyền |
| Điểm pitch |
0.2175*0.2088mm |
| Khu vực hoạt động |
222.72 ((H) * 125.28 ((V)mm |
| Kích thước mô-đun ((với CTP) | 247.69*154.09*6.8mm |
|
IC trình điều khiển LCM |
HX8282A11 |
|
Giao diện LCM |
LVDS Bit Interface |
|
Lcm pin n đếm |
60 |
| Định hướng xem ((Gray Inversion) |
Tất cả mọi người |
|
Cấu trúc màn hình cảm ứng |
G+G |
|
Trình điều khiển cảm ứng |
GT9271 |
|
Giao diện chạm |
IIC |
| nhiệt độ hoạt động |
-20+70 |
| nhiệt độ lưu trữ |
-30+80 |
LVDS Inch TFT với sản phẩm CTPHình vẽ
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | -- | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| TFT OperationFrame rate | Hz | -- | 60 | -- | Hz | -- |
| Điện áp cung cấp cho ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | -- |
| Cổng TFT ON Voltage | VGH | -- | 18 | -- | V | -- |
| TFT Gate OFF Voltage | VGL | -- | -6 | -- | V | -- |
| TFT Điện áp thông thường | Vcom | -- | 4.4 | -- | V | -- |
| AVDD | Avdd | -- | 9.6 | -- | V | -- |
Ghi chú:
1. VGH là điện áp hoạt động cổng TFT.
2. VGL là điện áp hoạt động cổng TFT.
biến động cùng pha với Vcom.
3. Vcom phải được điều chỉnh để tối ưu hóa chất lượng hiển thị, như Crosstalk và tương phản tỷ lệ vv
4Giá trị chỉ là giá trị tham chiếu. Khách hàng có thể tối ưu hóa giá trị thiết lập bằng
D-IC khác nhau.
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 42 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 16.8 | -- | 19.2 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 140 | - | mA | - |
| Độ sáng ((Với LCD + CTP) | Lv | TBD | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | -- | 30000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~70°C (30 phút),10 chu kỳ |
Sản phẩmHình ảnh
Cơ sở sản xuất và giấy chứng nhận
