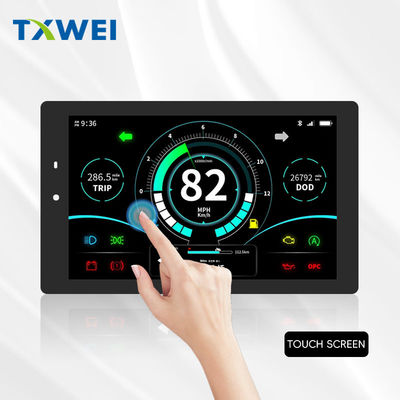

7-inch 600X1024 Độ phân giải 800cd / m2 Bảng công cụ xe điện TFT màn hình LCD MIPI

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700088K0-CTP

Kích thước phác thảo cơ học (W*H*T):

104,36*178,67*5,28

Số điểm ảnh:

600*3RGB(Ngang)X1024(Dọc)

Lcm pin n đếm:

40PIN

Kích thước:

IC điều khiển LCM:

JD9365DA

Lumens độ:

800CD/M²

Giao diện LCM:

Giao diện MIPI

Khoảng cách pixel (W*H):

0,11775(H) *0,11775(V)

Làm nổi bật:

800cd/m2 Bảng công cụ xe điện

Màn hình LCD TFT 7 inch

600X1024 7 Inch LCD Module

Mô tả sản phẩm

7-inch IPS TFT màn hình LCD JD9365DA Driver MIPI Interface Product Introduction

TXW700088K0-CTPMàn hình LCD TFT là chế độ chân dung 7 inch với mô-đun màn hình cảm ứng TFT (CTP), hiển thị độ phân giải QVGA600*1024pixel, mô-đun LCD TFT này được tích hợp vớiJD9365DAIC. nó hỗ trợ giao diện MIPI. điện áp cung cấp cho analog (Vcc) từ18V. Mô-đun này đang có tấm bề mặt chống chói và tất cả các góc nhìn có thể nhìn thấy.

TXW700088K0-CTPsản phẩm hiển thị sử dụng đèn nền độ sáng cao, với bộ phân cực độ sáng cao, độ sáng bề mặt có thể đạt 800 NITS, và bề mặt CTP là chống chói,để sản phẩm này có thể đọc được dưới ánh sáng mặt trờiMô-đun LCD này có thể được sử dụng trong các hệ thống nhúng, thiết bị công nghiệp, an ninh và thiết bị cầm tay đòi hỏi phải hiển thị hình ảnh chất lượng cao và đầy màu sắc.

Đặc điểm:

Sản phẩm:	Màn hình LCD TFT 7 inch
Nghị quyết:	600*1024
Hướng nhìn:	IPS Tất cả các góc nhìn
Số pin:	40 chân
Độ sáng bề mặt:	800 Cd/m2
Thời gian hoạt động LED:	20,000 giờ
Màn hình cảm ứng:	Bảng cảm ứng dung lượng
Khối kính:	Có thể tùy chỉnh
Giao diện:	MIPI
Mechanical OutlineSize:	104.36 x 178.67 x 5.28
Điều khiển IC:	JD9365DA
Tuân thủ:	Phù hợp với CE & FCC & RoHS

Màn hình LCD 7 inch IPS TFTJD9365DADriver Mipi Interface Sản phẩmHình vẽ

AbsolutMaximumRôi

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	T_OPR	- 20	+70	°C
Nhiệt độ lưu trữ LCM	T_STG	- 30	+80	°C
TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH)	T_OPR	- 20	+70	°C
Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH)	T_STG	- 30	+80	°C
Độ ẩm	RH	--	90	%

Đặc điểm của đơn vị đèn hậu

Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 18 đèn LED màu trắng.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	16.8	--	19.2	V	--
Dòng điện phía trước	Tôi..._F	--	120	--	mA	--
Độ sáng ((Với LCD + CTP)	Lv	--	800	--	cd/m²	--
Thời gian hoạt động của đèn LED	N/A	--	20,000	--	HR	Lưu ý 1

Lưu ý:

Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 25mA/LED.

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCM chức năng
1	GND	Địa điểm điện
2	MIPI_D0+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
3	MIPI_D0-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
4	GND	Địa điểm điện
5	MIPI_D1+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
6	MIPI_D1-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
7	GND	Địa điểm điện
8	MIPI_CLK+	Các chân đầu vào/bỏ tín hiệu chênh lệch đồng hồ giao diện tốc độ cao
9	MIPI_CLK-	Các chân đầu vào/bỏ tín hiệu chênh lệch đồng hồ giao diện tốc độ cao
10	GND	Địa điểm điện
11	MIPI_D2+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
12	MIPI_D2-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
13	GND	Địa điểm điện
14	MIPI_D3+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
15	MIPI_D3-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
16~17	GND	Địa điểm điện
18~19	VCC 1,8V	nguồn cung cấp điện cho mạch I/O
20~23	NC	NC
24	Reset	Đặt lại chân. đặt một trong hai chân thấp khởi động LSI
25~26	NC	NC
27	GND	Địa điểm điện
28~29	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
30	GND	Địa điểm điện
31	NC	NC
32~33	GND	Địa điểm điện
34	NC	NC
35~36	LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
37	GND	Địa điểm điện
38~39	VDD 3.3V	nguồn cung cấp điện cho mạch DC/DC
40	NC	NC

CTPMã PINMô tả:

Mã số.	Biểu tượng	CTPChức năng
1	CTP_VCC2.8V	Bảng cảm ứng Powercung cấp2.8~3.3V
2	CTP_INT1.8V	Khả năng ngắt trạm cảm ứng
3	CTP_RST1.8V	Lập lại bảng điều khiển cảm ứng
4	CTP_SCL1.8V	Đồng hồ I2C trên bảng điều khiển cảm ứng
5	CTP_SDA1.8V	Dữ liệu I2C trên màn hình cảm ứng
6	GND	POwer Ground

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+80°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+70°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ

Hình ảnh sản phẩm

Nhà sản xuất mô-đun hiển thị LCD TFT - hơn 400 sản phẩm tiêu chuẩn TFT trên dòng

Tian Xianweilà nhà sản xuất hàng đầu thế giới về màn hình TFT LCD có trụ sở tại Trung Quốc. SAEF cung cấp một loạt các sản phẩm mô-đun màn hình TFT kích thước nhỏ đến trung bình với kích thước từ 0,96 ",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"và 32"Có hơn 200 mô hình tiêu chuẩn TFT được liệt kê trên trang web này; hơn nữa,hầu hết mọi mặt hàng đều có thể lấy từ các mặt hàng tiêu chuẩn để đáp ứng yêu cầu của khách hàng.
