| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
10.1 Inch TFT màn hình LCD nhiệt độ rộng hoạt động 800 * 1280 Màn hình MIPI 40 chân
Bảng giới thiệu sản phẩm
Màn hình LCD TFT TXW100035B2 là màn hình IPS toàn diện 10,1 inch với độ phân giải 800 * 1280 pixel.Màn hình TFT TXW100035B2 hoạt động ở 24V (tăng suất nguồn điện)
Thiết kế TXW100035B2 không chạm, màn hình cảm ứng tùy chỉnh, giao diện IIC và USB tùy chọn.Tình trạng chất lượng của màn hình LCD TFT TXW100035B2 là tốtLà một màn hình cấp công nghiệp, sản phẩm này được sử dụng rộng rãi trong các lĩnh vực như bảng điều khiển thiết bị, sản phẩm thanh toán di động, sản phẩm kiểm soát truy cập bảo mật, dụng cụ và đồng hồ,Thiết bị y tế, nhà thông minh, Internet of Things, và các thiết bị gia dụng.
| Sản phẩm: | 10Màn hình LCD TFT 1 inch |
| Độ sáng bề mặt: | 550 Cd/m2 (nits) |
| Thời gian hoạt động: | -20°C đến +70°C |
| Nhiệt độ lưu trữ: | -30°C đến +80°C |
| Số pin: | 40 pin |
| Nghị quyết: |
800*1280 |
| Giao diện: | MIPI |
| Hướng nhìn: | IPS, góc nhìn toàn diện (85/85/85/85) |
| Khu vực hoạt động: |
135.36 ((H) * 216.576 ((V)(mm) |
| Khung cảnh Dim.: |
143*228.6*2.8(mm) |
| Màn hình cảm ứng: | CTP Tùy chọn |
| Màu hiển thị: | 16.7 M |
|
IC trình điều khiển LCM: |
JD9365DA |
|
Điện áp backlight: |
24V |
| Giấy chứng nhận: | ISO9001:2015 / ISO1400:2015 |
| Tuân thủ: | CE&FCC & RoHS phù hợp |
Đặc điểm
Màn hình TFT 10,1 inch này là một màn hình LCD TFT ma trận màu hoạt động sử dụng TFT silicon vô hình (ThinFilm Transistors) như một thiết bị chuyển đổi hoạt động.
Màn hình LCD PCAP TFT 10,1 inch này được thiết kế với kính nắp có thể được tùy chỉnh theo yêu cầu của khách hàng.
Màn hình TFT 10,1 inch này có Color Gamut Typ. 50% Min.45%.
Thời gian phản hồi của TFT LCD 10,1 inch này là Typ. 30ms, Max. 35ms.
MFT MIPI 10,1 inch này hoạt động ở nhiệt độ rộng từ -30 độ đến +80 độ.
Sơ đồ sản phẩm
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 | NC | NC |
| 2 | VDD/3.3V | nguồn cung cấp điện cho mạch DC/DC |
| 3 | VDD/3.3V | nguồn cung cấp điện cho mạch DC/DC |
| 4 | GND | POwer Ground |
| 5 | Reset | Đặt lại chân. đặt một trong hai chân thấp khởi động LSI |
| 6 | NC | NC |
| 7 | GND | POwer Ground |
| 8 | MIPI_D0N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 9 | MIPI_D0P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 10 | GND | POwer Ground |
| 11 | MIPI_D1N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 12 | MIPI_D1P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 13 | GND | POwer Ground |
| 14 | MIPI_CLKN | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 15 | MIPI_CLKP | MIPI-DSI CLOCK đầu vào tín hiệu khác biệt |
| 16 | GND | POwer Ground |
| 17 | MIPI_D2N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 18 | MIPI_D2P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 19 | GND | POwer Ground |
| 20 | MIPI_D3N | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 21 | MIPI_D3P | MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu |
| 22 | GND | POwer Ground |
| 23~24 | NC | NC |
| 25 | GND | POwer Ground |
| 26~29 | NC | NC |
| 30 | GND | POwer Ground |
| 31~32 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 33~38 | NC | NC |
| 39~40 |
Đèn LEDA |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
Đặc điểm quang học
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Tình trạng tĩnh, -20°C ((30min) ~60°C (30min),50 chu kỳ |

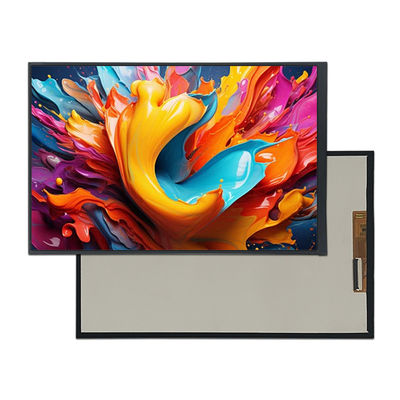

Hình ảnh sản phẩm
Nhà sản xuất mô-đun hiển thị LCD TFT - hơn 300 sản phẩm tiêu chuẩn TFT trên dòng
Tian Xianwei Technology là nhà sản xuất màn hình LCD TFT hàng đầu thế giới có trụ sở tại Trung Quốc.Tian Xianwei cung cấp một loạt các sản phẩm mô-đun hiển thị TFT kích thước nhỏ đến trung bình với kích thước từ 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" và 32" TFT (kích thước đường chéo của khu vực hoạt động) vvCó hơn 200 mô hình tiêu chuẩn TFT được liệt kê trên trang web này; Hơn nữa, hầu hết mọi mặt hàng đều chấp nhận được lấy từ các mặt hàng tiêu chuẩn để đáp ứng yêu cầu của khách hàng.
Màn hình TFT Tian Xianwei được chứng nhận theo tiêu chuẩn công nghiệp bao gồm các mô-đun TFT-LCD tiêu chuẩn, IPS TFT, TFT LCD độ sáng cao (màn hình hiển thị có thể đọc ánh sáng mặt trời), bảng điều khiển TFT,Loại thanh TFT, Wide Temperature TFT LCD. Những màn hình này bao gồm chế độ cảnh quan hoặc chân dung.Màn hình LCD Tian Xianwei TFT có sẵn trong các độ phân giải khác nhau cũng như màn hình cảm ứng tùy chọn trong công nghệ điện dung kháng và dự kiến (màn hình cảm ứng PCAP)Nhiều mô-đun hiển thị TFT của chúng tôi có nhiều hơn một giao diện có sẵn bao gồm MCU, RGB, TTL, LVDS và MIPI DSI.Tian Xianwei TFT mô-đun là hoàn hảo cho một số ứng dụng bao gồm cả kiểm soát công nghiệp, máy pha cà phê, thiết bị y tế, hệ thống POS, tự động hóa, định vị GPS, hàng trắng, kiểm soát năng lượng, viễn thông, thiết bị y tế v.v.
