Màn hình LCD TFT 7 inch 800 * 1280 Độ sáng 350cd / m2 Bảng hiển thị kiểm soát truy cập an ninh

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700081S0-MT

Kích thước phác thảo cơ học (W*H*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

Kích thước:

Lumens độ:

350cd/m²

Khoảng cách pixel (W*H):

0,11775(H) *0,11775(V)

Giao diện LCM:

Giao diện MIPI

Số điểm ảnh:

800*3RGB(H)X1280(V)

IC điều khiển LCM:

ILI9881C

Làm nổi bật:

Màn hình LCD TFT 7 inch 800*1280

Bảng hiển thị LCD TFT 7 inch

Bảng hiển thị kiểm soát truy cập an ninh

Mô tả sản phẩm

Mô tả sản phẩm:

Tiến trình xử lý bề mặt kính màn hình cảm ứng Tianxianwei TXW700081S0-MT có nhiều tùy chọn chức năng, chẳng hạn như chống vi khuẩn, chống nước, chống vân tay, chống chói và chống phản xạ.Chúng tôi có thể tùy chỉnh theo yêu cầu cụ thể của khách hàng. Kích thước của kính nắp có thể được tùy chỉnh theo ứng dụng của khách hàng. Để đạt được phòng chống bụi, chúng tôi sẽ áp dụng 3M VHB trên các bước trên mặt sau của kính,có thể ngăn chặn hoàn toàn bụi xâm nhập vào thiết bị của người dùngTrong thiết kế sản phẩm này, chúng tôi cũng thực hiện điều trị chống tĩnh.một lựa chọn ứng dụng khác là sản phẩm có thể có hiệu ứng chạm hoàn hảo cho dù bằng tay trần hoặc đeo găng tay nhựa.

Tianxianwei TXW700081S0-MT hiện đang được sử dụng bởi khách hàng với độ sáng 350 nits.chúng tôi hỗ trợ độ sáng và độ phân giải tùy chỉnh để đáp ứng nhu cầu của người dùng trong môi trường khác nhauĐược sử dụng rộng rãi trong các lĩnh vực như kiểm soát truy cập an ninh, giáo dục trẻ em, thanh toán di động, kiểm soát công nghiệp, thiết bị, thiết bị y tế, nhà thông minh, Internet of Things,Máy gia dụngvv

Chi tiết nhanh về sản phẩm

1. Kích thước LCD: 7 ′′ inch TFT
2. Độ phân giải: 800 * 1280
3. góc nhìn: miễn phí, tất cả các góc nhìn
4- Kích thước phác thảo: 104.5 ((W) * 171.5 ((H) * 4.43 ((T) mm
5. Loại giao diện LCM: MIPI

6. Loại giao diện CTP: I2C
7Nhiệt độ: trên -20°C đến +70°C; Tst -30°C đến +80°C
8. Bảng cảm ứng: Capacitive Touch Screen ((CTP))

Thông số kỹ thuật

Điểm	Nội dung	UNIT
Loại màn hình LCD	7.0 TFT-LCD, truyền
Chiều độ phác thảo	104.5 ((W) 171.5 ((H) 4.43 ((T)	mm
Khu vực hoạt động	94.2 ((H) * 150.72 ((V)	mm
Hướng nhìn	Tất cả góc nhìn	---
Hiển thị màu	16.7M
Số điểm	800*1280	Các dấu chấm
Điểm Pitch (H × V)	0.11775 ((H) *0.11775 ((V)	mm
Loại Assy	COG + FPC + BL + CTP	---
Đèn hậu	Đèn đèn LED màu trắng	-
Giao diện	MIPI INTERFACE
Lcm pin n đếm	31	Đinh

Sơ đồ sản phẩm

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCMChức năng
1-3	Đèn LEDA AA0DDBDB15~DB0 DB15~DB0	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
4	NC	NC
5-8	Đèn LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
9	GND	POwer Ground
10	GND	POwer Ground
11	MIPI_D2+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
12	MIPI_D2-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
13	GND	POwer Ground
14	MIPI_D1+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
15	MIPI_D1-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
16	GND	POwer Ground
17	MIPI_CLK+	Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp
18	MIPI_CLK-	Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp
19	GND	Địa điểm điện
20	MIPI_D0+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
21	MIPI_D0-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
22	GND	POwer Ground
23	MIPI_D3+	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
24	MIPI_D3-	Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao
25	GND	POwer Ground
26	TE	Phục vụ TE (Hiệu ứng rách) chân trên giao diện MPU
27	Reset	Đặt lại chân. đặt một trong hai chân thấp khởi động LSI
28	ID	ID đọc mã PIN cho mạch ID.
29	VDDIO/1,8V	nguồn cung cấp điện cho mạch I/O
30- 31	VDD/3.3V	nguồn cung cấp điện cho mạch DC/DC

CTPMã PINMô tả:

Mã số.	Biểu tượng	CTPChức năng
1	CTP_VDD3.3V	nguồn cung cấp điện cho mạch DC/DC
2	CTP_SCL3.3V	Đồng hồ I2C trên bảng điều khiển cảm ứng
3	CTP_SDA3.3V	Dữ liệu I2C trên màn hình cảm ứng
4	CTP_INT3.3V	Khả năng ngắt trạm cảm ứng
5	CTP_RST3.3V	Lập lại bảng điều khiển cảm ứng
6	GND	POwer Ground

AbsolutMaximumRôi

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	T_OPR	- 20	+70	°C
Nhiệt độ lưu trữ LCM	T_STG	- 30	+80	°C
TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH)	T_OPR	- 20	+70	°C
Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH)	T_STG	- 30	+80	°C
Độ ẩm	RH	--	90	%

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+80°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+70°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ

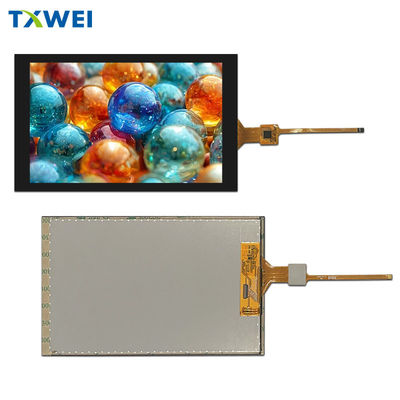

Hình ảnh sản phẩm

Cơ sở sản xuất và giấy chứng nhận
