| MOQ: | negotiate |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | cardboard |
| Thời gian giao hàng: | 16 |
| Phương thức thanh toán: | L/C TT D/P |
| khả năng cung cấp: | 10000pcs |
7.0" TFT 800x1280, TFT LCD 7,0 inch Mô tả
Mô-đun LCD TFT TXW700081S0 là một màn hình ảnh chân dung kích thước chéo 7 inch HD 800x1280 IPS xem tự do toàn màu.Mô-đun này hỗ trợ giao diện MIPIKích thước mô-đun của mô hình TXW700081S0 là 99,65 (chiều rộng) x 160,85 (chiều dài) x 2,4 (trọng lượng) mm, với diện tích hiệu quả là 94,2 x 150,72 mm.
| Sản phẩm: | 7 inch TFT LCD Touch | Nghị quyết: | 800x1280 điểm |
|---|---|---|---|
| Điều khiển IC: | ILI9881C hoặc tương đương | Màn hình cảm ứng: | không chạm, PCAP tùy chọn |
| Khối kính: | Có thể tùy chỉnh | Hướng nhìn: | Miễn phí ((80/80/80/80) |
| Khung cảnh Dim.: |
99.65*160.85*2.4mm |
Khu vực hoạt động: |
94.2 ((H) * 150.72 ((V)nm |
| Giao diện: | MIPI (có thể tùy chỉnh) | Kết nối: | Loại kết nối FPC |
| Số pin: | 31 pin (có thể tùy chỉnh) | Độ sáng bề mặt: |
400-550Cd/m2 ((nits) |
| Điện áp cung cấp: | 15 V (TYP value) | Loại đèn hậu: | Đèn LED màu trắng |
| Thời gian hoạt động LED: | 30,000 giờ | Tuân thủ: | CE&FCC & RoHS phù hợp |
7.0" TFT 800x1280, TFT LCD 7.0 inch
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMChức năng |
| 1 |
Đèn LEDA |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 2 |
Đèn LEDA |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 3 |
Đèn LEDA |
Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 4 | NC | Không có kết nối. |
| 5 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 6 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 7 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 8 |
Đèn LEDK |
Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 9 | GND | POwer Ground |
| 10 | GND | POwer Ground |
| 11 | MIPI_D2+ | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 12 | MIPI_D2- | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 13 | GND | POwer Ground |
| 14 | MIPI_D1+ | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 15 | MIPI_D1- | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 16 | GND | POwer Ground |
| 17 | MIPI_CLK+ | Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh |
| 18 | MIPI_CLK- | Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh |
| 19 | GND | POwer Ground |
| 20 | MIPI_D0+ | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 21 | MIPI_D0- | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 22 | GND | POwer Ground |
| 23 | MIPI_D3+ | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 24 | MIPI_D3- | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 25 | GND | POwer Ground |
| 26 | TE | Phục vụ TE (Hiệu ứng rách) chân trên giao diện MPU |
| 27 | Reset | Đặt lại chân. đặt một trong hai chân thấp khởi động LSI |
| 28 | ID | Không có kết nối. |
| 29 | VDDIO/1,8V | nguồn cung cấp điện cho mạch I/O |
| 30 | VDD/3.3V | nguồn cung cấp điện cho mạch DC/DC |
| 31 | VDD/3.3V | nguồn cung cấp điện cho mạch DC/DC |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 20 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 14 | 16 | V | - | |
| Dòng điện phía trước | Tôi...F | -- | 80 | - | mA | - |
| Độ sáng (với màn hình LCD) | Lv | 360 | -- | cd/m2 | - | |
| Thời gian hoạt động của đèn LED | N/A | ---- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ |

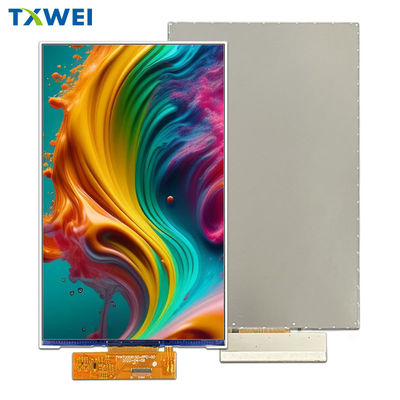

7.0" TFT 800x1280, TFT LCD 7,0 inch Hình ảnh sản phẩm
Thiết bị hoàn toàn tự động của nhà máy
