7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện

các sản phẩm

Bảng điều khiển cảm ứng điện dung

Mô-đun LCD 10 inch

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm pin n đếm:

39Pin

Số điểm ảnh:

800*3RGB(H)X1280(V)

Lumens độ:

1100cd/m2

Khu vực hoạt động:

94,2(H) * 150,72(V)

Khoảng cách pixel (W*H):

0,11775(H) *0,11775(V)

Giao diện LCM:

Giao diện MIPI

Kích thước phác thảo cơ học (W*H*T):

108,1*164,2*4,45mm

Làm nổi bật:

Bảng hiển thị máy bay không người lái 800X1280

MIPI giao diện màn hình hiển thị LCD

Bảng hiển thị máy bay không người lái 7 inch

Mô tả sản phẩm

Màn hình LCD TFT 1100nits

Màn hình LCD FHD TFT

Mipi Interface TFT màn hình LCD

Về mục này TXW700078S0-CTP

Tổng quan

Màn hình LCD TFT độ sáng cao 7 inch của chúng tôi được thiết kế để cung cấp hiệu suất thị giác vượt trội trong điều kiện ánh sáng khó khăn.Với độ sáng ấn tượng là 1100 nits và độ phân giải HD đầy đủ là 800 * 1280 điểm, màn hình này là hoàn hảo cho các ứng dụng đòi hỏi độ rõ ràng và sôi động.Giao diện bộ xử lý công nghiệp di động) giao diện đảm bảo truyền dữ liệu tốc độ cao và chất lượng hình ảnh tối ưu, làm cho nó phù hợp với các ứng dụng công nghiệp, thương mại và tiêu dùng khác nhau.

Các đặc điểm chính

Độ sáng cao: Ở 1100 nits, màn hình này cực kỳ sáng, làm cho nó lý tưởng để sử dụng trong môi trường ngoài trời hoặc không gian trong nhà được chiếu sáng tốt..
Độ phân giải Full HD: Với độ phân giải 800 * 1280 pixel, màn hình này cung cấp hình ảnh sắc nét và hình ảnh chi tiết, nâng cao trải nghiệm tổng thể của người dùng.
Giao diện MIPI: Giao diện MIPI cho phép truyền dữ liệu tốc độ cao với mức tiêu thụ năng lượng thấp. Nó hỗ trợ nhiều thiết bị, đảm bảo khả năng tương thích đa năng.
Các góc nhìn rộng: Màn hình hiển thị cung cấp các góc nhìn rộng (thường 160 ° ngang và dọc), cho phép hiển thị rõ ràng từ các vị trí khác nhau mà không bị biến dạng màu sắc.
Hiệu suất màu sắc: Với dải màu cao và tái tạo màu sắc xuất sắc, màn hình có khả năng hiển thị hình ảnh sống động, thực tế, làm cho nó phù hợp với các ứng dụng đa phương tiện.
Độ bền: Được thiết kế để bền, màn hình LCD TFT được xây dựng để chịu được các điều kiện môi trường khác nhau. Nó chống va chạm và có thể hoạt động hiệu quả trong các thiết lập đầy thách thức.
Việc tích hợp dễ dàng: Các yếu tố hình thức nhỏ gọn và giao diện tiêu chuẩn làm cho việc tích hợp màn hình vào các hệ thống hiện có dễ dàng, đảm bảo quá trình cài đặt liền mạch.

Các kịch bản ứng dụng

Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực như điều khiển từ xa máy bay không người lái, thiết bị đầu cuối thanh toán, an ninh công nghiệp, thiết bị, thiết bị y tế, PDA cầm tay, v.v.

Kết luận

Màn hình LCD TFT độ sáng cao 7 inch kết hợp công nghệ tiên tiến, hiệu suất cao và tính linh hoạt, làm cho nó trở thành một lựa chọn tuyệt vời cho một loạt các ứng dụng.Cho dù được sử dụng trong môi trường ngoài trời hoặc môi trường công nghiệp, màn hình này đảm bảo khả năng hiển thị và độ tin cậy, nâng cao trải nghiệm và sự hài lòng của người dùng.

Đặc điểm

Parameter	Thông số kỹ thuật	Đơn vị	Nhận xét
Kích thước phác thảo	108.1164.24.45	mm	Sương mù
Khu vực hoạt động	94.2 ((H) * 150.72 ((V)	mm	Ghi chú 1.1
Độ sáng	1100	cd/m2	-
Số pixel	800*3RGB ((H) X1280 ((V)	pixel	-
Pixel Pitch	0.11775 ((H) *0.11775 ((V)	MM	-
Cấu trúc màn hình cảm ứng	G+G	-	-
Trình điều khiển cảm ứng	GT911	-	-
Giao diện chạm	IIC
Phạm vi màu sắc	70% ((Min.), 75% (Typ.)		CF @C Light
Chế độ hiển thị	Thông thường là màu đen.	-	-
Hướng nhìn	85/85/85/85 (Typ.) 80/80/80/80 (Min.)	Deg.	CR>=10
Lcm pin n đếm	39	Mã PIN	-
giao diện	Giao diện MIPI	-	-
IC trình điều khiển LCM	ILI9881C

Lưu ý: H: chiều dài ngang, V: chiều dài dọc.

Lưu ý: Các IC tương thích cho sản phẩm này bao gồm ILI9881C, Touch Driver IC GT911 Vui lòng liên hệ với nhà sản xuất IC và xác nhận khi bạn chọn bất kỳ một trong số đó.Thông tin chúng ta cho là về IC chỉ để tham khảo.

Hình vẽ cơ khí

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện 0

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện 1

Đánh giá tối đa tuyệt đối

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	Topr	- 20	+60	°C
Nhiệt độ lưu trữ LCM	Tstg	- 30	+70	°C
TP Nhiệt độ hoạt động và độ ẩm (20% ~ 90%RH)	Topr	- 20	+60	°C
Nhiệt độ và độ ẩm lưu trữ TP SS (20% ~ 90%RH)	Tstg	- 30	+70	°C
Độ ẩm	RH	--	90	%

Đặc điểm của đơn vị đèn hậu

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	VF	28	--	30	V	--
Dòng điện phía trước	Tôi...F	--	80	--	mA	--
Độ sáng ((Với LCD + CTP)	Lv	--	950	--	cd/m2	--
Thời gian hoạt động của đèn LED	N/A	--	20,000	--	HR	--

Lưu ý: (1) Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED.

Mô tả chức năng mô-đun

Không, không.	Biểu tượng	LCM chức năng	Không, không.	Biểu tượng	LCM chức năng
1-2	GND	Địa điểm điện	20	MIPI_D1+	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu
3	CTP_RST 1,8V	Lập lại bảng điều khiển cảm ứng	21	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
4	LCD Reset	Đặt lại chân. đặt một trong hai chân thấp khởi động LSI	22	GND+	Địa điểm điện
5	CTP_INT 1,8V	Khả năng ngắt trạm cảm ứng	23	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
6	TE	Động lực đầu khung cho hiệu ứng xé	24	MIPI_CLK-	MIPI-DSI CLOCK đầu vào tín hiệu khác biệt
7	CTP_SDA 1,8V	Dữ liệu I2C trên màn hình cảm ứng	25	LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
8	LCD-ID	ID đọc mã PIN cho mạch ID.	26	MIPI_CLK+	MIPI-DSI CLOCK đầu vào tín hiệu khác biệt
9	CTP_SCL 1,8V	Đồng hồ I2C trên bảng điều khiển cảm ứng	27-28	GND	Địa điểm điện
10	GND	Địa điểm điện	29	PWM	PWM (Pulse Width Modulation) tín hiệu của lái xe LED.
11	CTP_VCC 3.3V	Bảng cảm ứng nguồn điện 2.8 ~ 3.3V	30	MIPI_D2-	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu
12	MIPI_D0-	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu	31	LCD-VDDIO/1.8V	nguồn cung cấp điện cho mạch I/O
13	GND	Địa điểm điện	32	MIPI_D2+	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu
14	MIPI_D0+	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu	33-34	GND	Địa điểm điện
15	LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.	35	VSP	Điện áp đầu vào bên ngoài (4,8V ~ 6V)
16	GND	Địa điểm điện	36	MIPI_D3-	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu
17	LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.	37	VSN	Điện áp đầu vào bên ngoài ((-4,8V ~-6V)
18	MIPI_D1-	MIPI-DSI Đèn đầu vào tín hiệu chênh lệch dữ liệu	38	MIPI_D3+	MIPI-DSI Data differential signal input pin
19	GND	Địa điểm điện	39-40	GND	Địa điểm điện

Điểm kiểm tra độ tin cậy

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện 2

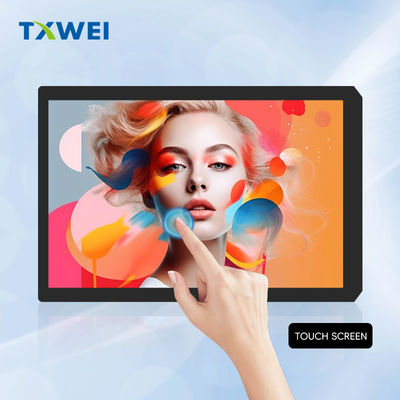

Hình ảnh sản phẩm

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện 3

7 inch Độ sáng cao 1100nits TFT màn hình LCD FHD 800 × 1280 điểm MIPI giao diện 4

Thiết bị nhà máy
