7-inch MIPI TFT LCD 800 * 1280 điểm màn hình cảm ứng điện dung màn hình LCD

MOQ:	negotiate
giá bán:	negotiate
tiêu chuẩn đóng gói:	cardboard
Thời gian giao hàng:	16
Phương thức thanh toán:	L/C TT D/P
khả năng cung cấp:	10000pcs

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin

Guangdong,China

Hàng hiệu

TXWEI

Chứng nhận

CE ROHS FCC

Model Number

TXW700071S0-CTP

Dòng đèn nền:

160mA

IC điều khiển LCM:

ILI9881C

Khu vực hoạt động:

94,2(Cao) * 150,72(V

Lumens độ:

550cd/m2

Số điểm ảnh:

800*3RGB(H)X1280(V)

Lcm pin n đếm:

25 chân

Kích thước phác thảo cơ học (W*H*T):

107,8(R) ×187,67(C) ×4,45(S)mm

Làm nổi bật:

Bảng hiển thị kiểm soát truy cập an ninh

Màn hình LCD cảm ứng TFT dung lượng

550cd/m2 Màn hình LCD TFT

Mô tả sản phẩm

Về sản phẩm này 7-inch MIPI TFT màn hình LCD TXW700071S0-CTP với 25 chân

giới thiệu một 7 "MIPI TFT LCD với một800*1280độ phân giải, màn hình cảm ứng dung lượng, và công nghệ IPS với độ sáng 550 cd / m2, đây là một tổng quan chi tiết về sản phẩm:

Thông số kỹ thuật hiển thị:

Kích thước: 7 inch, cung cấp kích thước màn hình rộng rãi để xem chi tiết và tương tác với người dùng.
Độ phân giải: 800 * 1280 pixel, cung cấp độ rõ ràng Full HD cho hình ảnh và văn bản rõ ràng, làm cho nó phù hợp với nội dung độ nét cao

Công nghệ hiển thị:

TFT (Thin Film Transistor): đảm bảo thời gian phản hồi nhanh và độ tương phản cao, cung cấp màu sắc sống động và thực tế.
IPS (In Plane Switching): Cung cấp góc nhìn rộng để đảm bảo màu sắc và độ sáng nhất quán theo mọi hướng, làm cho nó trở thành lựa chọn lý tưởng cho môi trường cộng tác.

Chức năng màn hình cảm ứng:

Màn hình cảm ứng dung lượng: hỗ trợ các cử chỉ cảm ứng đa, đạt được sự tương tác trực quan và đáp ứng của người dùng.

Độ sáng và độ tương phản:

Độ sáng: 550cd / m 2, đảm bảo rằng màn hình có thể nhìn thấy trong môi trường sáng và ánh sáng mặt trời trực tiếp, làm cho nó phù hợp với các ứng dụng ngoài trời hoặc trong nhà được chiếu sáng tốt.
Độ tương phản cao: Mặc dù không được chỉ định, các bảng IPS thường cung cấp độ tương phản cao, tăng độ sâu và độ rõ của nội dung hiển thị.

Thiết kế và độ bền:

Cấu trúc công nghiệp: có khả năng chịu được các thử nghiệm khắc nghiệt của việc sử dụng liên tục,với thiết kế mạnh mẽ có thể chịu được các yêu cầu của môi trường chuyên nghiệp và thương mại.
Phạm vi nhiệt độ rộng: Nó hoạt động trơn tru trong phạm vi nhiệt độ rộng, đảm bảo độ tin cậy trong các điều kiện khí hậu khác nhau.

Ứng dụng:

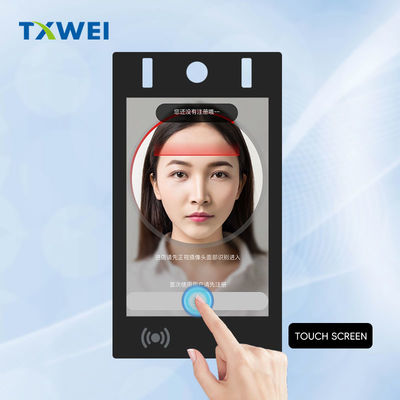

Rất phù hợp với các lĩnh vực như kiểm soát truy cập an ninh, thanh toán di động, an ninh công nghiệp, thiết bị, thiết bị y tế, nhà thông minh, Internet of Things, thiết bị gia dụng, v.v.

Màn hình LCD MIPI TFT 7 inch này là một lựa chọn tuyệt vời cho những người tìm kiếm độ phân giải cao, độ sáng cao, màn hình cảm ứng cho các ứng dụng chuyên nghiệp và thương mại khác nhau.

Nếu bạn cần thêm thông tin hoặc yêu cầu báo giá, vui lòng liên hệ với chúng tôi!

Đặc điểm

Đặc điểm	Kích thước	7 inch
	Nghị quyết	800*3RGB ((H) X1280 ((V)
	Giao diện	Giao diện MIPI
	Độ sâu màu sắc	16.7M
	Hiển thị Spec. Pixel pitch (mm)	0.11775 ((H) *0.11775 ((V)
	Cấu hình pixel	RGB Dải dọc
	Chế độ hiển thị	Thông thường là màu đen.
	TP Driver IC	GT9271
	Điều trị bề mặt LCD	Lớp phủ chống chói: ((3H)
	Hướng nhìn	U/D/L/R:85/85/85/85
	Tỷ lệ tương phản	550 ((TYP.)
	Phạm vi màu	72%
	Độ sáng ((cd/m2)	550 ((TYP.)
	Lcm pin n đếm	25pin
	Số LED	24 đèn LED
	IC trình điều khiển LCM	ILI9881C
Máy móc	Phân hình cơ khíKích thước ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Khu vực hoạt động	94.2 ((H) * 150.72 ((V)
	Với / Không có CTP	Với CTP

Sơ đồ sản phẩm

7-inch MIPI TFT LCD 800 * 1280 điểm màn hình cảm ứng điện dung màn hình LCD 0

7-inch MIPI TFT LCD 800 * 1280 điểm màn hình cảm ứng điện dung màn hình LCD 1

AbsolutMaximumRôi

Đặc điểm	Biểu tượng	Chưa lâu.	Max.	Đơn vị
Nhiệt độ hoạt động LCM	T_OPR	- 20	+60	°C
Nhiệt độ lưu trữ LCM	T_STG	- 30	+70	°C
TP Nhiệt độ hoạt động và độ ẩm ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SScất trữ nhiệt độ và độ ẩm ((20% ~ 90%RH)	T_STG	- 30	+70	°C
Độ ẩm	RH	-	90	%

Đặc điểm của đơn vị đèn hậu

Hệ thống đèn nền là một loại ánh sáng cạnh với 24 đèn LED màu trắng.

được hiển thị trong các bảng sau.

Đặc điểm	Biểu tượng	Chưa lâu.	Loại	Max.	Đơn vị	Chú ý
Điện áp phía trước	V_F	8.4	--	9.9	V	--
Dòng điện phía trước	Tôi..._F	--	160	--	mA	--
Độ sáng ((Với LCD + CTP)	Lv	--	TBD	--	cd/m²	--
Thời gian hoạt động của đèn LED	N/A	--	30,000	--	HR	Lưu ý 1

Lưu ý:

Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại I_LThời gian sử dụng đèn LED có thể được giảm nếu sử dụng I_Llớn hơn 25mA/LED.

Mô tả chức năng mô-đun

Mã số.	Biểu tượng	LCMChức năng
1	VDD 3.3V	nguồn cung cấp điện cho mạch DC/DC
2	VDD 3.3V	nguồn cung cấp điện cho mạch DC/DC
3	Reset 3.3V	Đặt lại chân. đặt một trong hai chân thấp khởi động LSI
4	GND	POwer Ground
5	MIPI_D0N	Độ cực âm của dữ liệu phân số điện áp thấp 0 tín hiệu
6	MIPI_D0P	Độ cực tích cực của dữ liệu phân số điện áp thấp 0 tín hiệu
7	GND	POwer Ground
8	MIPI_D1N	Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 1
9	MIPI_D1P	Độ cực tích cực của dữ liệu chênh lệch điện áp thấp1tín hiệu
10	GND	POwer Ground
11	MIPI_CLKN	Độ cực âm của tín hiệu đồng hồ chênh lệch điện áp thấp
12	MIPI_CLKP	Độ cực tích cực của tín hiệu đồng hồ khác biệt điện áp thấp
13	GND	POwer Ground
14	MIPI_D2N	Biến cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 2
15	MIPI_D2P	Độ cực tích cực của dữ liệu chênh lệch điện áp thấp2tín hiệu
16	GND	POwer Ground
17	MIPI_D3N	Độ cực âm của tín hiệu dữ liệu khác biệt điện áp thấp 3
18	MIPI_D3P	Độ cực tích cực của dữ liệu chênh lệch điện áp thấp3tín hiệu
19	GND	POwer Ground
20	PWM	Pin đầu ra PWM điều khiển đèn nền LCD
21	GND	POwer Ground
22	Đèn LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
23	Đèn LEDK	Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền.
24	Đèn LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.
25	Đèn LEDA	Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau.

CTPMã PINMô tả:

Mã số.	Biểu tượng	TPChức năng
1	CTP_RST3.3V	Lập lại bảng điều khiển cảm ứng
2	CTP_INT3.3V	Khả năng ngắt trạm cảm ứng
3	CTP_SDA3.3V	Dữ liệu I2C trên màn hình cảm ứng
4	CTP_SCL3.3V	Đồng hồ I2C trên bảng điều khiển cảm ứng
5	GND	POwer Ground
6	CTP_VDD3.3V	Cung cấp PWR I/O bảng điều khiển cảm ứng

RĐiểm kiểm tra tính khả thi

Không, không.	Điểm thử	Điều kiện thử nghiệm	Chú ý
1	Lưu trữ nhiệt độ cao	+70°C / 96H	1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
2	Lưu trữ nhiệt độ thấp	-30°C / 96H
3	Tốc độ cao, hoạt động	+60°C / 96H
4	Tốc độ thấp.	-20°C / 96H
5	Lưu trữ nhiệt độ cao / độ ẩm	50°C x 90%RH /96H
6	Sốc nhiệt và lạnh	Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ
