Mô hình số.:TXW700028N0
Đặc điểm
| Điểm | Thông số kỹ thuật |
| Kích thước màn hình LCD | 7.0 inch ((Xét ngang) |
| Dấu điều khiển | ma trận hoạt động TFT a-Si |
| Nghị quyết |
1024*3RGB ((H) X600 ((V) |
| Chế độ hiển thị | Thông thường màu trắng, truyền |
| Điểm pitch |
0.1506*0.1432mm |
| Khu vực hoạt động |
154.21 ((H) * 85.92 ((V) mm |
| Kích thước mô-đun |
164.9*100*3.5mm |
| Điều trị bề mặt | Chống chói |
| Sự sắp xếp màu sắc | Dải RGB |
|
IC trình điều khiển LCM |
HX8282A11 |
|
Dòng đèn nền |
200-280mA |
|
Lumen độ |
800cd/m2 |

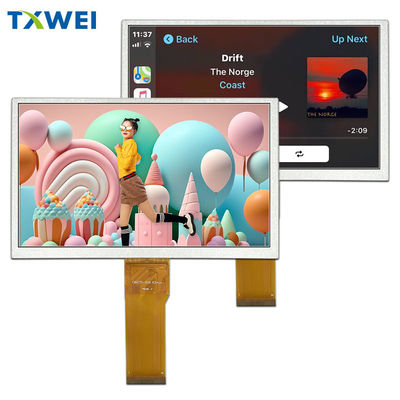

TFT 7" 1024x600 điểm Sơ đồ sản phẩm
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCMMô tả |
| 1 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 2 | LEDA | Nguồn cung cấp điện cho đèn LED đèn nền đầu vào anode. |
| 3 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 4 | LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 5 | GND |
Điện hạ tầng |
| 6 | VCOM | Điện áp thông thường |
| 7 | DVDD |
Điện cho mạch kỹ thuật số 3.3V |
| 8 | Phương thức |
Chọn chế độ DE/SYNC. |
| 9 | DE | Dấu hiệu bật dữ liệu trong chế độ I/F RGB 1 |
| 10 | VS | Đồng bộ dọc tín hiệu trong RGB I / F |
| 11 | HS | Đồng bộ ngang. tín hiệu trong RGB I / F |
| 12~19 | B7~B0 | 8 bit dữ liệu bus hiển thị dữ liệu màu xanh |
| 20~27 | G7~G0 | Dữ liệu hiển thị bus dữ liệu 8 bit màu xanh lá cây |
| 28 ~ 35 | R7~R0 | 8 bit bus dữ liệu hiển thị dữ liệu màu đỏ. |
| 36 | GND | Điện hạ tầng |
| 37 | DCLK | Tín hiệu đồng hồ pixel trong RGB I / F |
| 38 | GND | Điện hạ tầng |
| 39 | L/R |
Chọn trái / phải |
| 40 | U/D |
Lựa chọn lên/dưới |
| 41 | VGH | Cổng ON Voltage |
| 42 | VGL | Đường cổng OFF Voltage |
| 43 | AVDD | Năng lượng cho mạch analog |
| 44 | Reset |
Dự trữ toàn cầu |
| 45 | NC |
Không kết nối. |
| 46 | VCOM | Điện áp thông thường |
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:Enable internal dithering function; |
| 48 | GND | Điện hạ tầng |
| 49 | NC |
Không kết nối. |
| 50 | NC |
Không kết nối. |
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +70 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +80 | °C |
| Độ ẩm | RH | 10 | 90 | % |
TFT DCCđặc điểm
| Đặc điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| TFT OperationFrame rate | Hz | -- | 60 | -- | Hz | |
| Điện áp cung cấp cho ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Cổng TFT ON Voltage | VGH | 17 | 18 | 19 | V | Lưu ý 2 |
| TFT Gate OFF Voltage | VGL | - Sáu.5 | -6 | - Năm.5 | V | Lưu ý 2 |
|
TFT Điện áp thông thường |
Vcom | 3.0 | 3.15 | 3.3 | V | Lưu ý 1 |
| AVDD | Avdd | 8.9 | 9.0 | 9.1 | V | Lưu ý 3 |
Lưu ý 1: Giá trị VCOM nên được điều chỉnh theo điều kiện khác nhau để tối ưu hóa giá trị nhấp nháy.
Lưu ý 2: VGH và VGL là điện áp hoạt động của cổng TFT.
Lưu ý 3: Điều chỉnh độ tương phản, làm cho màu lớn hơn và tối hơn, và làm cho màu nhỏ hơn và sáng hơn.
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 30 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 8.8 | -- | 10 | V | - |
| Dòng điện phía trước | Tôi...F | -- | 200 | -- | mA | - |
| Độ sáng ((Với LCD + CTP) | Lv | -- | 650 | -- | cd/m2 | - |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thời gian đời LED được định nghĩa là độ sáng của mô-đun giảm xuống 50% độ sáng ban đầu tại ILThời gian sử dụng đèn LED có thể được giảm nếu sử dụng ILlớn hơn 25mA/LED
Điểm kiểm tra độ tin cậy
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +80°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +70°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30min) ~70°C (30min),50 chu kỳ |
7" TFT 1024x600 điểm Hình ảnh sản phẩm
