| MOQ: | thương lượng |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 ngày |
| khả năng cung cấp: | 10000pcs |

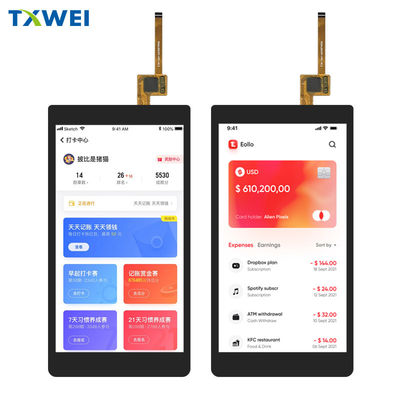

TFT LCD cảm ứng 5,5 inch HD 720x1280 Hình ảnh IPS góc nhìn đầy đủ TFT với giao diện MIPI với CTP LCD Module
5.5 Inch TFT Display Nhà sản xuất, Loại chân dung 5.5 Inch PCAP TFT Display Introduction
Đặc điểm
Thông tin sản phẩm
| Sản phẩm: | 5Màn hình LCD TFT 0,5 inch |
| Nghị quyết: | 720x1280 Dots |
| Giao diện: | MIPI |
| Hướng nhìn: | IPS Tất cả góc nhìn ((85/85/85/85) |
| Màn hình cảm ứng: | PCAP |
| Cấu trúc PCAP: | G+FF |
| Bộ điều khiển CTP: |
GT911 |
| Bộ điều khiển LCD: | ST7703 |
| Khối kính: | Có thể tùy chỉnh |
| Kết nối: | ZIF FPC |
| Số pin: | 25 pin |
| Độ sáng bề mặt: | 350 Cd/m2 (nits) |
| Thời gian hoạt động LED: | 30,000 giờ |
| Tuân thủ: | Phù hợp với CE & FCC & RoHS |
5.5 Inch TFT Display Nhà sản xuất, kiểu chân dung 5.5 Inch PCAP TFT Display Drawing
AbsolutMaximumRôi
| Đặc điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Nhiệt độ hoạt động LCM | TOPR | - 20 | +60 | °C |
| Nhiệt độ lưu trữ LCM | TSTG | - 30 | +70 | °C |
| TP Nhiệt độ hoạt động và độ ẩm ((20% ~ 90%RH) | TOPR | - 20 | +60 | °C |
| TP SScất trữ nhiệt độ và độ ẩm ((20% ~ 90%RH) | TSTG | - 30 | +70 | °C |
| Độ ẩm | RH | - | 90 | % |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 14 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 19.6 | -- | 22.4 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 40 | -- | mA | -- |
| Độ sáng ((Với LCD + CTP) | Lv | -- | TBD | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 30,000 | -- | HR | Lưu ý 1 |
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | LCM Chức năng |
| 1-2 | Đèn LEDA | Nguồn cung cấp điện cho đầu cuối đầu vào anode chiếu sáng phía sau. |
| 3-4 | Đèn LEDK | Nguồn cung cấp điện cho đầu cuối đầu vào cathode đèn nền. |
| 5 | GND | Địa điểm điện |
| 6 | IOVCC1.8V | I/O và nguồn điện giao diện (IOVCC):1.65V đến 2,0V |
| 7 | VCI2.8V | Nguồn điện tương tự (VCI):2.5V đến 3.3V |
| 8 | Reset | Khởi động lại đầu vào tín hiệu. |
| 9 | TE | Tầm xung đầu để tạo hiệu ứng rách. |
| 10 | LCD-ID | ID đọc mã PIN cho mạch ID. |
| 11 | GND | Địa điểm điện |
| 12 | CLKP | Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh |
| 13 | CLKN | Nhập tín hiệu chênh lệch đồng hồ giao diện tốc độ cao/outputĐinh |
| 14 | GND | Địa điểm điện |
| 15 | D0P | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 16 | D0N | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 17 | GND | Địa điểm điện |
| 18 | D1P | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 19 | D1N | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 20 | GND | Địa điểm điện |
| 21 | D2P | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 22 | D2N | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 23 | GND | Địa điểm điện |
| 24 | D3P | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| 25 | D3N | Các chân đầu vào/bỏ ra tín hiệu khác biệt giao diện dữ liệu tốc độ cao |
| Mã số. | Biểu tượng | TPChức năng |
| 1 | CTP_VCC 3.3V | Bảng cảm ứng Powercung cấp2.8~3.3V |
| 2 | CTP_RST1.8V | Lập lại bảng điều khiển cảm ứng |
| 3 | CTP_SCL1.8V | Đồng hồ I2C trên bảng điều khiển cảm ứng |
| 4 | CTP_SDA1.8V | Dữ liệu I2C trên màn hình cảm ứng |
| 5 | CTP_INT1.8V | Khả năng ngắt trạm cảm ứng |
| 6 | GND | POwer Ground |
RĐiểm kiểm tra tính khả thi
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +70°C / 96H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 96H | |
| 3 | Tốc độ cao, hoạt động | +60°C / 96H | |
| 4 | Tốc độ thấp. | -20°C / 96H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 50°C x 90%RH /96H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -20°C ((30 phút) ~60°C (30 phút),10 chu kỳ |
5.5 Inch TFT Display Nhà sản xuất, kiểu chân dung 5.5 Inch PCAP TFT Display Image
