| MOQ: | thương lượng |
| giá bán: | negotiate |
| tiêu chuẩn đóng gói: | các tông |
| Thời gian giao hàng: | 16 ngày |
| khả năng cung cấp: | 10000pcs |

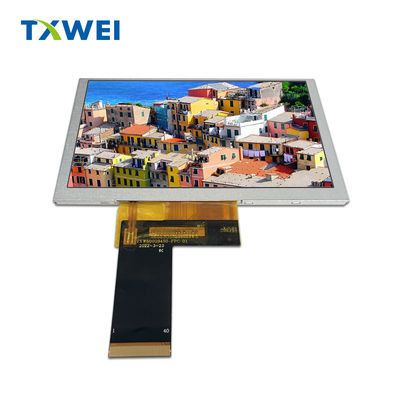

Đặc điểm
Kích thước: 5 inch
Nghị quyết:800*480pixel
Chế độ hiển thị: IPS
Điều khiển IC:ST7262
Độ sáng: 1500cd/m2
Các loại giao diện: RGB
Nhiệt độ làm việc: -30 °C đến 85 °C
Nhiệt độ lưu trữ:-30 °C đến 85 °C
Loại đèn nền: đèn nền LED, độ sáng và số lượng khác nhau tùy theo mô hình
Khung bảnHình vẽ
Mô tả chức năng mô-đun
| Mã số. | Biểu tượng | Mô tả |
| 1 | LEDK | Nguồn cung cấp năng lượng- cho cathode backlight |
| 2 | LEDA | Nguồn cung cấp năng lượng + cho bóng đèn phía sau |
| 3 | GND | GND |
| 4 | VDD | Nguồn cung cấp điện |
| 5~12 | R0~R7 | 8 bit bus dữ liệu hiển thị dữ liệu màu đỏ. |
| 13~20 | G0~G7 | Dữ liệu hiển thị bus dữ liệu 8 bit màu xanh lá cây |
| 21~28 | B0~B7 | 8 bit dữ liệu bus hiển thị dữ liệu màu xanh |
| 29 | GND | GND |
| 30 | DCLK | Tín hiệu đồng hồ pixel trong RGB I / F |
| 31 | DISP | DISP=0:Chế độ chờ (Thông mặc định),DISP=1:Chế độ hiển thị bình thường |
| 32 | HSYNC | Đồng bộ ngang. tín hiệu trong RGB I / F |
| 33 | VSYNC | Đồng bộ dọc tín hiệu trong RGB I / F |
| 34 | DE | Dấu hiệu bật dữ liệu trong chế độ I/F RGB 1 |
| 35 | NC | NC |
| 36 | GND | GND |
| 37 | XR(NC) | NC |
| 38 | YD ((NC) | NC |
| 39 | XL ((NC) | NC |
| 40 | YU(NC) | NC |
Đặc điểm của đơn vị đèn hậu
Hệ thống chiếu sáng phía sau là một loại chiếu sáng cạnh với 18 đèn LED màu trắng.
| Đặc điểm | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Chú ý |
| Điện áp phía trước | VF | 16.5 | -- | 17.4 | V | -- |
| Dòng điện phía trước | Tôi...F | -- | 120 | -- | mA | -- |
| Độ sáng (với màn hình LCD) | Lv | -- | 1500 | -- | cd/m2 | -- |
| Thời gian hoạt động của đèn LED | N/A | -- | 20,000 | -- | HR | Lưu ý 1 |
Lưu ý:
Thông số kỹ thuật quang học
Điểm kiểm tra độ tin cậy
| Không, không. | Điểm thử | Điều kiện thử nghiệm | Chú ý |
| 1 | Lưu trữ nhiệt độ cao | +85°C / 240H |
1- Xét nghiệm chức năng ổn. Mất phân đoạn, ngắn, phân đoạn không rõ ràng không hiển thị, hiển thị bất thường và rò rỉ tinh thể lỏng không được phép. 2Không thấp. bong bóng nhiệt độ, kết thúc niêm phong và rơi, khung cầu vồng.
|
| 2 | Lưu trữ nhiệt độ thấp | -30°C / 240H | |
| 3 | Tốc độ cao, hoạt động | +85°C / 240H | |
| 4 | Tốc độ thấp. | -30°C / 240H | |
| 5 | Lưu trữ nhiệt độ cao / độ ẩm | 60+5°C x 90%RH / 240H | |
| 6 | Sốc nhiệt và lạnh | Trạng thái tĩnh, -30°C ((30min) ~85°C (30min),50 chu kỳ |
